3 10.0
[4]
[3]
[1]
[2]
[3]
[4]

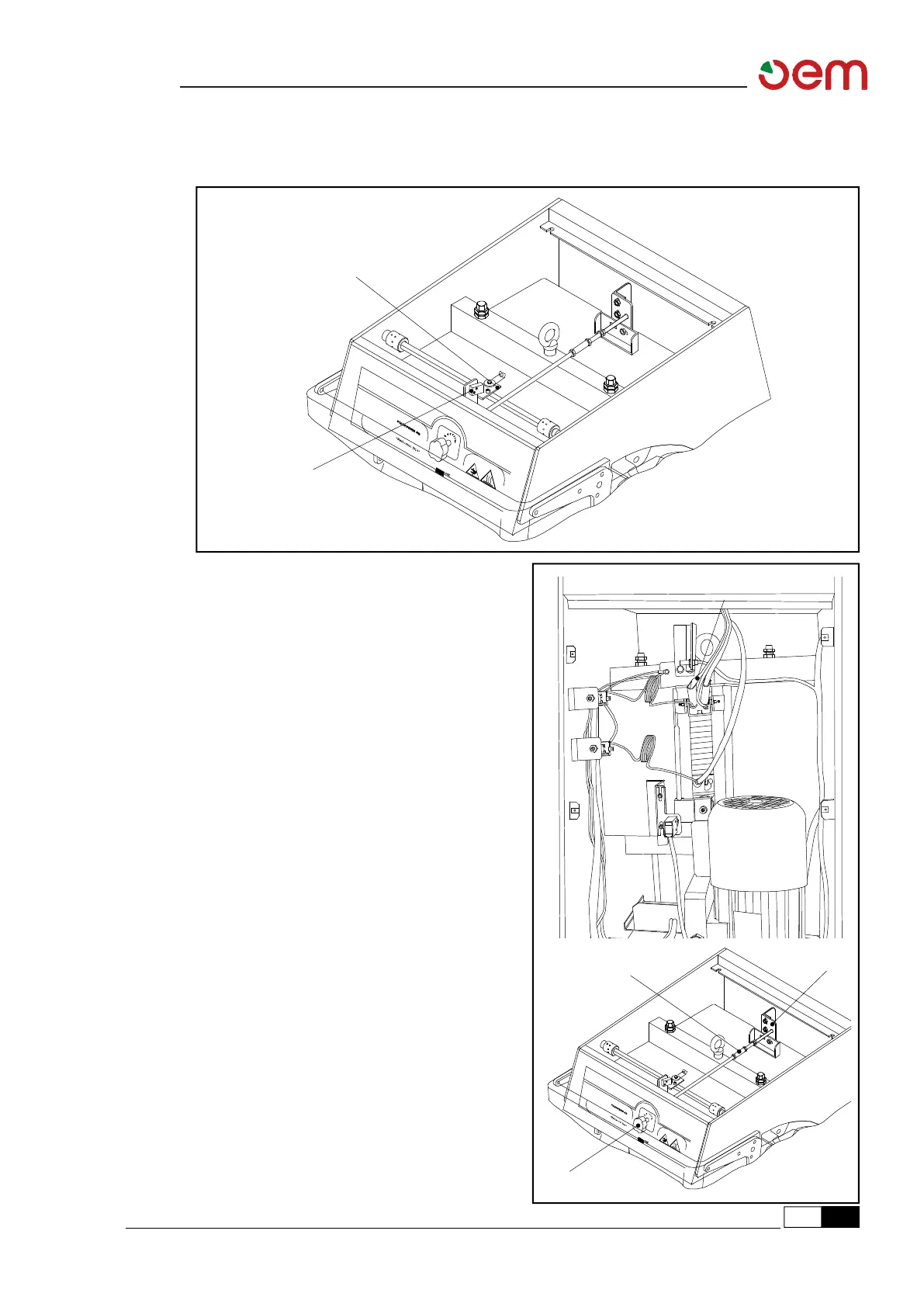

L’ouverture de la capote actionne, par la rotation de la plaque [3], le microinterrupteur [4] qui
arrête le plateau. En fermant à nouveau la capote en appuyant sur le bouton, on cause l’inversion
du sens de rotation du moteur électrique.
Protections
Pour la sécurité de l’opérateur on a prévu
aussi :
deux protections latérales fixes en
plastique ;
protection extensible en plastique montée
autour du cylindre d’actionnement du
plateau inférieur;
protections fixes montées autour des
parties mobiles de la machine.
Distance entre les plateaux et mouvement
du plateau inférieur
La distance entre les plateau est réglée en
soulevant/baissant le senseur [1] grâce à un
dispositif à crémaillère [2] actionné par
l’intermédiaire d’une tige [3], par le commande
à rotation. [4].
