70
Chapter 6 Submenu Operations
High definition LCD monitor OEV261H

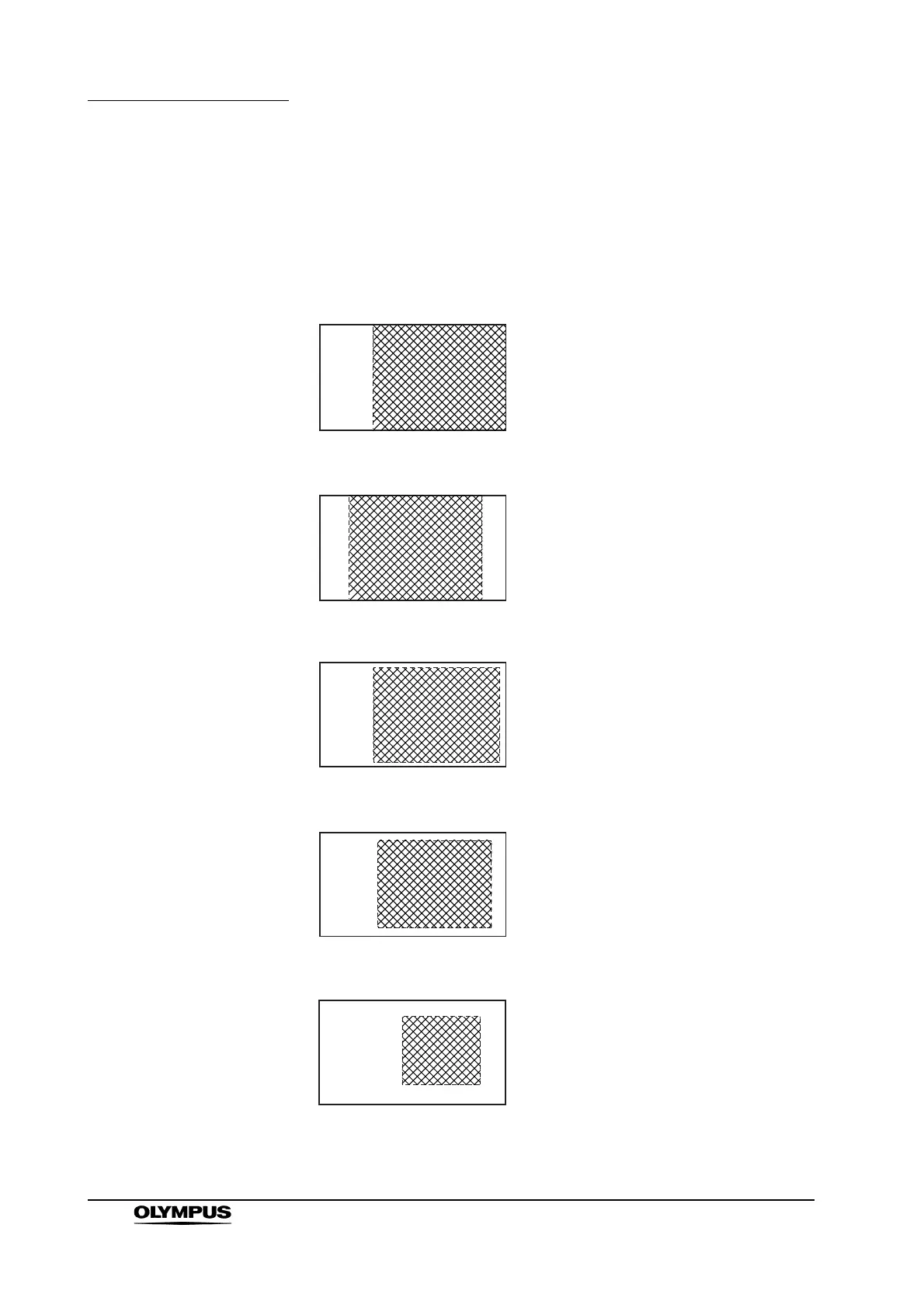

SQUARE PATTERN
The first signal is displayed at (pixel 1, line 1) in the active area used by input
signals. Thus (1, 1) and (1920, 1080) respectively indicate the top left corner and
lower right corner of the monitor screen.
MODE1
• Top left (544, 1)
• Bottom left (544, 1080)
• Top right (1920, 1)
• Bottom right (1920, 1080)
MODE2
• Top left (320, 1)
• Bottom left (320, 1080)
• Top right (1682, 1)
• Bottom right (1682, 1080)
MODE3
• Top left (521, 38)
• Bottom left (521, 1042)
• Top right (1819, 38)
• Bottom right (1819, 1042)
MODE4
• Top left (600, 98)
• Bottom left (600, 982)
• Top right (1780, 98)
• Bottom right (1780, 982)
MODE5
• Top left (865, 177)
• Bottom left (865, 902)
• Top right (1643, 177)
• Bottom right (1643, 902)
