OMA 504A - Packing, Transport and Storage

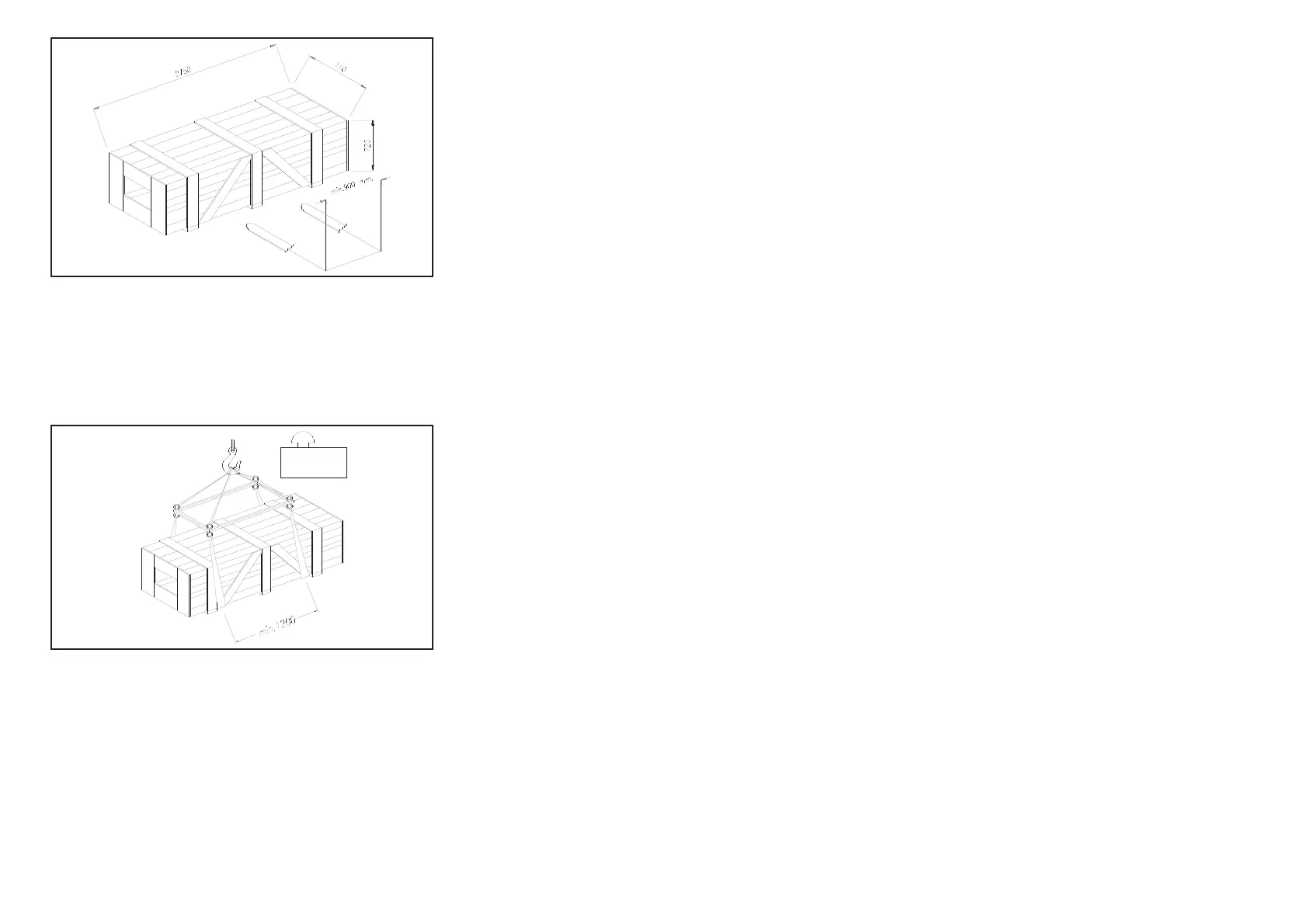

Fig.1-Abb.1
Fig.2-Abb.2
IMBALLAGGIO,TRASPORTOE
STOCCAGGIO.
LEOPERAZIONIDIIMBALLAGGIO,
SOLLEVAMENTO,MOVIMENTAZIONE,TRASPORTO
EDISIMBALLODEVONOESSEREAFFIDATE
ESCLUSIVAMENTEAPERSONALECHESIA
ESPER-TOINTALIOPERAZIONIECHECONOSCA
BENEILSOLLEVATOREEDILPRESENTEMANUALE
IMBALLAGGIO
Ilsollevatorevienespeditosmontatoneiseguentipezzi:
Pesodiunpezzo
1 Colonnacompletadicarrello,vite,
chiocciola,motorizzazione
equadroelettrico Kg214
1 Colonnacompletadicarrello,
vite,chiocciolaemotorizzazione Kg205
2 Braccilunghi Kg67
2 Braccicorti Kg54
2 Carterprotezionecolonna Kg3
Tubicollegamentocolonne Kg20
1 Paccoaccessori Kg19
contenente:
4Kitbloccaggiobraccioconspina
4Piattelli
Viterie
Ilsollevatore,adeccezionedelbasamentospeditoseparatamente,vie-
neinviatoinunagabbiadilegno(Figura1)delpesomediodicirca670
Kg.
SOLLEVAMENTOEMOVIMENTAZIONE
Legabbieinlegnopossonoesseresollevateespostatesiaconcarrelli
elevatori(fig.1)checongruocarriponte(fig.2).Nelcasodimovimenta
-
zionecongruocarriponte,legabbiedevonoesseresempreimbracate
conminimo2fasce.
Imezzisceltidevonoessereidoneialsollevamentoeallosposta
-
mentoinsicurezza,tenendocontodidimensioniepeso.
PACKING,TRANSPORTANDSTORAGE
ALLPACKING,LIFTING,HANDLING,TRANSPORT
ANDUNPACKINGOPERATIONSARETOBEPER
-
FORMEDEXCLUSIVELYBYEXPERTPERSONNEL
WITHKNOWLEDGEOFTHELIFTANDTHECON
-
TENTSOFTHISMANUAL
PACKING
Theliftisshippeddisassembledintothefollowingparts:
Weight
1 Postcompletewithcarriage,
screws,nut,motordriveand
electricpanel 214kg
1 Postcompletewithcarriage,
screws,nutandmotor 205kg
2 Longarms 67kg
2 Shortarms 54kg
2 Postprotectivepanel 3kg
Postsconnectiontubes 20kg
1 Accessorypackage 19kg
thatcontain:
4 Armlockkitwithpin
4 Disksupportplates
Nutsandbolts
Withtheexceptionoftheseparatebase,theliftisshippedinawooden
crate(Fig.1),weighingapprox.670kg.
LIFTINGANDHANDLING
Thewoodencratesmaybeliftedandmovedwithalifttruck(Fig.1)cra
-
neorbridgecrane(Fig.2).
Ifeitherofthelattertwoareused,cratesmustbeharnessedwithatle
-
ast2slings.
Theequipmentchosenmustbesuitableforsafeliftingandmo
-
ving,bearinginmindthedimensionsandweight.
4
670
