OMCN 1120/E - 10.0 Tabella Ricerca Guasti

L1120E1IENS002 21
11.0

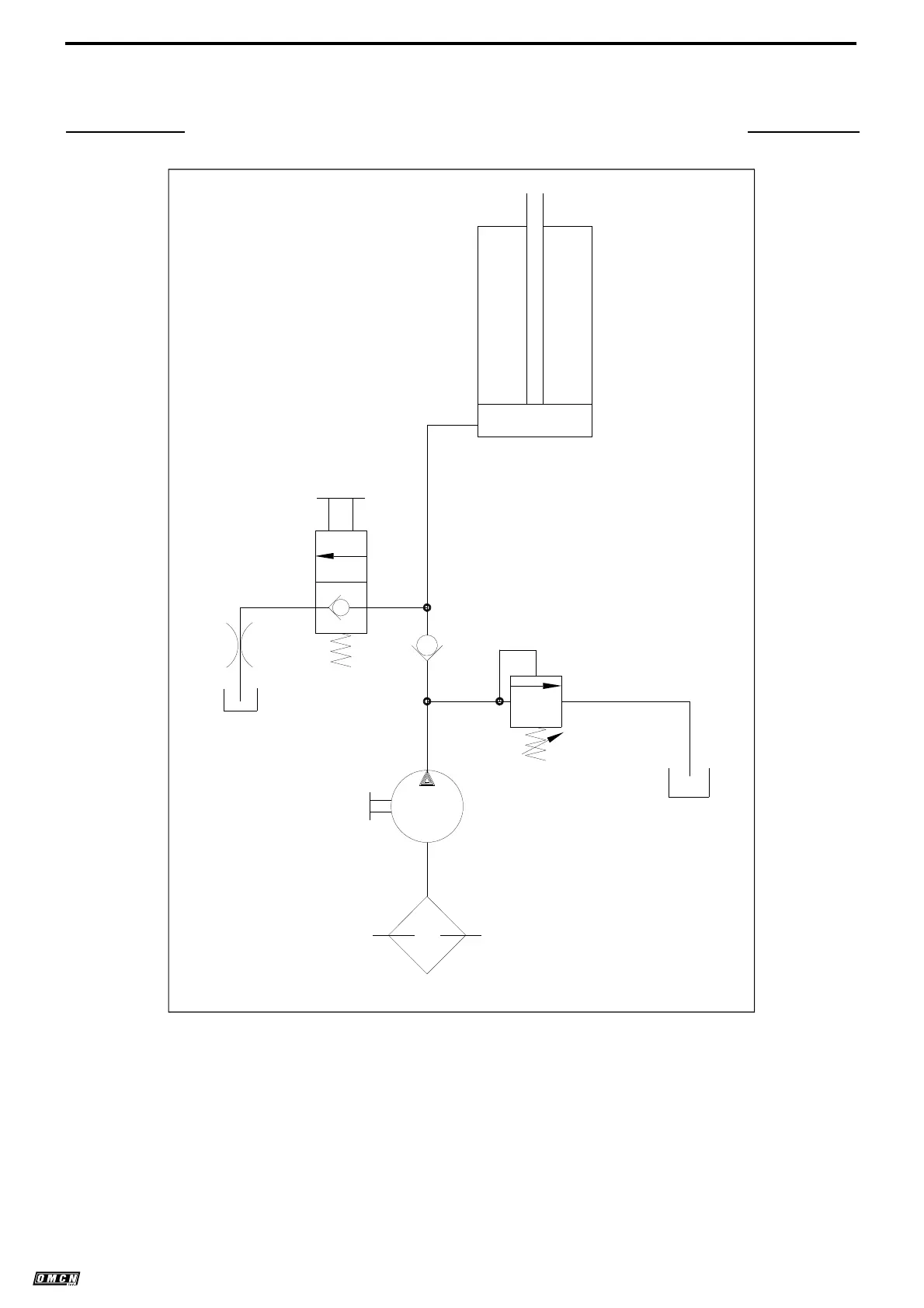

SCHEMA
OLEODINAMICO
RIF.
A
B
C
E
F
G
H
DENOMINAZIONE
Pompa manuale
Filtro olio
Cilindro
Dispositivo di discesa
Valvola di ritegno
Valvola di max. pressione
Controllo velocità discesa
TAV. 9
C
E
H
B
A
F
G
FIG. 9
11.0.
OIL HYDRAULIC DIAGRAM
REF.
A
B
C
E
F
G
H
NAME
Manual pump
Oil filter
Cylinder
Lowering device
Check valve
Max. pressure valve
Down speed control
