Omnicomm Optim 3.0 - Page 12

RU
11
Электронная версия
Номер
контакта
Название сигнала Обозначение Цвет провода
в кабеле
11 CAN L CAN L Фиолетово-
белый
12 Бортовое напряжение
питания
Питание Красный
13 Ключ зажигания IGN Жёлтый
14 Кнопка вызова GSM GSM Зелено-
черный
15 Универсальный вход 1 Вход 1 Черный
16 Универсальный вход 3 Вход 3 Черно-
красный
17 1wire / Ibutton Ibutton+ Розово-
красный
18 Управляемый выход 1 Выход 1 Желто-
красный
19 Линия TX RS-232 №1 RS-232 №1 TX Серый
20 Линия A RS-485 №2 A RS-485 №2 Бело-зеленый
21 Линия A RS-485 №1 A RS-485 №1 Оранжево-
белый
22 CAN Н CAN Н Фиолетово-
оранжев.

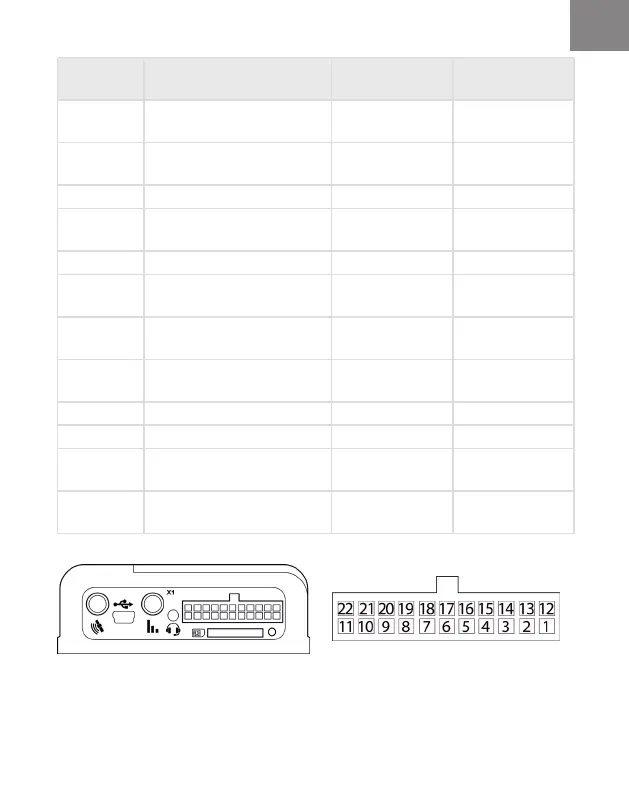

Рисунок 1. Общий вид терминала
Omnicomm Optim
Рисунок 2. Разъем Х1
