Подключение дополнительного оборудования
к универсальным входам

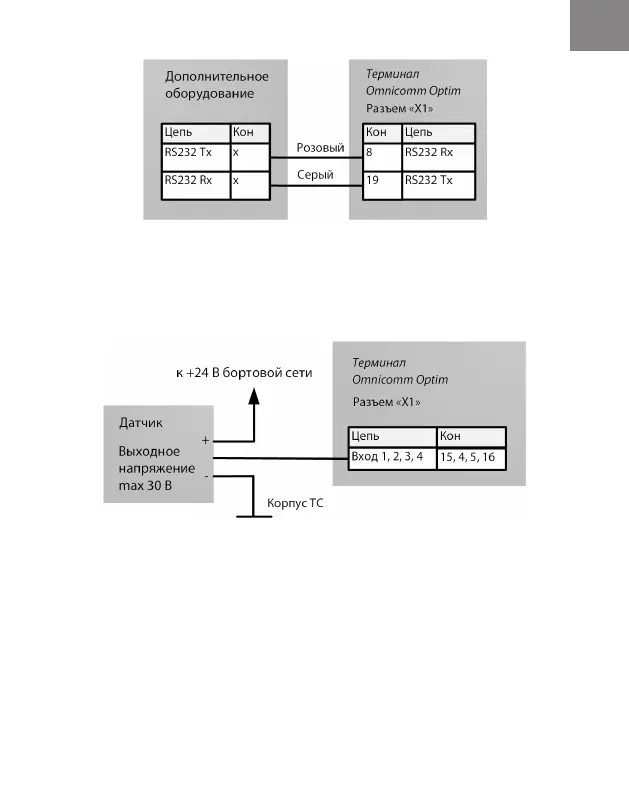

Рисунок 10. Схема подключения оборудования по интерфейсу RS-232
Рисунок 11. Схема подключения аналогового датчика с выходом напряжения (для
датчиков, у которых напряжение 24 В входит в диапазон питания)
