Примечание. Схема применима только для ТС с бортовым напряжением
24В. В процессе работы возможен нагрев резистора Rш.
Шунт Rш от 500 до 1000 Ом - 1 Вт - 0,5 %
При подключении на ТС, оборудованных «прерывателем массы»,
необходимо использовать Блок гальванической развязки БР-15.
Возможные типы дискретных датчиков: контактные или
бесконтактные дискретные (емкостного, индукционного,
оптического или магнитного типа) с выходом типа «открытый
коллектор» N-P-N типа.

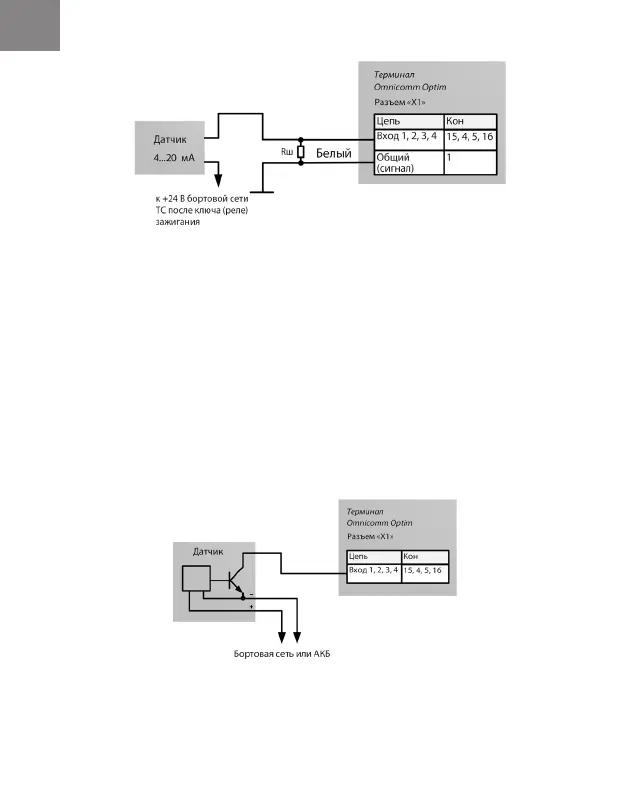

Рисунок 12. Схема подключения аналогового датчика с выходом тока
Рисунок 13. Схема подключения датчика с выходом N-P-N типа «открытый
коллектор»
