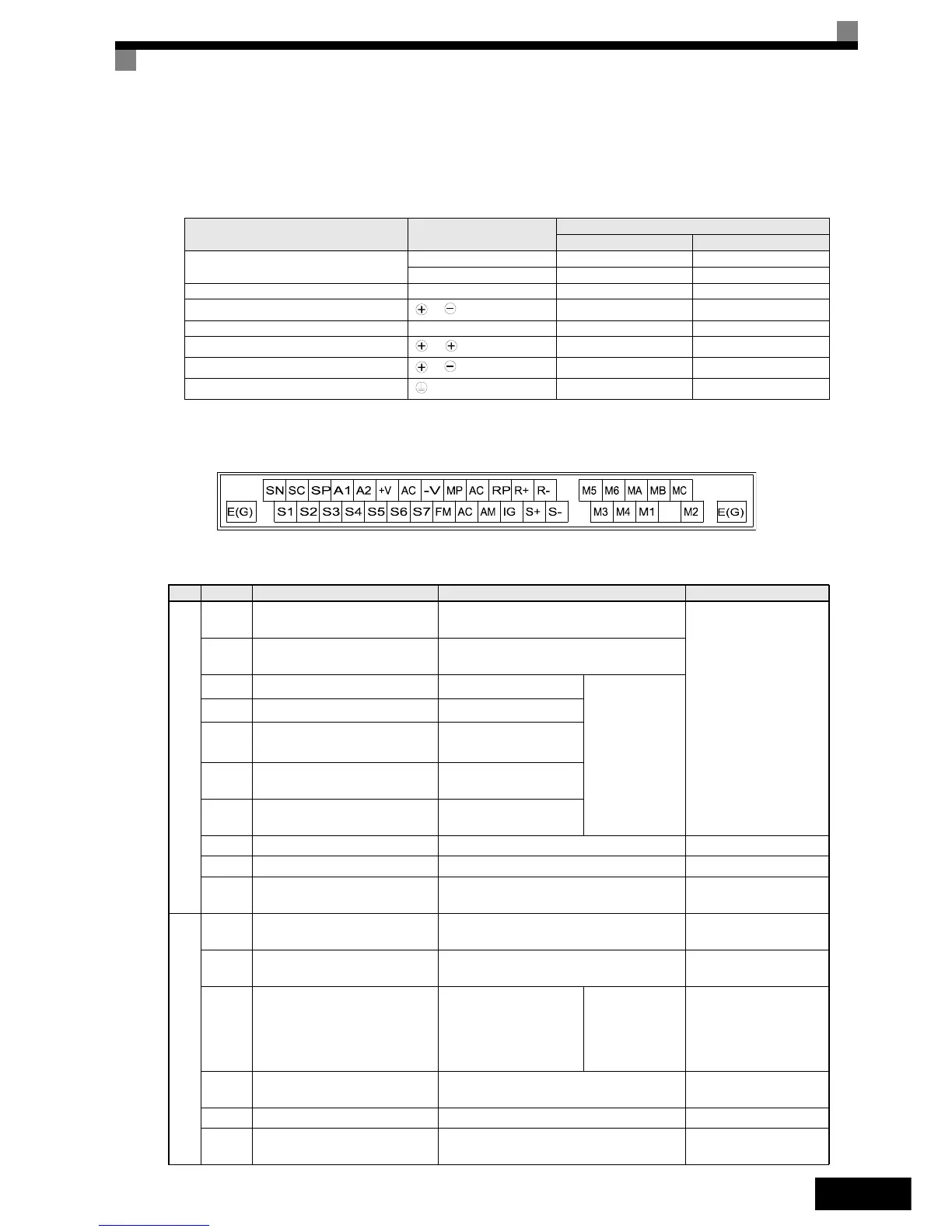

Page #106 background imageLoading...
Page #106 background image
IT-9
Terminali circuito principale
Le funzioni dei terminali del circuito principale vengono riepilogate nella Tabella 1 in base ai simboli
dei terminali. Cablare i terminali correttamente per lo scopo desiderato.
Tabella 1 Funzioni terminali circuito principale (classi 200 V e 400 V)
Terminali circuito di controllo
Fig 5 Mostra la disposizione dei terminali di controllo. Le funzioni dei terminali del circuito di controllo
vengono indicate nella Tabella 2. Utilizzare i terminali appropriati.
Fig 5 Disposizione terminali di controllo
Tabella 2 Terminali del circuito di controllo con impostazioni predefinite
Scopo Codice terminale
Modello: CIMR-F7Z
Classe 200 V Classe 400 V
Ingresso alimentazione circuito principale
R/L1, S/L2, T/L3 20P4 … 2110 40P4 … 4300
R1/L11, S1/L21, T1/L31 2022 … 2110 4022 … 4300
Uscite inverter U/T1, V/T2, W/T3 20P4 … 2110 40P4 … 4300
Terminali bus in continua
1,
20P4 … 2110 40P4 … 4300
Collegamento modulo di frenatura B1, B2 20P4 … 2018 40P4 ... 4018
Collegamento reattanza c.c.
1, 2
20P4 … 2018 40P4 … 4018
Collegamento modulo di frenatura
3,
2022 … 2110 4022 … 4300
Messa a terra 20P4 … a 2110 40P4 … 4300
Tipo Numero Nome segnale Funzione Livello del segnale
Segnali ingressi digitali
S1
Comando di marcia
avanti/arresto
Marcia avanti quando è ON e arresto
quando è OFF.
24 Vc.c., 8 mA
Fotoisolatore
S2
Comando marcia
indietro/arresto
Marcia indietro quando è ON e arresto
quando è OFF.
S3
Ingresso errore esterno
*1
Errore quando è ON.
Le funzioni ven-
gono selezionate
impostando
i parametri
H1-01 - H1-05.
S4
Ripristino dopo errore
*1
Ripristino quando è ON.
S5
Multivelocità di riferimento 1
*1
(commutatore master/ausiliario)
Frequenza di riferimento
ausiliaria quando è ON.
S6
Multivelocità di riferimento 2
*1
Multivelocità 2 quando
è ON.
S7
Frequenza di riferimento di jog
*1
Frequenza di jog quando
è ON.
SC Comune ingressi digitali
SN Neutro ingressi digitali
SP Alimentazione ingressi digitali
Alimentazione da +24 Vc.c. per gli ingressi
digitali
24 Vc.c., 250 mA max.
*2
Segnali ingressi analogici
+V Alimentazione da 15 V
Alimentazione da 15 V per i riferimenti
analogici
15 V
(corrente max.: 20 mA)
A1 Frequenza di riferimento Da 0 a +10 V/100%
–10 ... +10 V (20 kΩ)
da 0 a +10 V (20 k)
A2
Frequenza di riferimento
ausiliaria
Frequenza di riferimento
analogica ausiliaria;
Da 4 a 20 mA (250 Ω)
La funzione viene
selezionata
impostando
il parametro
H3-09.
da 4 a 20 mA (250 )
da 0 V a +10 V (20 k)
da 0 a 20 mA (250 )
–V Uscita di potenza da –15 V
Alimentazione da –15 V per i riferimenti
analogici
CA Comune riferimenti analogici
E(G)
Punto di collegamento opzionale
linea di terra del filo schermato
––
