Omron VARISPEED F7

IT-10

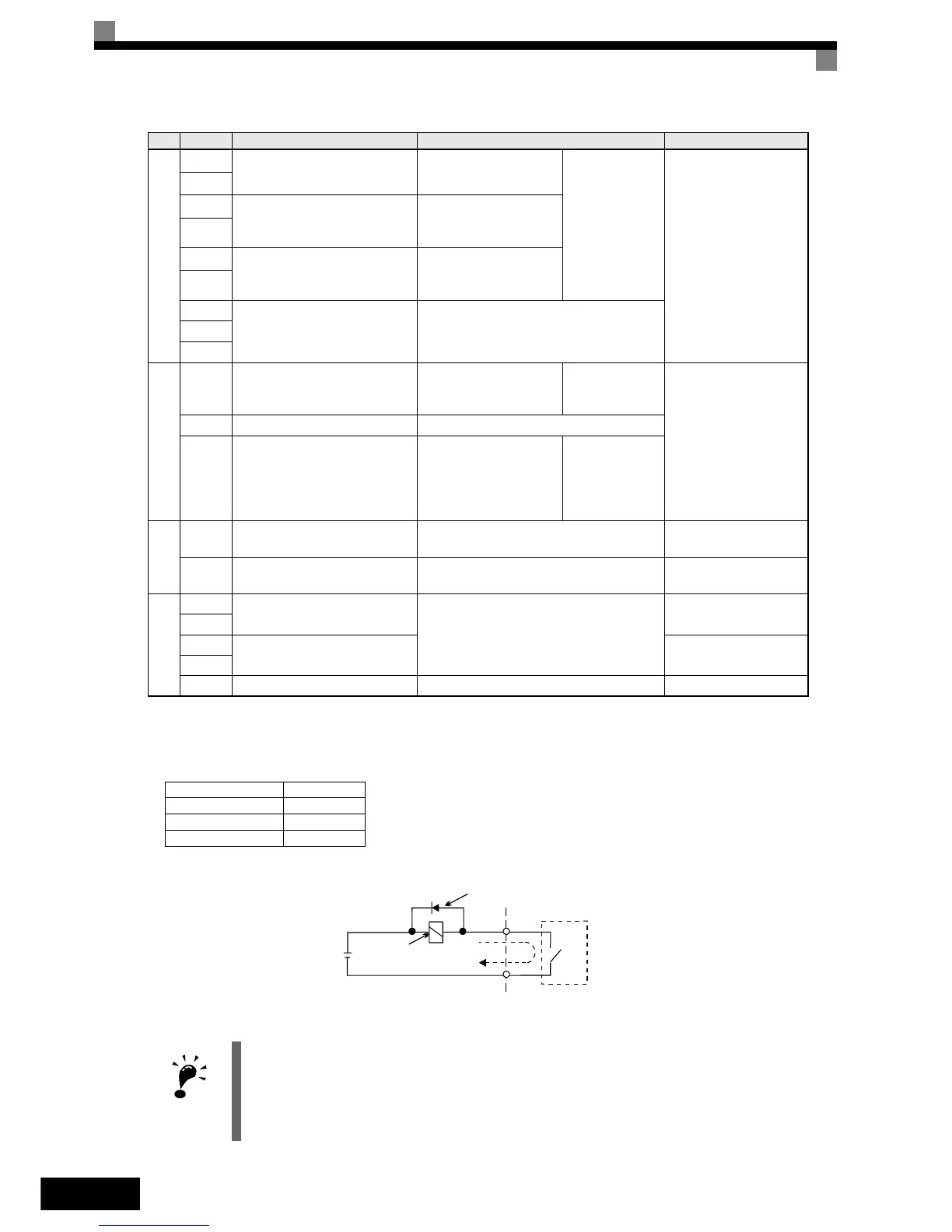

Fig 6 Collegamento del diodo volano
Segnali uscite digitali
M1
Durante la marcia (NO) Chiuso durante la marcia
Funzione sele-
zionata tramite
H2--01 fino
a H2-03
Contatti a relè
Capacità contatto:
1 A max. a 250 Vc.a.
1 A max. a 30 Vc.c.
*3
M2
M3
Velocità zero (NO)
Chiuso con frequenza
di uscita a livello zero
(b2-01) o inferiore
M4
M5
Rilevamento raggiungimento
velocità (NO)
All'interno di ±2 Hz della
frequenza impostata
quando è ON
M6
MA
Segnale uscita errore
Chiuso attraverso MA e MC durante errore
Aperto attraverso MB e MC durante errore
MB
MC
Segnali delle uscite analogiche
FM Frequenza di uscita
Segnale di frequenza
uscita analogica;
da 0 a 10 V; 10 V = FMAX
Funzione sele-
zionata tramite
H4-01
da 0 a +10 V max. ±5%
2 mA max.
–10 ... +10 V max. ±5%
2 mA max
da 4 a 20 mA
CA Comune analogico –
AM Alimentazione uscita inverter
Segnale di potenza
uscita analogica;
da 0 a 10 V; 10 V =
capacità max. applicabile
motore
Funzione sele-
zionata tramite
H4-04
I/O a impulsi
RP Ingresso impulsivo
H6-01 (ingresso frequenza di riferimento)
*4
0 ... 32 kHz (3 kΩ)
Alta tensione 3,5 ... 13,2 V
MP Uscita impulsiva H6-06 (frequenza di uscita)
da 0 a 32 kHz
Uscita +15 V (2,2 kΩ)
RS-485/422
R+
Ingresso comunicazioni Modbus
Per comunicare in RS-485 cortocircuitare R+
con S+ e R- con S-.
Ingresso differenziale,
isolamento PHC
R-
S+
Uscita comunicazioni Modbus
Ingresso differenziale,
isolamento PHC
S-
IG Comune segnali – –
*1. Vengono indicate le impostazioni predefinite per i terminali da S3 a S7. Per una sequenza a 3 fili, le impostazioni predefinite sono una sequenza
a 3 fili per S5, impostazione multivelocità
1 per S6 e impostazione multivelocità 2 per S7.
*2. Non utilizzare questa alimentazione per alimentare altri dispositivi esterni.
*3. Quando si aziona un carico reattivo, ad esempio la bobina di un relè con alimentazione c.c., inserire sempre un diodo volano come indicato nella Fig 6
*4. Nella seguente tabella sono riportate le caratteristiche dell'ingresso a impulsi:
Bassa tensione 0,0 ... 0,8 V
Alta tensione 3,5 ... 13,2 V
Carico pesante 30% ... 70%
Frequenza degli impulsi 0 ... 32 kHz
IMPORTANTE
1. Nella Fig 4 viene illustrato il cablaggio degli ingressi digitali da S1 a S7 per il collegamento di contatti
o transistor NPN (comune 0 V e modalità NPN). Si tratta dell'impostazione predefinita.
Per il collegamento di transistor PNP o per l'uso di una alimentazione esterna da 24 V, fare riferimento
alla Tabella 3.
2. È possibile utilizzare una reattanza c.c. solo per inverter da 18,5 kW o inferiore. Rimuovere la barra
di corto circuito prima di collegare una reattanza c.c.
Tipo Numero Nome segnale Funzione Livello del segnale
Alimentazione
esterna:
30 Vc.c. max.
Bobina
Diodo volano
1 A max.
Il coefficiente del diodo volano deve
essere almeno pari alla tensione del
circuito.
