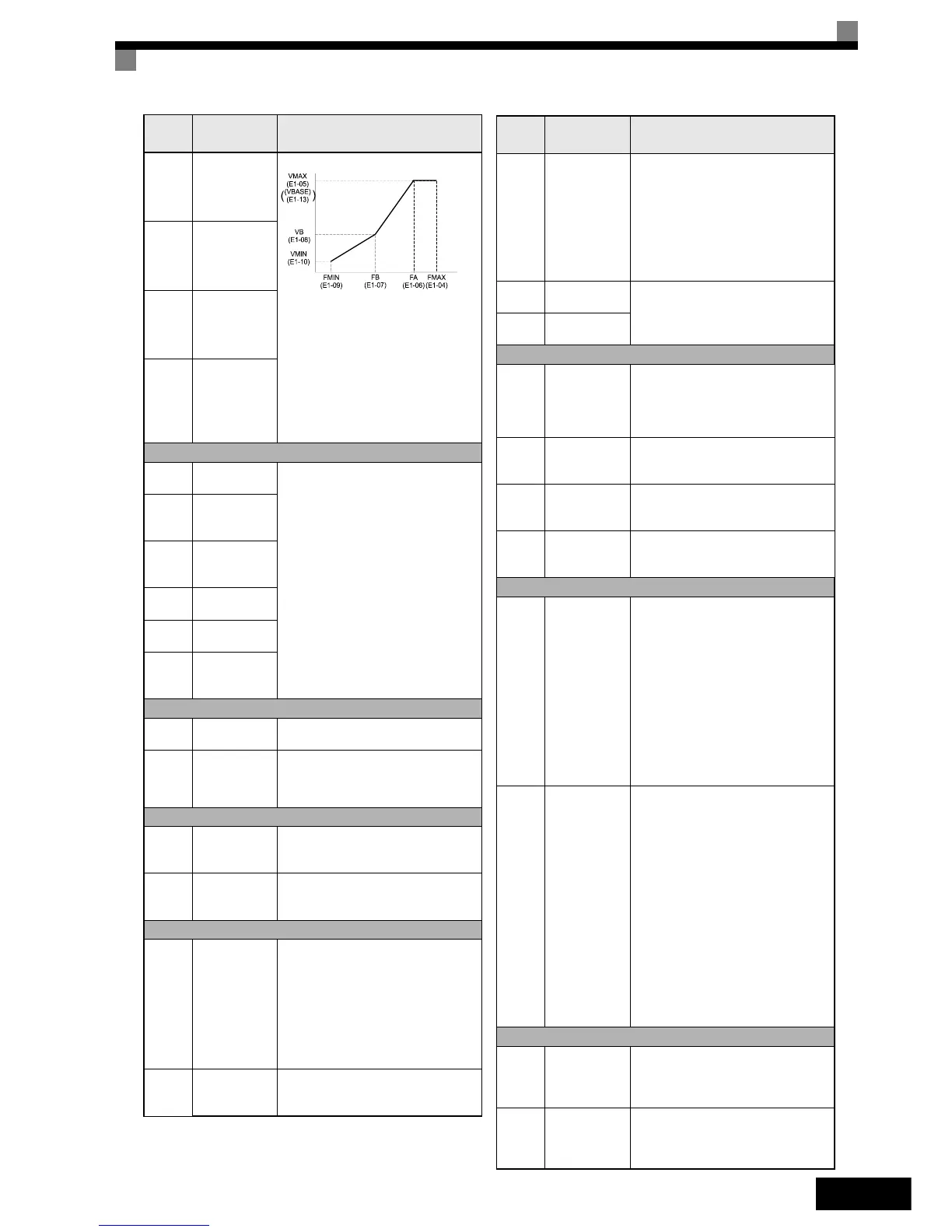

IT-19
E1-04
Frequenza
di uscita mas-
sima (FMAX)
Per impostare le caratteristiche V/f in
sequenza, impostare gli stessi valori
per E1-07 e E1-09. In questo caso non
viene considerata l'impostazione per
E1-08.
Verificare sempre che le quattro fre-
quenze siano impostate nel modo
seguente: E1-04 (FMAX) E1-06 (FA)
> E1-07 (FB) E1-09 (FMIN)
E1-05
Tensione
d'uscita max.
(VMAX)
E1-06
Frequenza
base (FA)
E1-13
Tensione
di base
(VBASE)
Impostazioni dati motore
E2-01
Corrente nomi-
nale del motore
Imposta i dati del motore.
E2-02
Scorrimento
nominale
motore
E2-03
Corrente
a vuoto del
motore
E2-04
Numero poli
motore
E2-09
Perdite mecca-
niche motore
E2-11
Potenza
nominale
uscita motore
Setup opzione PG
F1-01 PG costante
Imposta il numero di impulsi PG
per giri del motore.
F1-05 Rotazione PG
0: La fase A prevale con il comando
di marcia avanti
1: La fase B prevale con il comando
di marcia avanti
Impostazioni I/O digitali
H1-01…
H1-05
Selezione fun-
zione terminali
da S3 a S7
Per un elenco delle selezioni, vedere
pagina 20, Selezioni funzioni per
ingressi digitali (da H1-01 a H1-05).
H2-01 e
H2-02
Selezione fun-
zione terminali
M1-M2 e M3-M4
Per un elenco delle selezioni, vedere
pagina 20, Selezioni funzioni uscite
digitali (H2-01 e H2-02).
Impostazioni I/O analogici
H3-08
Selezione
livello segnale
di ingresso
analogico A2
Consente di selezionare il livello del
segnale d'ingresso analogico multifun-
zione A2.
0: Da 0 a +10 V (11 bit)
1: Da –10 a +10 V
2: Da 4 a 20 mA (ingresso a 9 bit)
Accertarsi di impostare S1-2 su “V”
prima di utilizzare un ingresso
di tensione.
H3-09
Selezione fun-
zione ingresso
analogico A2.
Consente di selezionare la funzione
di ingresso analogico multifunzione
per il terminale A2.
Numero
parame-
tro
Nome Descrizione
Tensione di uscita (V)
Frequenza (Hz)
H3-13
Attivazione ter-
minale A1/A2
Consente di selezionare il terminale che
può essere utilizzato come ingresso per la
frequenza di riferimento principale.
0: Utilizzare l'ingresso analogico 1 sul
terminale A1 per la frequenza di rif-
erimento principale.
1: Utilizzare l'ingresso analogico 2 sul ter-
minale A2 per la frequenza di riferi-
mento principale.
H4-01
Selezione moni-
tor terminale FM
Imposta il numero del parametro da
monitorare in uscita (U1-) dal
terminale FM/AM.
H4-04
Selezione moni-
tor terminale AM
I/O a treno di impulsi
H6-01
Selezione fun-
zione ingresso
a treno di
impulsi
Seleziona la funzione dell'ingresso
a treno di impulsi
0: Frequenza di riferimento
1: Valore di retroazione PID
2: Valore di riferimento PID
H6-02
Scala ingresso
a treno di
impulsi
Imposta il numero di impulsi in Hz
equivalente al 100% del parametro
di ingresso selezionato in H6-01.
H6-06
Selezione
monitoraggio a
treno di impulsi
Seleziona il parametro dell'uscita di
monitoraggio a treno di impulsi
(U1-)
H6-07
Scala monito-
raggio impulsi
Imposta il numero di impulsi in uscita
in Hz quando il valore del parametro
da monitorare corrisponde al 100%.
Prevenzione di stallo
L3-01
Selezione
prevenzione
stallo durante
accel.
(non disponi-
bile in CLV)
0: Disabilitato (accelerazione come
impostazione. Con un carico
pesante, il motore potrebbe andare
in stallo).
1: Abilitato (accelerazione interrotta
quando si supera il livello impostato
in L3-02 e riprende quando la corrente
scende di nuovo sotto il livello di pre-
venzione da stallo).
2: Modalità di accelerazione intelligente
(l'accelerazione viene regolata auto-
maticamente in base al livello di L3-02,
ignorando il tempo di accelerazione
impostato).
L3-04
Selezione
prevenzione da
stallo durante
decel.
0: Disabilitata (decelerazione come
impostazione. Se il tempo di decel-
erazione è troppo breve, potrebbe
verificarsi una sovratensione del
bus in continua)
1: Abilitata (la decelerazione si inter-
rompe quando la tensione del bus in
continua supera il livello di prevenzione
dello stallo e riprende quando la ten-
sione scende di nuovo sotto il livello
di prevenzione da stallo).
2: Modalità di decelerazione intelligente
(la velocità di decelerazione viene
regolata automaticamente in modo
che l'inverter rallenti nel più breve
tempo possibile, ignorando il tempo di
decelerazione impostato).
3: Abilitata con resistenza di frenatura
Riavvio dopo errore
L5-01
Numero di
tentativi avvii
automatici
Imposta il numero di tentativi di riavvio auto-
matico. Riavvia automaticamente dopo un
errore ed esegue una ricerca della velocità
dalla frequenza di funzionamento.
L5-02
Selezione
funzionamento
riavvio
automatico
Specifica se viene attivato un relè durante il
riavvio dopo l'errore.
0: Nessuna uscita (relè errori non attivato).
1: Uscita (relè errori attivato).
Numero
parame-
tro
Nome Descrizione
