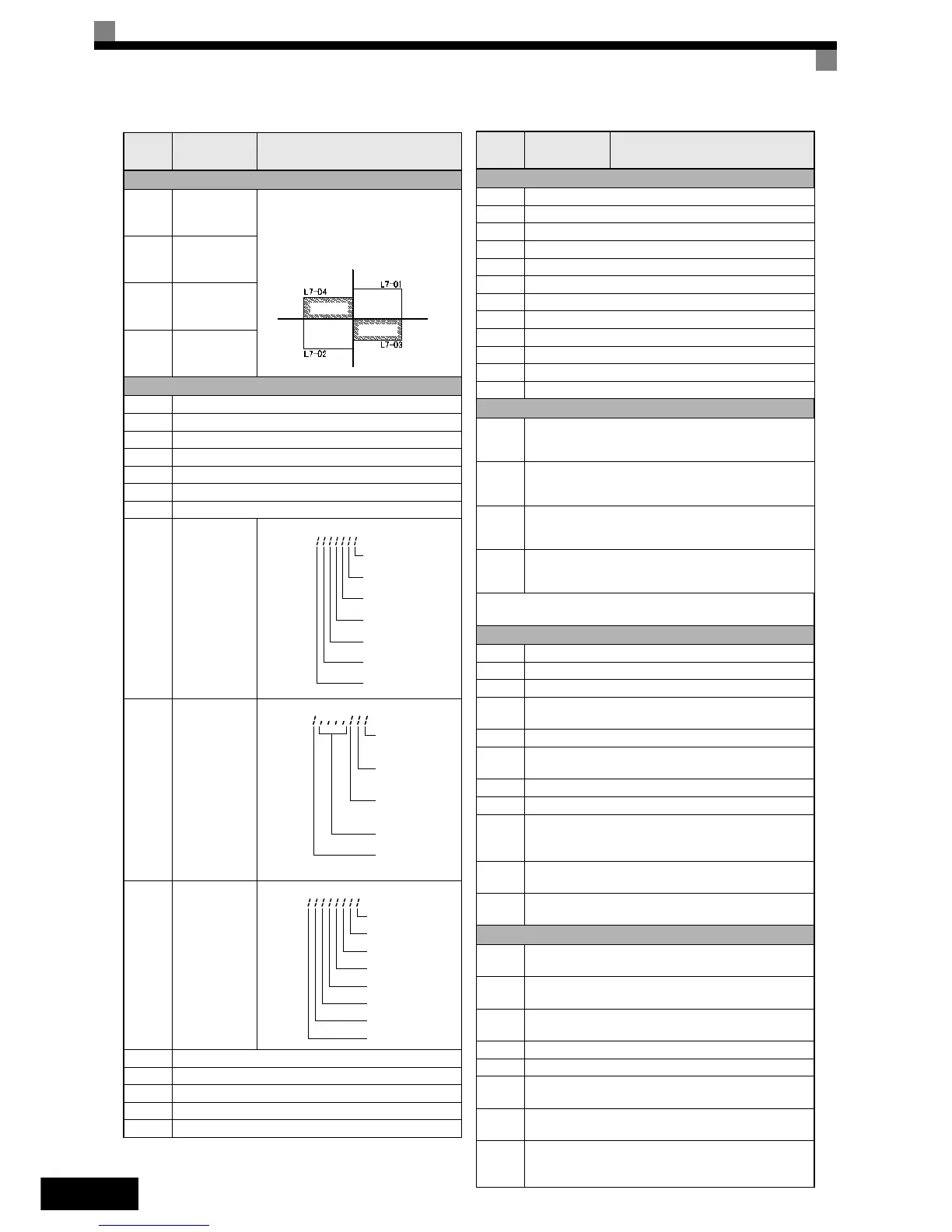

IT-20
Limite di coppia (solo OLV e CLV)
L7-01
Limite coppia
azionamento
avanti
Imposta il limite di coppia come per-
centuale della coppia nominale del
motore. E' possibile impostare quattro
intervalli.
L7-02
Limite coppia
azionamento
indietro
L7-03
Limite coppia
rigenerativa
avanti
L7-04
Limite coppia
rigenerativa
indietro
Dati di monitoraggio
U1-01 Frequenza di riferimento in Hz/rpm
U1-02 Frequenza di uscita in Hz/rpm
U1-03 Corrente di uscita in A
U1-06 Tensione di uscita Vc.a.
U1-07 Tensione bus in continua in Vc.c.
U1-08 Potenza di uscita in kW
U1-09 Coppia di riferimento
U1-10
Stato dei termi-
nali di ingresso
Mostra lo stato di ingresso ON/OFF.
U1-11
Stato dei termi-
nali di uscita
Mostra lo stato di uscita ON/OFF.
U1-12
Stato di
funzionamento
Stato di funzionamento dell'inverter.
U1-13 Tempo di funzionamento cumulativo in ore.
U1-21 Ingresso ASR
U1-22 ASR output
U1-34 Parametro errore OPE
U1-40 Tempo di funzionamento ventola di raffreddamento in ore.
Numero
parame-
tro
Nome Descrizione
Coppia di uscita
Coppia positiva
Indietro
Coppia negativa
Numero di
giri del
motore
Rigen.
Avanti
Rigen.
U1 – 10 =
1: FIl comando FWD
(S1) è ON
1: RIl comando REV
(S2) è ON
1: ML'ingresso multifunzione 1
(S3) è ON
1: ML'ingresso multifunzione 2
(S4) è ON
1: ML'ingresso multifunzione 3
(S5) è ON
1: ML'ingresso multifunzione 4
(S6) è ON
1: ML'ingresso multifunzione 5
(S7) è ON
U1-11 =
1: MUscita contatto
multifunzione 1
(M1-M2) è ON:
1: MUscita contatto
multifunzione 2
(M3-M4) è ON:
1: MUscita contatto
multifunzione 3
(M5-M6) è ON:
Non utilizzato
(sempre uguale a 0)
1: EL'uscita di errore
(MA/MB-MC) è ON
U
1-12 =
Marcia
1: velocità zero
1: Indietro
1: Ingresso segnale di
ripristino
1: raggiungimento velocità
di riferimento
1: inverter pronto
1: errore non grave
1: errore grave
Dati traccia degli errori
U2-01 Errore corrente
U2-02 Ultimo errore
U2-03 Frequenza di riferimento su errore
U2-04 Frequenza di uscita su errore
U2-05 Corrente di uscita su errore
U2-07 Tensione di uscita di riferimento su errore
U2-08 Tensione bus in continua su errore
U2-09 Potenza di uscita su errore
U2-11 Stato terminale di ingresso su errore
U2-12 Stato terminale d'uscita su errore
U2-13 Stato operativo su errore
U2-14 Tempo di funzionamento cumulativo su errore
Dati storico errori
U3-01
...
U3-04
Dall'ultimo al quartultimo errore
U3-05
...
U3-08
Tempo di funzionamento cumulativo su errori da 1 a 4
Da
U3-09 a
U3-14
Dal quintultimo al decimo errore
Da
U3-15 a
U3-20
Tempo cumulato dal quintultimo al decimo errore
* I seguenti errori non vengono registrati nel log degli errori:
CPF00, 01, 02, 03, UV1e UV2.
Selezioni funzioni per ingressi digitali (da H1-01 a H1-05)
3 Multivelocità di riferimento 1
4 Multivelocità di riferimento 2
5 Multivelocità di riferimento 3
6
Comando frequenza di jog (con priorità sulla multivelo-
cità di riferimento)
7 Selezione del tempo di accelerazione/decelerazione 1
F
Non utilizzato (impostato quando un terminale non
viene utilizzato)
14 Ripristino dopo errore (ripristino quando è ON)
19 Disabilitazione controllo PI
20 …
2F:
Errore esterno; modalità ingresso: contatto NA/contatto
NC Modalità di rilevamento: normale/durante il funzio-
namento.
71
Selezione controllo velocità/coppia
(ON: Controllo della coppia)
77
Selezione guadagno sul controllo della velocità (ASR)
(ON: C5-03)
Selezioni funzioni uscite digitali (H2-01 e H2-02)
0
Durante la marcia 1 (ON: Il comando di marcia
è attivato o è presente tensione in uscita)
6
Inverter pronto al funzionamento;
READY: dopo l'inizializzazione o nessun errore
F
non utilizzati (impostato quando il terminale non viene
utilizzato)
10 Errore non grave (Allarme) (ON: Allarme visualizzato)
1A Durante la marcia indietro (ON: Durante la marcia indietro)
1F
Preallarme sovraccarico motore (OL1, compreso OH3)
(ON: 90% o superiore del livello di rilevamento)
30
Durante il limite di coppia (corrente)
(ON: Durante il limite di coppia)
32
Attivato se l'ASR è in modalità di limite di coppia.
L'uscita dell'ASR diventa la coppia di riferimento e il
motore ruota al limite di velocità.
Numero
parame-
tro
Nome Descrizione
