PT-19

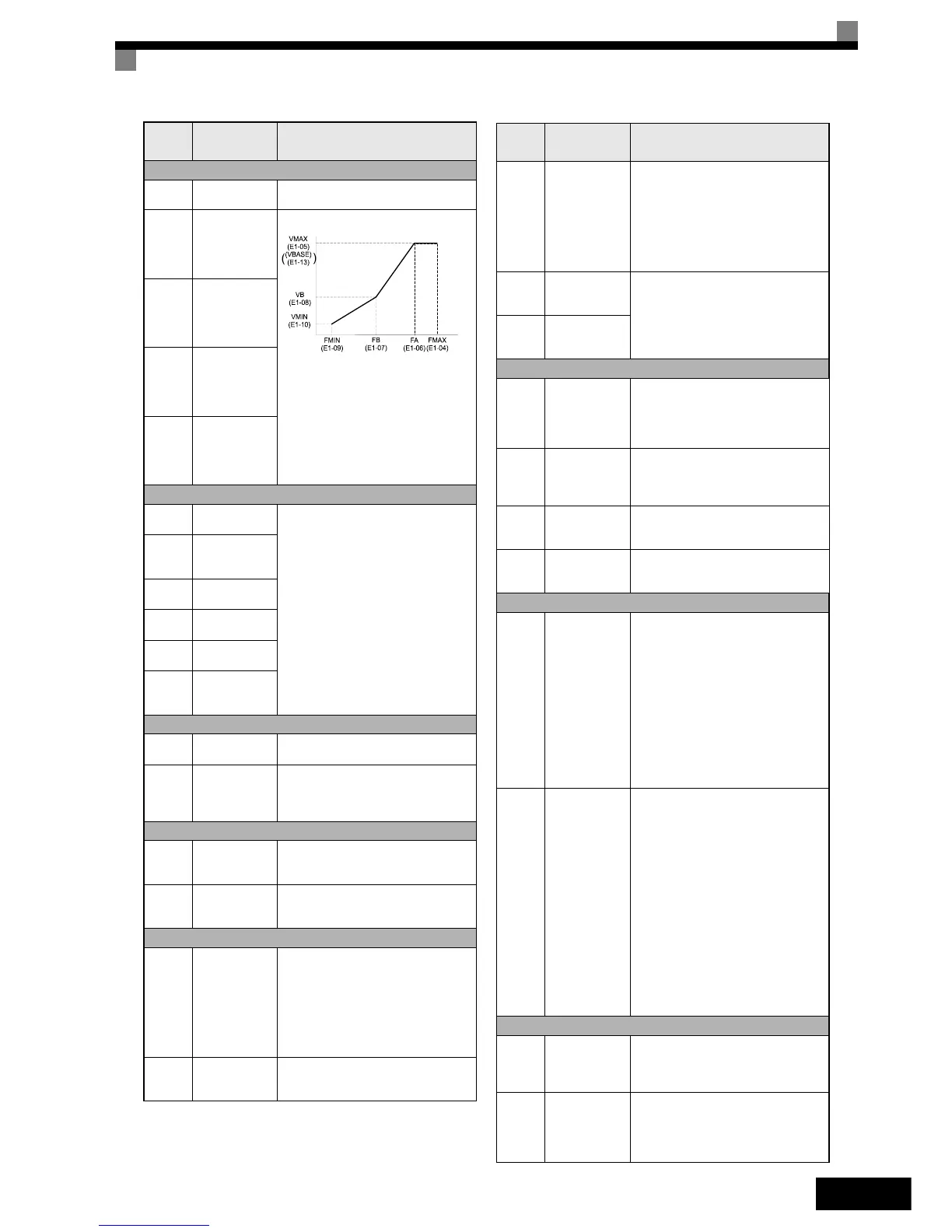

Definições do padrão V/f
E1-01
Definição da ten-
são de entrada
Esta definição é utilizada como valor de
referência para as funções de protecção.
E1-04
Frequência de
saída máxima
(FMAX)
Para definir as características V/f numa
linha recta, defina os mesmos valores
para E1-07 e E1-09. Neste caso,
a definição do E1-08 será ignorada.
Certifique-se que as quatro frequên-
cias são sempre definidas da forma
seguinte: E1-04 (FMAX) ≥ E1-06 (FA)
> E1-07 (FB) ≥ E1-09 (FMIN)
E1-05
Tensão de
saída máx.
(VMAX)
E1-06
Frequência
base (FA)
E1-13
Tensão base
(VBASE)
Definições do dados do motor
E2-01
Corrente nomi-
nal do motor
Define os dados do motor.
E2-02
Patinagem
nominal do
motor
E2-03
Corrente sem
carga do motor
E2-04
Número dos
pólos do motor
E2-09
Perdas mecâni-
cas do motor
E2-11
Potência de
saída nominal
do motor
Configuração da placa PG
F1-01 Constante PG
Define o número dos impulsos PG por
revolução
F1-05 Rotação PG
0: A fase A lidera com o comando
de funcionamento directo
1: A fase B lidera com o comando de
funcionamento directo
Definições da E/S digital
H1-01 a
H1-05
Terminal S3
para selecção
da função S7
Consulte página 20, Selecções da
função de entrada digital (H1-01 a
H1-05) para uma lista das selecções
H2-01 e
H2-02
Selecção da fun-
ção do terminal
M1-M2 e M3-M4
Consulte página 20, Selecções da
função de saída digital (H2-01 e H2-
02) para uma lista das selecções
Definições da E/S analógica
H3-08
Selecção do
nível do sinal
de entrada A2
analógico
Selecciona a entrada do nível de sinal
na entrada analógica multifunções A2.
0: 0 a +10 V (11 bits).
1: –10 a +10 V
2: 4 a 20 mA (entrada de 9 bits).
Certifique-se de comutar o interruptor
S1-2 para “V” antes de utilizar a
entrada de tensão.
H3-09
Selecção da fun-
ção de entrada
digital A2.
Selecciona a função da entrada analó-
gica multifunções para o terminal A2.
Número
do parâ-
metro
Nome Descrição
Tensão de saída (V)
Frequência (Hz)
H3-13
Comutação de
terminal A1/A2
Selecciona qual o terminal onde pode ser
ligada a frequência de referência principal.
0: Utilize a entrada analógica 1 no
terminal A1 como frequência de
referência principal.
1: Utilize a entrada analógica 2 no ter-
minal A2 como frequência de refer-
ência principal.
H4-01
Selecção
do monitor do
terminal FM
Define o número do item de monitor
a ser enviado (U1-) para o terminal
FM/AM.
H4-04
Selecção
do monitor do
terminal AM
E/S do trem de impulsos
H6-01
Selecção
da função da
entrada do trem
de impulsos
Selecciona a função da entrada do trem
de impulsos
0: Frequência de referência
1: Valor de realimentação do PID
2: Valor alvo do PID
H6-02
Escalonamento
da entrada
por trem de
impulsos
Define o número de impulsos em Hz
que é equivalente a 100% do item de
entrada seleccionado em H6-01.
H6-06
Selecção do
monitor do trem
de impulsos
Selecciona o item de saída do monitor
do trem de impulsos (U1-)
H6-07
Escalonamento
do monitor de
impulsos
Define o número de saídas de impulso
em Hz quando o item do monitor é de
100%.
Prevenção de bloqueio
L3-01
Selecção de
prevenção con-
tra bloqueio
durante a acele-
ração
(não disponível
em CLV)
0: Desactivado (Aceleração defi-
nida. Com uma carga pesada,
o motor pode bloquear.)
1: Activado (Aceleração parada
quando o nível L3-02 é excedido.
A aceleração inicia-se novamente
quando a corrente cai abaixo do
nível de prevenção de bloqueio).
2: Modo de aceleração inteligente
(utilizando o nível L3-02 como base,
a aceleração é ajustada automatica-
mente. O tempo de aceleração defi-
nido é ignorado.)
L3-04
Selecção de
prevenção con-
tra bloqueio
durante a desa-
celeração
0: Desactivado (Desaceleração defi-
nida. Se o tempo de desaceleração
for demasiado curto, poderá ocor-
rer uma sobretensão bus DC .)
1: Activado (a desaceleração é parada
quando a tensão do bus DC excede
o nível de prevenção de bloqueio .
A desaceleração inicia-se novamente
quando a tensão cai abaixo do nível
de prevenção de bloqueio.)
2: Modo de desaceleração inteligente
(a taxa de desaceleração é ajustada
automaticamente por forma que o
variador possa desacelerar no mais
curto intervalo de tempo. O tempo de
desaceleração definido é ignorado.)
3: Activado com a resistência de frenagem
Reposição de falha
L5-01
Número de ten-
tativas de reiní-
cio automático
Define o número de tentativas de reinício
automático. É reiniciado automaticamente
após uma falha e executa uma pesquisa
de velocidade na frequência de operação.
L5-02
Selecção da
operação de
reinício
automático
Define se é activado um relé de falha
durante o reinício devido a falha.
0: Sem saída (o relé de falha não
é activado.)
1: Saída (o relé de falha é activado.)
Número
do parâ-
metro
Nome Descrição
