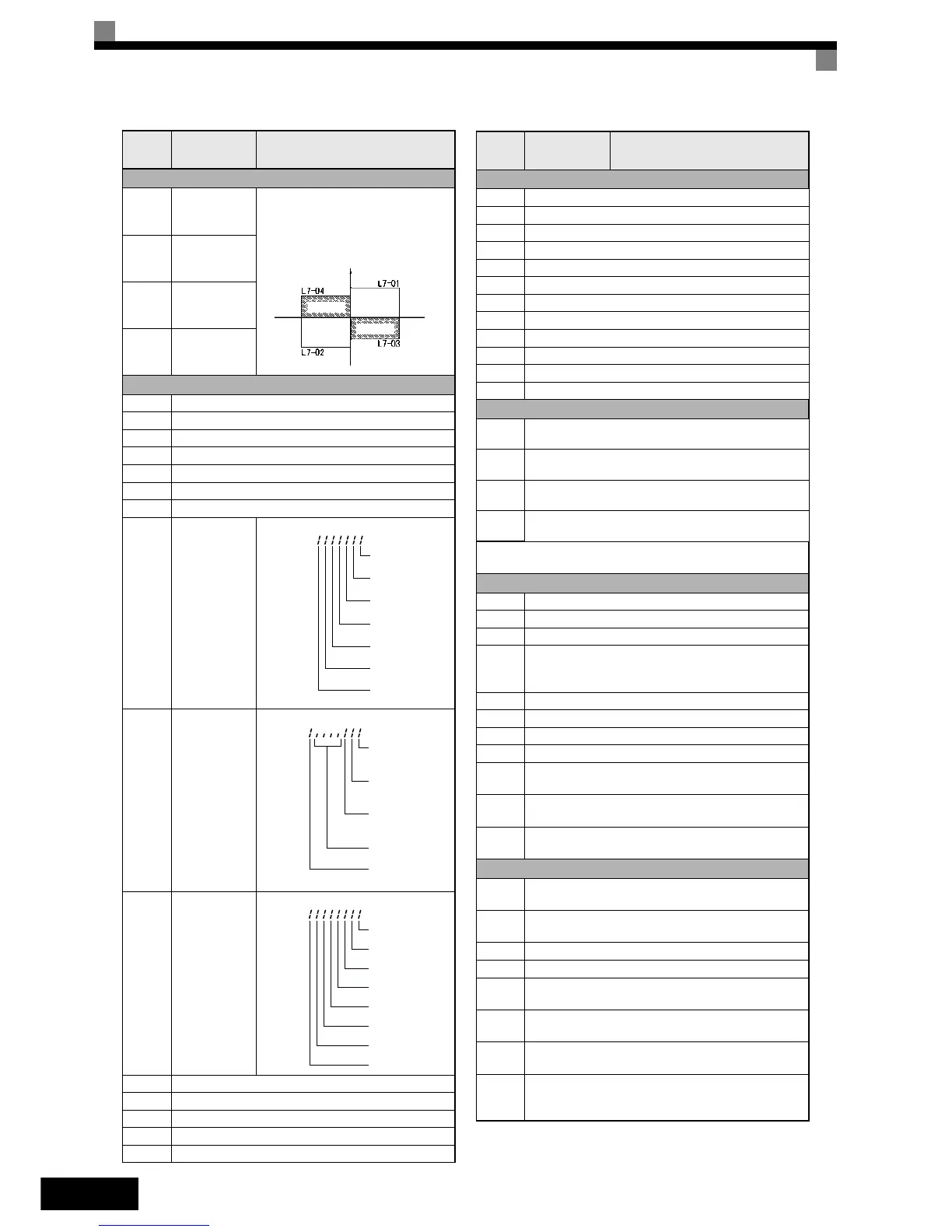

Limite do binário (apenas em OLV e CLV)
L7-01
Limite do biná-
rio da trans-
missão directa
Define o valor do limite do binário
como percentagem do binário nomi-
nal do motor. Podem ser definidas
quatro regiões individualmente.
L7-02
Limite do biná-
rio da trans-
missão inversa
L7-03
Limite do biná-
rio regenera-
tivo directo
L7-04
Limite do biná-
rio regenera-
tivo inverso
Dados do monitor
U1-01 Frequência de referência em Hz/rpm
U1-02 Frequência de saída em Hz/rpm
U1-03 Corrente de saída em A
U1-06 Tensão de saída em VAC
U1-07 Tensão no bus DC em VDC
U1-08 Potência de saída em kW
U1-09 Binário de referência
U1-10
Estado do
terminal de
entrada
Apresenta o estado ON/OFF da entrada
U1-11
Estado do ter-
minal de saída
Apresenta o estado ON/OFF da saída
U1-12
Estado da
operação
Estado de funcionamento do variador.
U1-13 Tempo de operação cumulativo em horas
U1-21 Entrada ASR
U1-22 Saída ASR
U1-34 Parâmetro de falha OPE
U1-40 Tempo de operação do ventilador de arrefecimento em horas
Número
do parâ-
metro
Nome Descrição
Binário de saída
Binário positivo
Inverso
Binário negativo
Número
de
rotações
Regen.
Directo
Regen.
U1-10 =
1: Comando FWD
(S1) está ligado ON
1: Comando REV
(S2) está ligado
1: Entrada múltipla 1
(S3) está ligado
1: Entrada múltipla 2
(S4) está ligado
1: Entrada múltipla 3
(S5) está ligado
1: Entrada múltipla 4
(S6) está ligado
1: Entrada múltipla 5
(S7) está ligado
U1-11 =
1: Saída de contacto
multi-função 1
(M1-M2) está ligado
1: Saída de contacto
multi-função 2
(M3-M4) está ligado
1: Saída de contacto
multi-função 3
(M5-M6) está ligado
Não utilizado
(Sempre a 0).
1: Saída de erro
(MA/MB-MC) está lig
U1-12 =
Run
1: Velocidade zero
1: Inverso
1: Entrada do sinal d
1: Falha menor
Dados de rastreio da falha
U2-01 Falha de corrente
U2-02 Última falha
U2-03 Frequência de referência na falha
U2-04 Frequência de saída na falha
U2-05 Corrente de saída na falha
U2-07 Referência da tensão de saída na falha
U2-08 Tensão do bus DC na falha
U2-09 Potência de saída na falha
U2-11 Estado do terminal de entrada na falha
U2-12 Estado do terminal de saída na falha
U2-13 Estado da operação na falha
U2-14 Tempo de operação cumulativo na falha
Dados de histórico de falhas
U3-01 a
U3-04
Última falha a quarta última falha
U3-05 a
U3-08
Tempo de operação cumulativo na falha 1 a 4
U3-09 a
U3-14
Quinta falha a décima última falha
U3-15 a
U3-20
Tempo acumulado da quinta à décima falha
* As falhas seguintes não são registadas no registo de erro:
CPF00, 01, 02, 03, UV1 e UV2.
Selecções da função de entrada digital (H1-01 a H1-05)
3 Velocidade de referência multi-passo 1
4 Velocidade de referência multi-passo 2
5 Velocidade de referência multi-passo 3
6
Comando da frequência de regulação ponto a ponto
(prioridade mais elevada que a velocidade de referên-
cia multi-passo)
7 Tempo de aceler./desacel. 1
F Não utilizado (definido quando não é utilizado um terminal)
14 Reposição da falha (reposto quando ligado)
19 Desactivação do controlo do PI
20 a 2F
Falha externa; Modo de entrada: Contacto NA/contacto
NF, Modo de detecção: Normal/durante o funcionamento
71
Alteração do controlo de velocidade/binário
(ON: Controlo binário
77
Interruptor do ganho do controlo de velocidade (ASR)
(ON: C5-03)
Selecções da função de saída digital (H2-01 e H2-02)
0
Durante a execução 1 (ON: o comando run está
ON ou está a ser efectuada saída de tensão)
6
Operação do variador preparada;
PRONTA: Após inicialização ou sem falhas
F Não utilizado. (Definido quando não é utilizado o terminal.)
10 Falha menor (Alarme) (ON: Alarme apresentado)
1A
Durante o funcionamento inverso
(ON: Durante o funcionamento inverso)
1F
Pré-alarme de sobrecarga do motor (OL1, incluindo
OH3) (ON: 90% ou mais do nível de detecção)
30
Durante o limite do binário (limite de corrente)
(ON: Durante o limite do binário)
32
Activado se o ASR está a funcionar no limite do biná-
rio. A saída do ASR torna-se o binário de referência,
o motor está a rodar no limite de velocidade.
Número
do parâ-
metro
Nome Descrição
