RU-9
Клеммы силовых цепей
Таблица 1 содержит перечень клемм силовых цепей, их обозначения и функции.
Подключайте клеммы только в соответствии с их назначением.
Таблица 1 Назначение клемм силовой цепи (инверторы класса 200 В и 400 В)
Клеммы цепей управления
Рис. 5 показывает расположение клемм цепей управления. Функции клемм схемы управления
перечислены в Таблица 2. Используйте клеммы только по назначению.

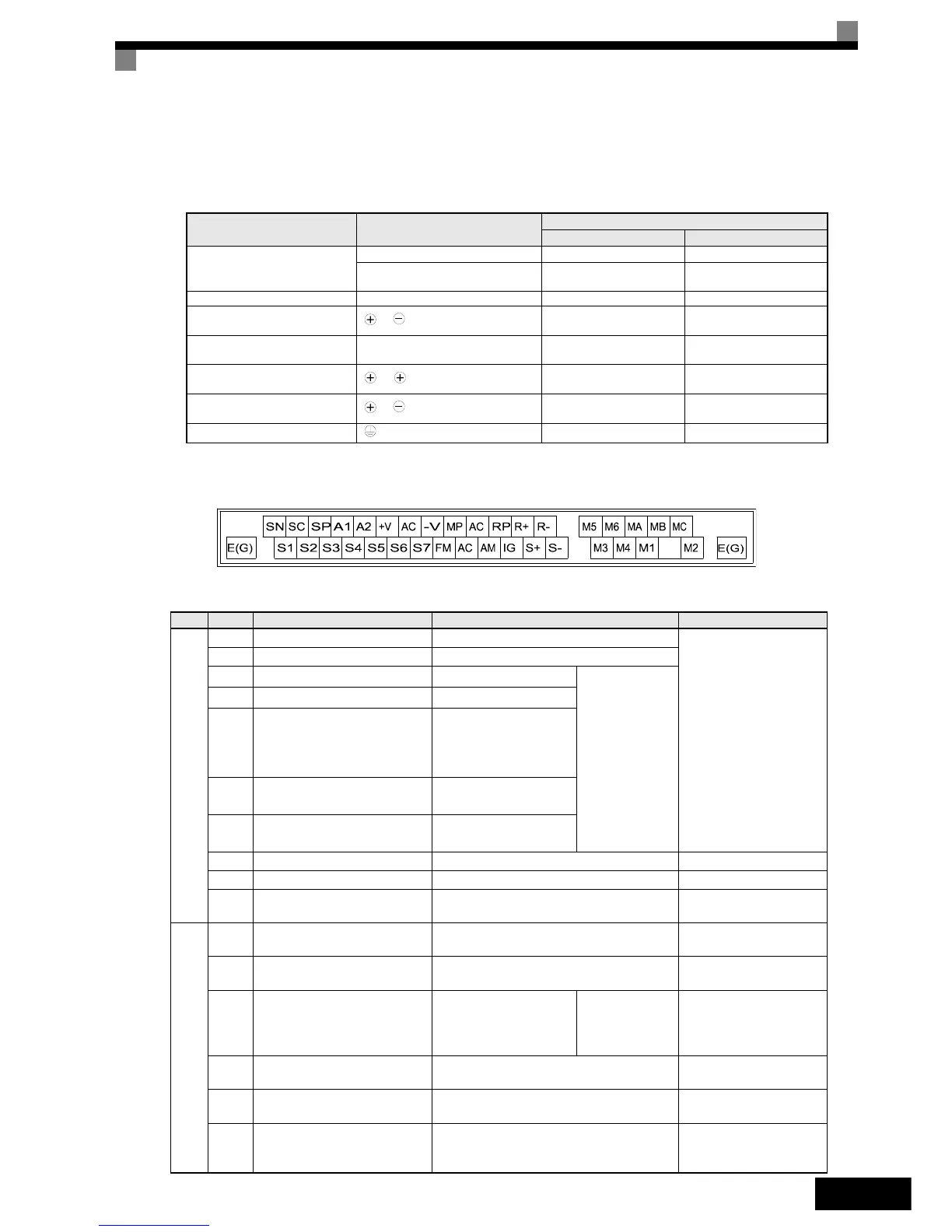

Рис. 5 Расположение клемм цепей управления
Таблица 2 Клеммы схемы управления и их функции, выбранные по умолчанию
Назначение Обозначения клемм
Модель: CIMR-F7Z
Инверторы класса 200 В Инверторы класса 400 В
Ввод напряжения
электропитания
(входная силовая цепь)
R/L1, S/L2, T/L3 20P4 ... 2110 40P4 ... 4300
R1/L11, S1/L21, T1/L31 2022 … 2110 4022 … 4300
Выходы инвертора U/T1, V/T2, W/T3 20P4 ... 2110 40P4 ... 4300
Клеммы шины постоянного
тока
1,
20P4 ... 2110 40P4 ... 4300
Подключение блока
тормозного резистора
B1, B2 20P4 ... 2018 40P4 ... 4018
Подключение дросселя
постоянного тока
1, 2
20P4 ... 2018 40P4 ... 4018
Подключение тормозного
блока
3,
2022 … 2110 4022 … 4300
Заземление 20P4 ... 2110 40P4 ... 4300
Тип Номер Наименование сигнала Функция Уровень сигнала
Дискретные входы
S1
Команда «Ход вперед/Стоп»
ВКЛ: Ход вперед; ВЫКЛ: Стоп
24 В=, 8 мА
Оптронная развязка
S2 Команда «Ход назад/Стоп» ВКЛ: Ход назад; ВЫКЛ: Стоп
S3
Вход «Внешняя ошибка»
*1
ВКЛ: Ошибка.
Функции
выбираются
с помощью
параметров
H1-01 ... H1-05.
S4
Сброс ошибки
*1
ВКЛ: Сброс
S5
Команда ступенчатого
переключения скорости 1
*1
(Переключатель основного/
вспомогательного задания)
ВКЛ: Вспомогательное
задание частоты
S6
Команда ступенчатого
переключения скорости 2
*1
ВКЛ: Скорость 2
S7
Задание частоты толчкового
хода
*1
ВКЛ: Частота
толчкового хода
SC
Общая цепь дискретных входов
––
SN
Нейтраль дискретных входов
––
SP
Напряжение питания
дискретных входов
+24 В= для дискретных входов
24 В=, макс. 250 мА
*2
Аналоговые входы
+V Выход питания 15 В
Напряжение питания 15 В для
аналоговых входов задания частоты
15 В (Maкс. ток.: 20 мА)
A1 Задание частоты 0 ... +10 В/100 %
–10 ... +10 В (20 кОм)
0 ... +10 В (20 кОм)
A2
Вспомогательное задание
частоты
Вспомогательное
аналоговое задание
частоты;
4 ... 20 мA (250 Ом)
Функция
выбирается
параметром
H3-09.
4 ... 20 мА (250 Ом)
0 ... +10 В (20 кОм)
0 ... 20 мА (250 Ом)
–V Выход питания -15 В
Напряжение питания –15 В для
аналоговых входов задания частоты
AC
Общая цепь аналоговых
входов
––
E(G)
Провод экрана,
дополнительная точка
заземления
––
