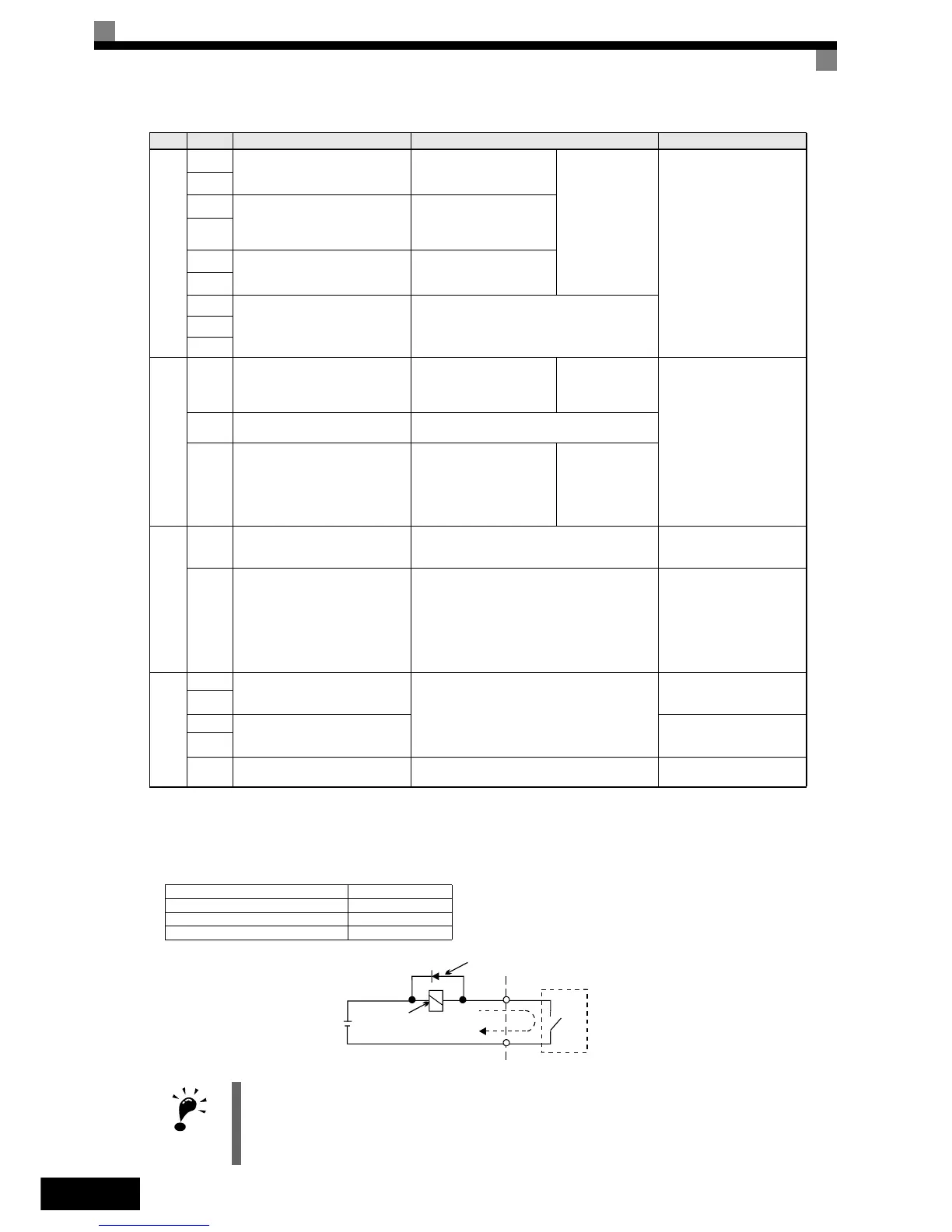

Рис. 6 Подключение шунтирующего диода
Дискретные выходы
М1
Вращение (Ход)
(норм. разомкн.)
Замкнут в режиме
«Ход»
Функция
выбирается
параметрами
H2-01 ... H2-03
Релейные выходы
Допустимая нагрузка
контактов:
макс. 1 А при 250 В~
макс. 1 А при 30 В=
*3
М2
М3
Нулевая скорость
(норм. разомкн.)
Замкнут при нулевом
(b2-01) или более
низком уровне
выходной частоты
M4
M5
Обнаружение согласования
скорости (норм. разомкн.)
ВКЛ: В пределах ±2 Гц
от заданной частоты
M6
МА
Выход сигнализации
ошибки
Замкнут между МА и МС при ошибке
Разомкнут между МB и МС при ошибке
МВ
MC
Аналоговые выходные сигналы
FM Выходная частота
Аналоговый сигнал
значения выходной
частоты;
0 ... 10 В; 10 В при Fмакс.
Функция
выбирается
параметром
H4-01
0 ... +10 В макс. ±5 %,
макс. 2 мА
–10 ... +10 В макс. ±5 %,
макс. 2 мА
4 ... 20 мА
AC
Общая цепь выходных
аналоговых сигналов
–
AM
Выходная мощность
инвертора
Аналоговый сигнал
значения выходной
мощности;
0 ... 10В; 10 В при макс.
допуст. мощн. двиг.
Функция
выбирается
параметром
H4-04
Импульсные входы-выходы
RP Импульсный вход
H6-01 (Вход задания частоты)
*4
0 ... 32 кГц (3 кОм)
Напряжение высокого
уровня 3,5 ... 13,2 В
МР Импульсный выход H6-06 (Выходная частота)
0 ... 32 кГц
Выход +15 В (2,2 кОм)
RS-485/422
R+
Вход интерфейса
MEMOBUS
Для 2-проводного интерфейса RS-485:
замкните накоротко R+ и S+,
а также R- и S-.
Дифференциальный
выход,
оптронная развязка
R-
S+
Выход интерфейса
MEMOBUS
Дифференциальный
вход,
оптронная развязка
S-
IG
Общий вывод сигнальных
цепей
––
*1. Для входов S3 ... S7 указаны функции, выбранные по умолчанию. При 3-проводном управлении по умолчанию выбраны
следующие функции: S5 - 3-проводное управление, S6 – команда ступенчатого переключения скорости 1 и S7 - команда
ступенчатого переключения скорости 2.
*2. Этот источник не должен использоваться для питания каких-либо внешних устройств.
*3. При коммутации индуктивной нагрузки, например, обмотки реле, питаемой от источника постоянного тока, подключайте
шунтирующий диод, как показано на Рис. 6
*4. Параметры импульсного входа приведены в следующей таблице:
Напряжение низкого уровня 0,0 … 0,8 В
Напряжение высокого уровня 3,5 ... 13,2 В
Длительность высокого (скважность) 30 %…70 %
Частота импульсов 0 ... 32 кГц
BAЖNO
1. Подключение цепей дискретных входов S1 … S7 на Рис. 4 показано для случая, когда источником
сигналов являются механические контакты или транзисторы NPN-типа (общий 0 В, отрицательная
логика). Такая схема выбрана по умолчанию.
Подключение транзисторов PNP-типа и использование внешнего источника питания 24 В описано
в
Таблица 3.
2. Дроссель постоянного тока является опцией только для инверторов мощностью 18,5 кВт и ниже. При
подключении дросселя постоянного тока снимите перемычку.
Тип Номер Наименование сигнала Функция Уровень сигнала
Внешнее питание:
макс. 30 В=
Обмотка
Шунтирующий диод
макс. 1 A
Шунтирующий диод должен
выбираться исходя из
максимального напряжения цепи.
