Omron VARISPEED F7

RU-11
 Отрицательная/положительная логика (выбор NPN/PNP)
С помощью перемычки CN5 для входов можно выбирать отрицательную (общий 0 В, NPN)
или положительную (общий +24 В, PNP) логику управления. Также имеется возможность
использования внешнего источника питания, что позволяет более гибко выбирать способы
подачи сигналов.

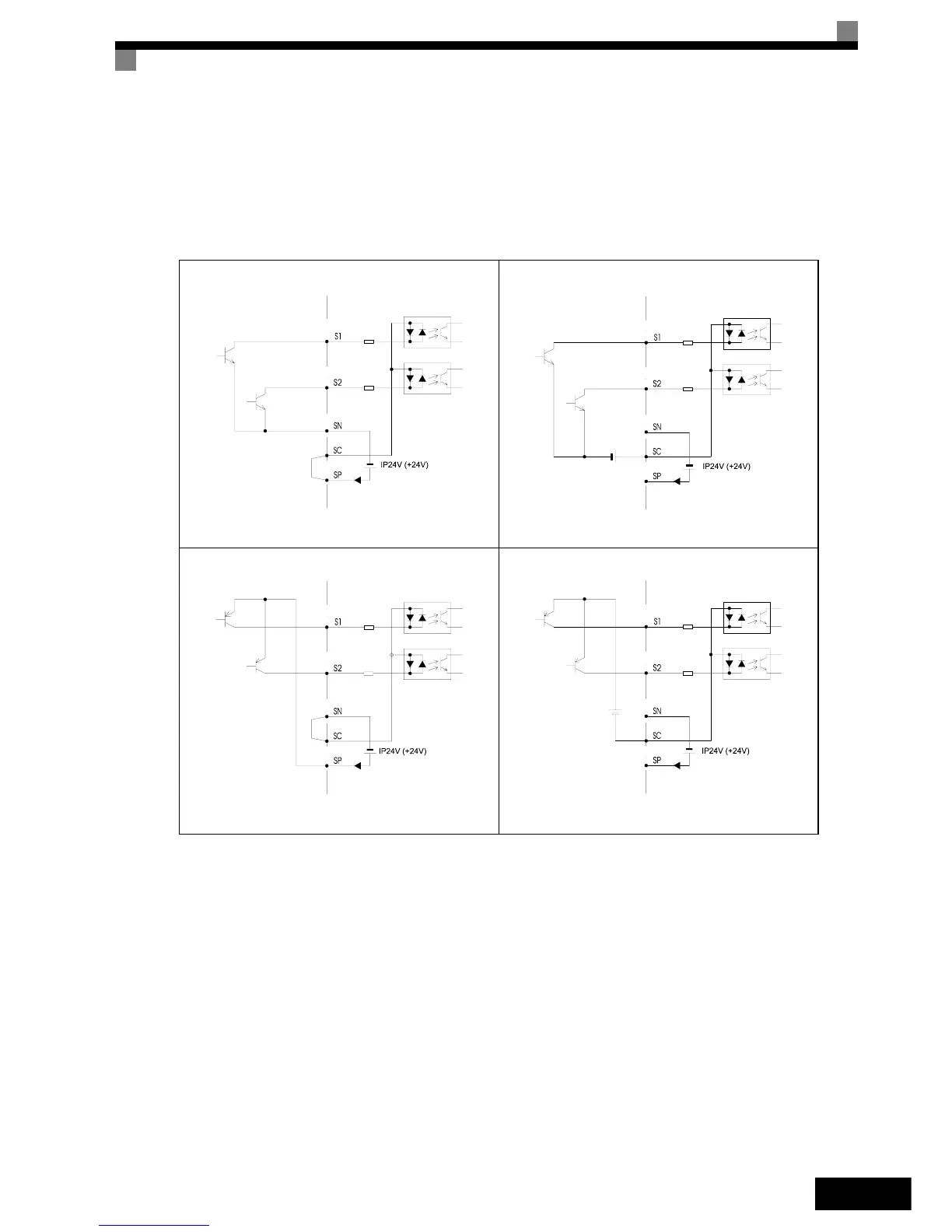

Таблица 3 Отрицательная/положительная логика и входные сигналы
Внутренний источник питания –
Отрицательная логика (NPN)
Внешний источник питания -
Отрицательная логика (NPN)
Внешнее +24 В
В
нутренни
й
источник питания –
Положительная логика (PNP)
В
нешни
й
источник питания -
Положительная логика (PNP)
Внешнее +24 В
