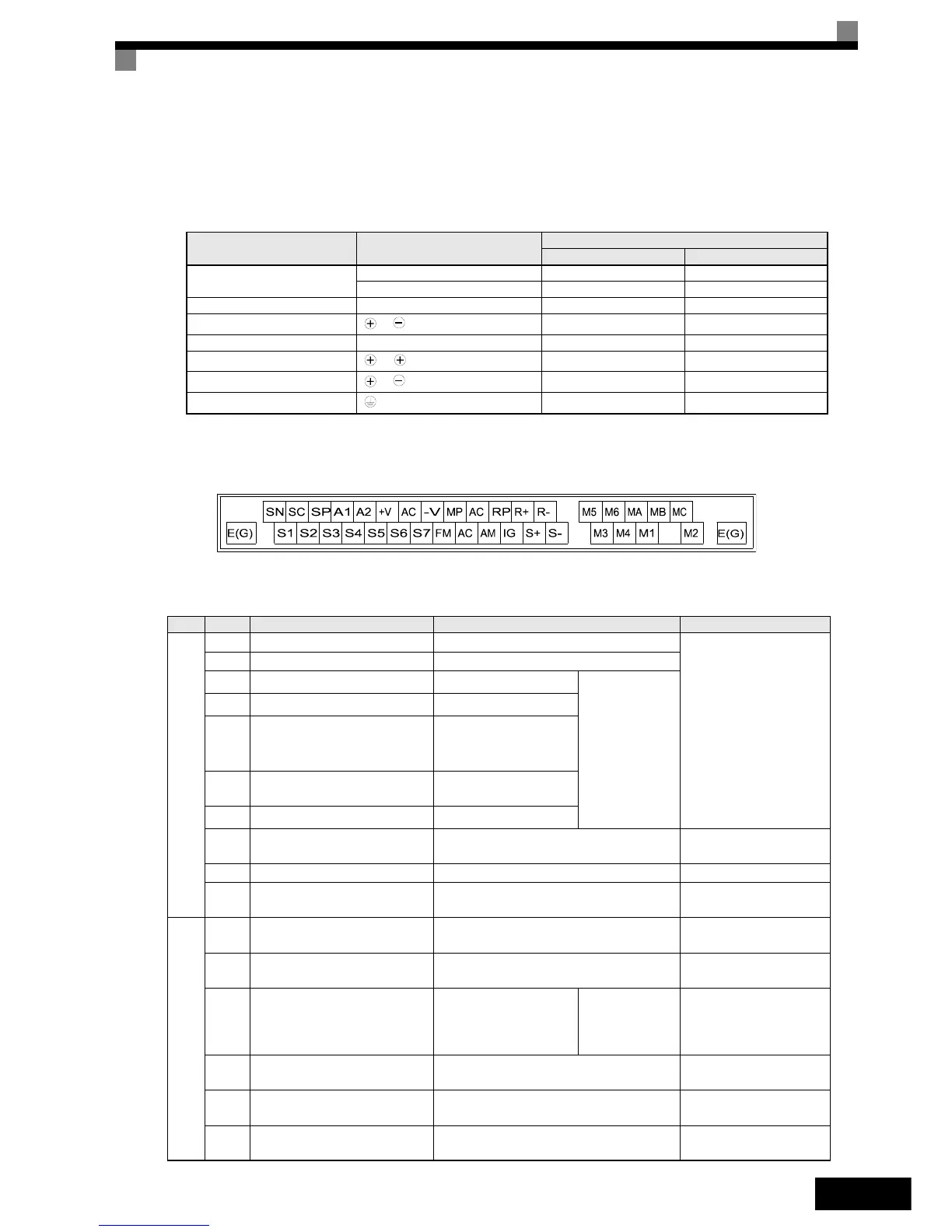

DE-9
Leistungsklemmen
Die Funktionen der Leistungsklemmen werden entsprechend der Klemmensymbole in Tabelle 1
zusammengefasst. Verdrahten Sie die Klemmen ordnungsgemäß für den gewünschten Zweck.
Tabelle 1 Funktionen der Leistungsklemmen (200- und 400-V-Klasse)
Steuerklemmen
Abb 5 Zeigt die Anordnung der Steuerklemmen. Die Funktionen der Steuerklemmen sind in Tabelle 2
aufgeführt. Verwenden Sie alle Klemmen bestimmungsgemäß.
Abb 5 Anordnung der Steuerklemmen
Tabelle 2 Steuerklemmen mit Standardeinstellungen
Funktion Klemmensymbol
Modell: CIMR-F7Z
200-V-Klasse 400-V-Klasse
Spannungsversorgung
R/L1, S/L2, T/L3 20P4 bis 2110 40P4 bis 4300
R1/L11, S1/L21, T1/L31 2022 bis 2110 4022 bis 4300
Frequenzumrichterausgänge U/T1, V/T2, W/T3 20P4 bis 2110 40P4 bis 4300
Zwischenkreis-Klemmen
1,
20P4 bis 2110 40P4 bis 4300
Bremswiderstand-Anschluss B1, B2 20P4 bis 2018 40P4 bis 4018
DC-Drossel-Anschluss
1, 2
20P4 bis 2018 40P4 bis 4018
Anschluss für Bremseinheit
3,
2022 bis 2110 4022 bis 4300
Masse 20P4 bis 2110 40P4 bis 4300
Typ Nr. Signalbezeichnung Funktion Signalspezifikation
Digitale Eingangssignale
S1 Vorwärts-Start/Stopp-Befehl Vorwärts-Start bei EIN, Stopp bei AUS.
24 V DC, 8 mA
Optokoppler-Isolation
S2 Rückwärts-Start/Stopp-Befehl Rückwärts-Start bei EIN, Stopp bei AUS.
S3
Externer Fehlereingang
*1
Fehler bei EIN.
Funktionen
werden
durch die
Einstellungen
H1-01 bis
H1-05
ausgewählt.
S4
Fehlerrücksetzung
*1
Rücksetzung bei EIN.
S5
Festfrequenz-Befehl 1
*1
(Umschaltung Haupt-/
Hilfsfrequenzsollwert)
Hilfsfrequenzsollwert
bei EIN.
S6
Festfrequenz-Befehl 2
*1
Festfrequenz-Befehl 2
bei EIN.
S7
Jog-Frequenzsollwert
*1
Jog-Frequenz bei EIN.
SC
Bezugspotenzial
Digitaleingänge
––
SN Digitaleingang Neutral
SP
Spannungsversorgung
Digitaleingänge
+24 V DC Spannungsversorgung für
Digitaleingänge
24 V DC, max. 250 mA
*2
Analoge Eingangssignale
+V 15-V-Ausgang
15-V-Versorgungsspannung für analoge
Sollwerte
15 V (Max. Strom: 20 mA)
A1 Frequenzsollwert 0 bis +10 V/100 %
–10 bis +10 V (20 kΩ)
0 bis +10 V (20 k)
A2 Zusatzfrequenzsollwert
Analoger
Zusatzfrequenzsollwert;
4 bis 20 mA (250 )
Funktions-
auswahl mittels
Einstellung von
H3-09.
4 bis 20 mA (250 )
0 V bis +10 V (20 k)
0 bis 20 mA (250 )
–V –15-V-Ausgang
–15-V-Versorgungsspannung für analoge
Sollwerte
AC
Bezugspotenzial für analogen
Sollwert
––
Erde
Abschirmung, Anschlusspunkt
für optionale Erdungsleiter
––
