Omron VARISPEED F7

DE-19

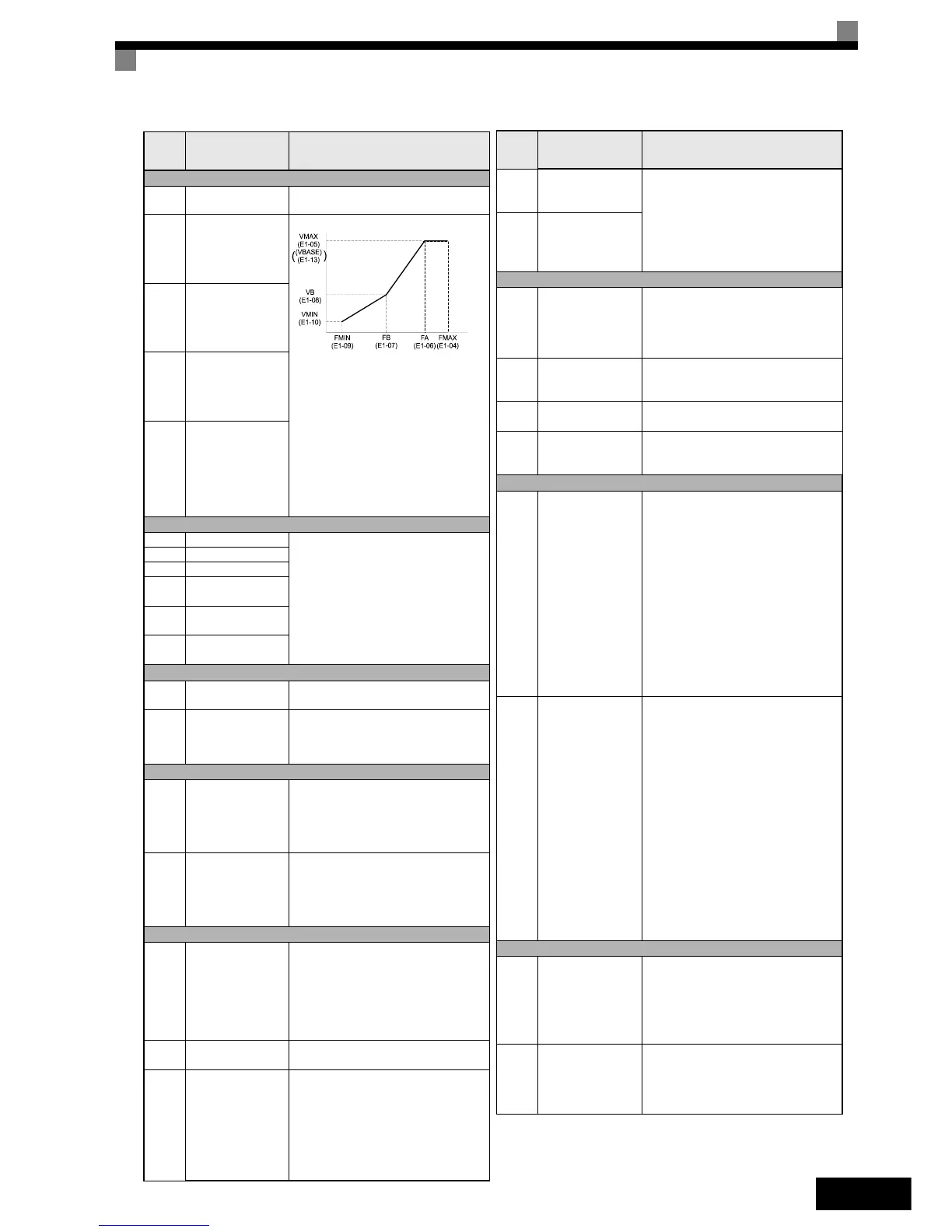

Einstellung der U/f-Kennlinie
E1-01
Einstellung der
Eingangsspannung
Diese Einstellung dient als Referenzwert
für die Schutzfunktionen.
E1-04
Maximale
Ausgangs-
frequenz (FMAX)
Zur Einstellung der U/f-Charakteristik
mit linearer Kennlinie stellen Sie für
E1-07 und E1-09 dieselben Werte ein.
In diesem Fall wird die Einstellung für
E1-08 übergangen.
Stellen Sie sicher, dass die vier
Frequenzen in der folgende
Reihenfolge eingestellt werden:
E1-04 (FMAX) ≥ E1-06 (FA) > E1-07
(FB) ≥ E1-09 (FMIN)
E1-05
Max. Ausgangs-
spannung (VMAX)
E1-06 Nennfrequenz (FA)
E1-13
Nennspannung
(VBASE)
Motordateneinstellungen
E2-01 Motornennstrom
Einstellung der Motordaten
E2-02
Motornennschlupf
E2-03 Motorleerlaufstrom
E2-04
Anzahl der
Motorpole
E2-09
Reibungsverluste
im Motor
E2-11
Motor-Nennaus-
gangsleistung
Impulsgeber-Optionskonfiguration
F1-01
Impuls-
geberauflösung
Einstellung der Anzahl von
Geberimpulsen pro Umdrehung.
F1-05
Impulsgeber-
Drehrichtung
0: Phase A läuft bei Vorwärts-
Startbefehl voraus.
1: Phase B läuft bei Vorwärts-
Startbefehl voraus.
Digitale E/A-Einstellungen
H1-01
bis
H1-05
Funktionsauswahl
für Klemmen
S3 bis S7
Eine Übersicht über die
verschiedenen Auswahlmöglichkeiten
finden Sie im Kapitel Seite 20,
Funktionsauswahl für Digitaleingänge
(H1-01 bis H1-05).
H2-01
und
H2-02
Funktionsauswahl
für Klemmen M1-
M2 und M3-M4
Eine Übersicht über die
verschiedenen Auswahlmöglichkeiten
finden Sie im Kapitel Seite 20,
Funktionsauswahl für Digitalausgänge
(H2-01 und H2-02).
Analoge E/A-Einstellungen
H3-08
Einstellung des
Signalpegels für
Multifunktions-
Analogeingang A2
Auswahl des Signalpegels für
Multifunktions-Analogeingang A2.
0: 0 bis +10 V (11 Bit).
1: –10 bis +10 V
2: 4 bis 20 mA (9 Bit)
Schalten Sie S1-2 auf „V”, bevor Sie
einen Spannungseingang verwenden.
H3-09
Funktionsauswahl für
Analogeingang A2.
Auswahl der Funktion für
Multifunktions-Analogeingang A2.
H3-13
Umschaltung
Klemme A1/A2
Wählt aus, an welcher Klemme der
Hauptfrequenzsollwert eingegeben
werden kann.
0: Analogeingang 1 an Klemme A1 für
den Hauptfrequenzsollwert
verwenden.
1: Analogeingang 2 an Klemme A2 für den
Hauptfrequenzsollwert verwenden.
Para-
meter-
Nr.
Name Beschreibung
Ausgangsspannung (V)
Frequenz (Hz)
H4-01
Auswahl der
Überwachung an
Klemme FM
Einstellung der Nummer des
Überwachungspunktes (U1-),
der über Klemme FM/AM ausgegeben
werden soll.H4-04
Auswahl des
Überwachung-
punktes an
Klemme AM
Impulsfolge-E/A
H6-01
Funktionsauswahl
für Impulseingang
Auswahl der Funktion des
Impulseingangs.
0: Frequenzsollwert
1: PID-Istwert
2: PID-Zielwert
H6-02
Skalierung für
Impulseingang
Einstellung der Impulsfrequenz in Hz,
die 100 % der in H6-01 eingestellten
Funktion entspricht.
H6-06
Impulsausgangs-
auswahl
Wahl des über den Impulsausgang
ausgegebenen Werts (U1-)
H6-07
Skalierung des
Impulsausgangs
Einstellung der Impulsfrequenz in Hz,
wenn die ausgegebene Größe 100 %
beträgt.
Blockierschutz
L3-01
Auswahl für
Blockierschutz bei
Beschleunigung
(nicht verfügbar in
CLV)
0: Deaktiviert (Beschleunigung wie
eingestellt. Unter einer schweren
Last kann der Motor blockieren).
1: Aktiviert (Beschleunigung wird bei
Überschreiten des in L3-02
eingestellten Stroms gestoppt. Die
Beschleunigung wird fortgesetzt,
wenn der Strom unter den
Blockierschutzgrenzwert gefallen ist).
2: Intelligenter Beschleunigungsmodus
(Beschleunigung wird unter
Verwendung des in L3-02
eingestellten Werts als Basis
automatisch geregelt. Die
eingestellte Verzögerungszeit wird
ignoriert.)
L3-04
Auswahl für
Blockierschutz bei
Verzögerung
0: Deaktiviert (Verzögerung wie
eingestellt. Bei zu kurzer
Verzögerungszeit kann es zum
Auftreten einer Zwischenkreis-
Überspannung kommen.)
1: Aktiviert (Verzögerung wird gestoppt,
wenn die Zwischenkreisspannung
den Blockierschutzgrenzwert
überschreitet. Sobald die
Zwischenkreisspannung wieder unter
den Blockierschutzgrenzwert gefallen
ist, setzt die Verzögerung wieder ein.)
2: Intelligenter Verzögerungsmodus
(die Verzögerungsrate wird
automatisch so eingestellt, dass die
Verzögerung in kürzestmöglicher
Zeit erfolgt. Die eingestellte
Verzögerungszeit wird ignoriert.)
3: Aktiviert mit Bremswiderstand
Neustart bei Fehler
L5-01
Anzahl
automatischer
Neustartversuche
Legt die Anzahl automatischer
Neustartversuche fest.
Bei einem Neustart nach einem Fehler
wird automatisch eine Drehzahlbestim-
mung mit Start bei der letzten Aus-
gangsfrequenz durchgeführt.
L5-02
Auswahl des
automatischen
Neustarts
Legt fest, ob während eines Fehler-
Neustarts ein Fehlerrelais aktiviert wird.
0: Kein Ausgang (Fehlerrelais wird
nicht aktiviert.)
1: Ausgang (Fehlerrelais wird aktiviert.)
Para-
meter-
Nr.
Name Beschreibung
