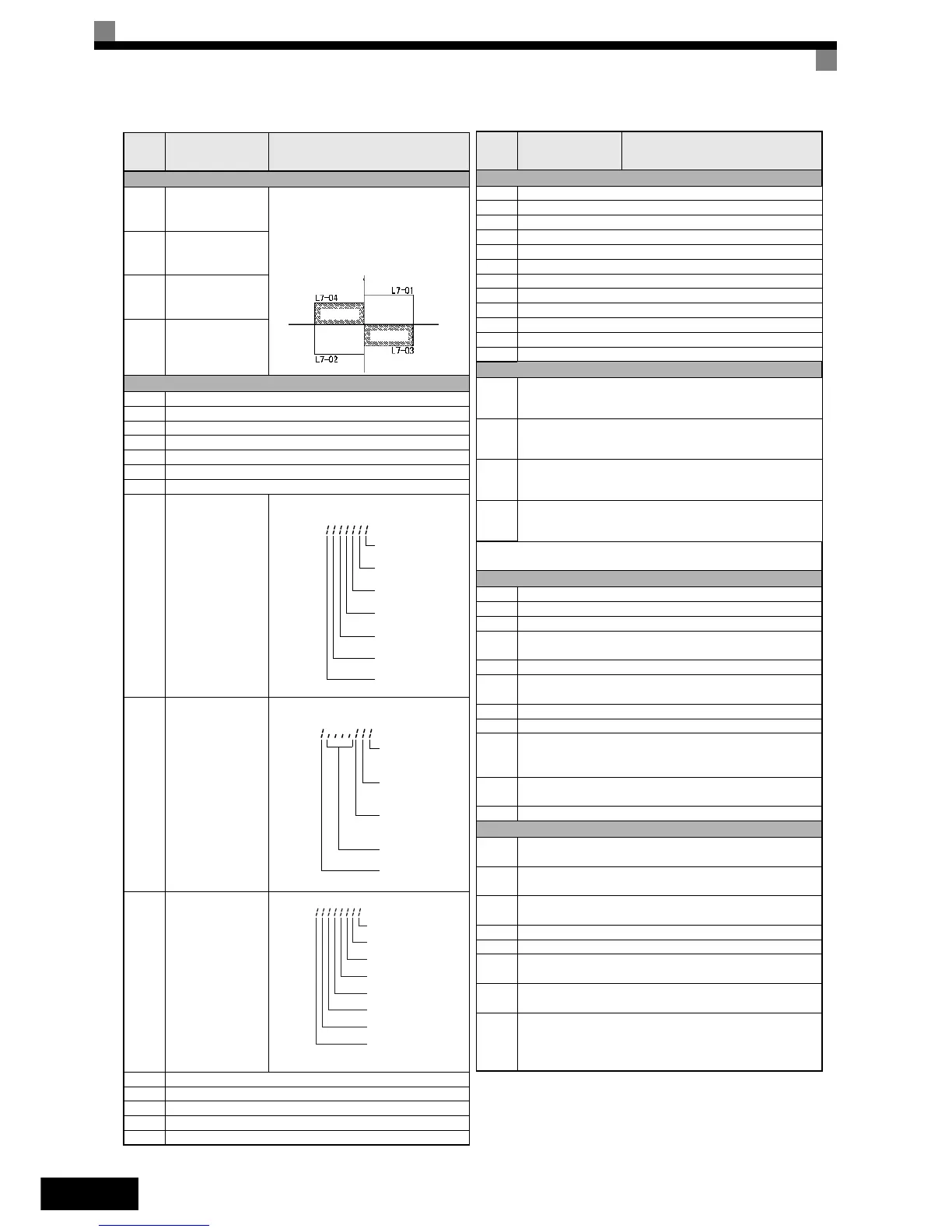

DE-20
Drehmomentgrenzwert (nur OLV und CLV)
L7-01
Drehmoment-
grenzwert vorwärts
motorisch
Einstellung des
Drehmomentgrenzwerts als
Prozentsatz des Motor-
Nenndrehmoments. Es können vier
einzelne Bereiche eingestellt werden. L7-02
Drehmoment-
grenzwert rückwärts
motorisch
L7-03
Drehmoment-
grenzwert vorwärts
generatorisch
L7-04
Drehmoment-
grenzwert rückwärts
generatorisch
Überwachungsdaten
U1-01 Frequenzsollwert in Hz/U/min
U1-02 Ausgangsfrequenz in Hz/U/min
U1-03 Ausgangsstrom in A
U1-06 Ausgangsspannung in V AC
U1-07 Zwischenkreisspannung in V DC
U1-08 Ausgangsleistung in kW
U1-09 Drehmomentsollwert
U1-10
Eingangs-
klemmenstatus
Zeigt den EIN/AUS-Status der
Eingänge an.
U1-11
Ausgangs-
klemmenstatus
Zeigt den EIN/AUS-Status der
Ausgänge an.
U1-12 Betriebsstatus
Frequenzumrichter-Betriebszustand.
U1-13 Kumulative Betriebszeit in Std.
U1-21 ASR-Eingang
U1-22 ASR output
U1-34 OPE-Fehlerparameter
U1-40 Kühllüfter-Betriebszeit in Std.
Para-
meter-
Nr.
Name Beschreibung
Ausgangsdrehmoment
Positives Drehmoment
Rück-
Motor-
drehzahl
Generato-
rischer Betrieb
Vorwärts-
Generato-
rischer Betrieb
U1-10 =
1: FWD-Befehl
(S1) ist EIN
1: REV-Befehl
(S2) ist EIN
1: Multifunktionseingang 1
(S3) ist EIN
1: Multifunktionseingang 2
(S4) ist EIN
1: Multifunktionseingang 3
(S5) ist EIN
1: Multifunktionseingang 4
(S6) ist EIN
1: Multifunktionseingang 5
(S7) ist EIN
U1-11 =
1: Multifunktions-
Relais 1
(M1-M2) ist EIN
1: Multifunktions-
Relais 2
(M3-M4) ist EIN
1: Multifunktions-
Relais 3
(M5-M6) ist EIN
Nicht verwendet
(immer 0).
1: Fehlerausgang
(MA/MB-MC) ist EIN
U1-12 =
Betrieb
1: Nulldrehzahl
1: Rückwärts
1: Fehler-Rücksetzsignal
1: Drehzahlübereinstimmung
1: Frequenzumrichter bereit
1: Geringfügiger Fehler
1: Schwerwiegender Fehler
Fehlerverfolgungsdaten
U2-01 Aktueller Fehler
U2-02 Letzter Fehler
U2-03 Frequenzsollwert bei Fehler
U2-04 Ausgangsfrequenz bei Fehler
U2-05 Ausgangsstrom bei Fehler
U2-07 Ausgangsspannungs-Sollwert bei Fehler
U2-08 Zwischenkreisspannung bei Fehler
U2-09 Ausgangsleistung bei Fehler
U2-11 Eingangsklemmenstatus bei Fehler
U2-12 Ausgangsklemmenstatus bei Fehler
U2-13 Betriebsstatus bei Fehler
U2-14 Kumulative Betriebszeit bei Fehler
Fehlerspeicher-Daten
U3-01
bis
U3-04
Letzter bis viertletzter Fehler
U3-05
bis
U3-08
Kumulative Betriebszeit bei Fehler 1 bis 4
U3-09
bis
U3-14
Fünftletzter bis zehntletzter Fehler
U3-15
bis
U3-20
Kumulative Betriebszeit beim fünft- bis zehntletzten Fehler
* Folgende Fehler werden nicht im Fehlerprotokoll aufgezeichnet:
CPF00, 01, 02, 03, UV1 und UV2.
Funktionsauswahl für Digitaleingänge (H1-01 bis H1-05)
3 Festfrequenz-Sollwert 1
4 Festfrequenz-Sollwert 2
5 Festfrequenz-Sollwert 3
6
Jog-Frequenzsollwert (höhere Priorität als Festfrequenz-
Sollwert)
7 Auswahl Beschleunigungs-/ Verzögerungszeit 1
F
Nicht verwendet (Einstellung für nicht verwendete
Klemmen)
14 Fehlerrücksetzung (Rücksetzung bei Wechsel auf EIN)
19 PI-Regelung deaktivieren
20
bis
2F
Externer Fehler; Eingangsart: Schließer-Kontakt/ Öffner-
Kontakt, Erkennungsbetriebsart: Normal/ während des
Betriebs
71
Umschaltung zwischen Drehzahl- und
Drehmomentregelung (EIN: Drehmomentregelung)
77 Umschaltung der ASR-Verstärkung (EIN: C5-03)
Funktionsauswahl für Digitalausgänge (H2-01 und H2-02)
0
Während Betrieb 1 (EIN: START-Befehl auf EIN oder
Spannung wird ausgegeben)
6
Frequenzumrichter betriebsbereit (BEREIT: Initialisierung
abgeschlossen oder keine Fehler
F
Nicht verwendet (Einstellung für nicht verwendete
Klemmen)
10 Geringfügiger Fehler (Alarm) (EIN: Alarm wird angezeigt)
1A Rückwärtsbetrieb (EIN: Während Rückwärtsbetrieb)
1F
Motorüberlast-Vorwarnung (OL1, einschließlich OH3)
(EIN bei min. 90 % des Erkennungspegels)
30
Drehmomentbegrenzung (Stromgrenze)
(EIN: Drehmomentgrenze erreicht)
32
Aktiviert, wenn ASR für den Drehmomentgrenzwert
verwendet wird. Der ASR-Ausgang fungiert als
Drehmomentsollwert, und der Motor läuft mit dem
Drehzahlgrenzwert.
Para-
meter-
Nr.
Name Beschreibung
