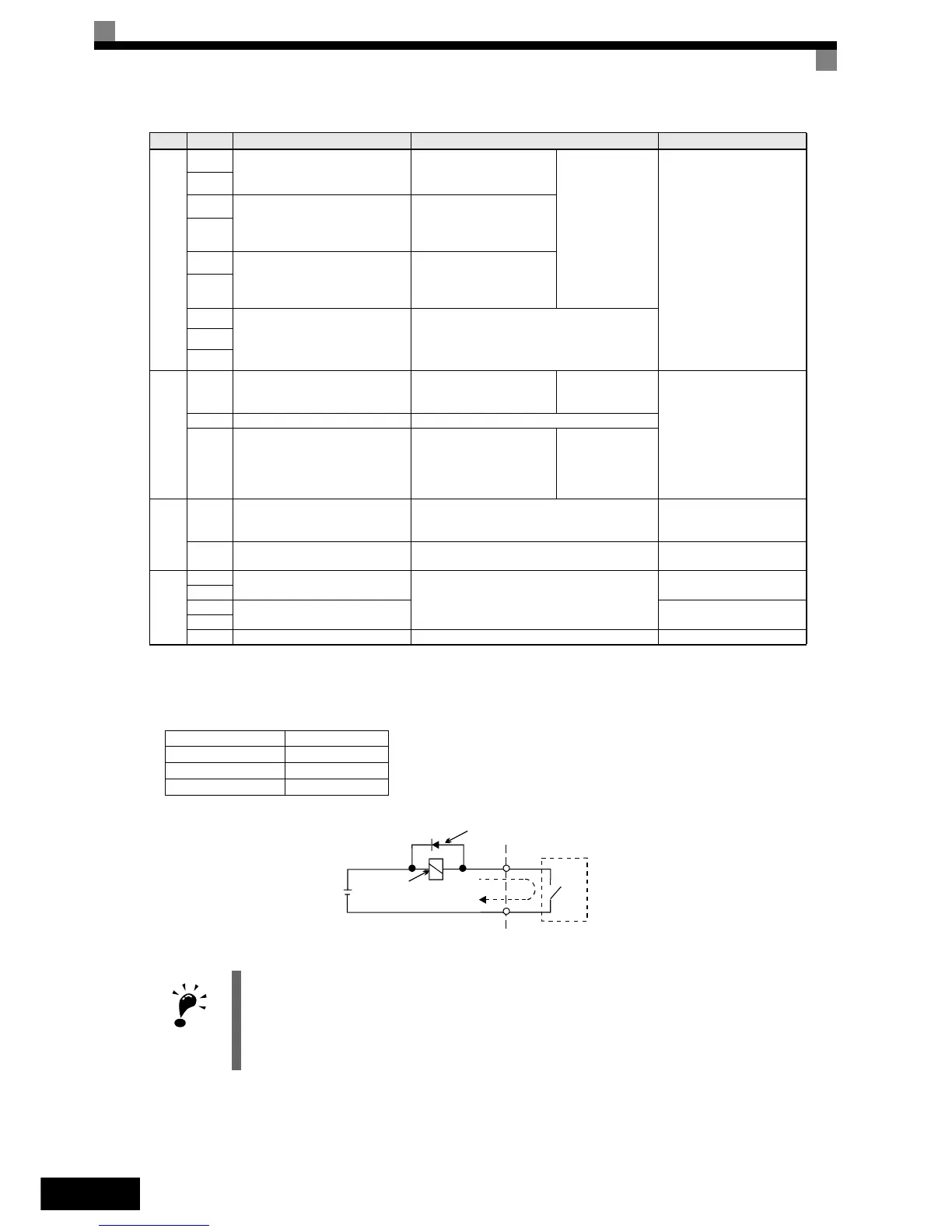

ES-10
Fig. 6 Conexión del diodo
Señales de salida digital
M1
Durante RUN (NA)
Cerrado durante
marcha
Función
seleccionada
por H2-01
a H2-03
Contactos de relé
Capacidad de los
contactos:
1 A máx. a 250 Vc.a.
1 A máx. a 30 Vc.c.
*3
M2
M3
Velocidad cero (NA)
Cerrado cuando
la frecuencia de salida
está en el nivel cero
(b2-01) o inferior
M4
M5
Detección de velocidad
alcanzada (NA)
Entre ±2 Hz
de la frecuencia
configurada cuando
está ON
M6
MA
Señal de salida de fallo
Cerrado en MA y MC durante fallos
Abierto en MB y MC durante fallos
MB
MC
Señales de salida
analógica
FM Frecuencia de salida
Señal de frecuencia
de salida analógica;
0 a 10 V; 10 V=FMAX
Función
seleccionada
por H4-01
0 a +10 V máx. ±5%
2 mA máx.
–10 a +10 V máx. ±5%
2 mA máx.
4 a 20 mA
AC Común de analógica –
AM
Potencia de salida del
variador
Señal de potencia de
salida analógica;
0 a 10 V;
10 V=capacidad del
motor apl. máx.
Función
seleccionada
por H4-04
E/S
de pulsos
RP Entrada de pulsos
H6-01 (entrada de referencia
de frecuencia)
*4
0 a 32 kHz (3 kΩ)
Tensión de alto nivel
3,5 a 13,2 V
MP Salida de pulsos H6-06 (frecuencia de salida)
0 a 32 kHz
+15 V salida (2,2 kΩ)
RS-485/422
R+
Entrada de comunicaciones
MEMOBUS
Para RS-485 de 2 hilos,
puentee R+ y S+, así como R- y S-.
Entrada de diferencial,
aislamiento de PHC
R-
S+
Salida de comunicaciones
MEMOBUS
Entrada de diferencial,
aislamiento de PHC
S-
IG Común de señal – –
*1. La configuración predeterminada corresponde a los terminales S3 a S7.Para una secuencia de 3 hilos, la configuración predeterminada
es una secuencia de 3 hilos para S5, configuración de multivelocidad 1 para S6 y configuración de multivelocidad 2 para S7.
*2. No utilice esta fuente de alimentación para dispositivos externos.
*3. Cuando controle una carga reactiva, como una bobina de relé con alimentación de c.c., inserte siempre un diodo como se muestra
en la Fig. 6
*4. Las especificaciones de entrada de pulsos se muestran en la siguiente tabla:
Tensión de nivel bajo 0,0 a 0,8 V
Tensión de nivel alto 3,5 a 13,2 V
Trabajo intenso 30% a 70%
Frecuencia de pulsos 0 a 32 kHz
IMPORTANTE
1. En Fig. 4 se muestra el cableado de las entradas digitales S1 a S7 para la conexión de contactos
o de transistores NPN (modo 0 V común y NPN). Esta es la configuración predeterminada.
Para conectar transistores PNP o para utilizar una fuente de alimentación externa de 24 V consulte
la Ta bl a 3 .
2. Una reactancia de c.c es una opción solamente para variadores de 18,5 kW o menos. Retire el puente
al conectar una reactancia de c.c.
Tipo Nº Nombre de la señal Función Nivel de señal
Alimentación
externa:
30 Vc.c. máx.
Bobina
Diodo
1 A máx.
La tensión del diodo debe ser al menos
tan alta como la tensión del circuito.
