Omron VARISPEED F7

ES-11
 Modo NPN/PNP (selección NPN/PNP)
La lógica del terminal de entrada puede ser conmutada entre el modo NPN (0-V común, NPN)
y PNP (+24 V común, PNP) mediante el puente CN5. También admite una fuente de alimentación
externa, lo que facilita una mayor libertad de métodos de entrada de señal.

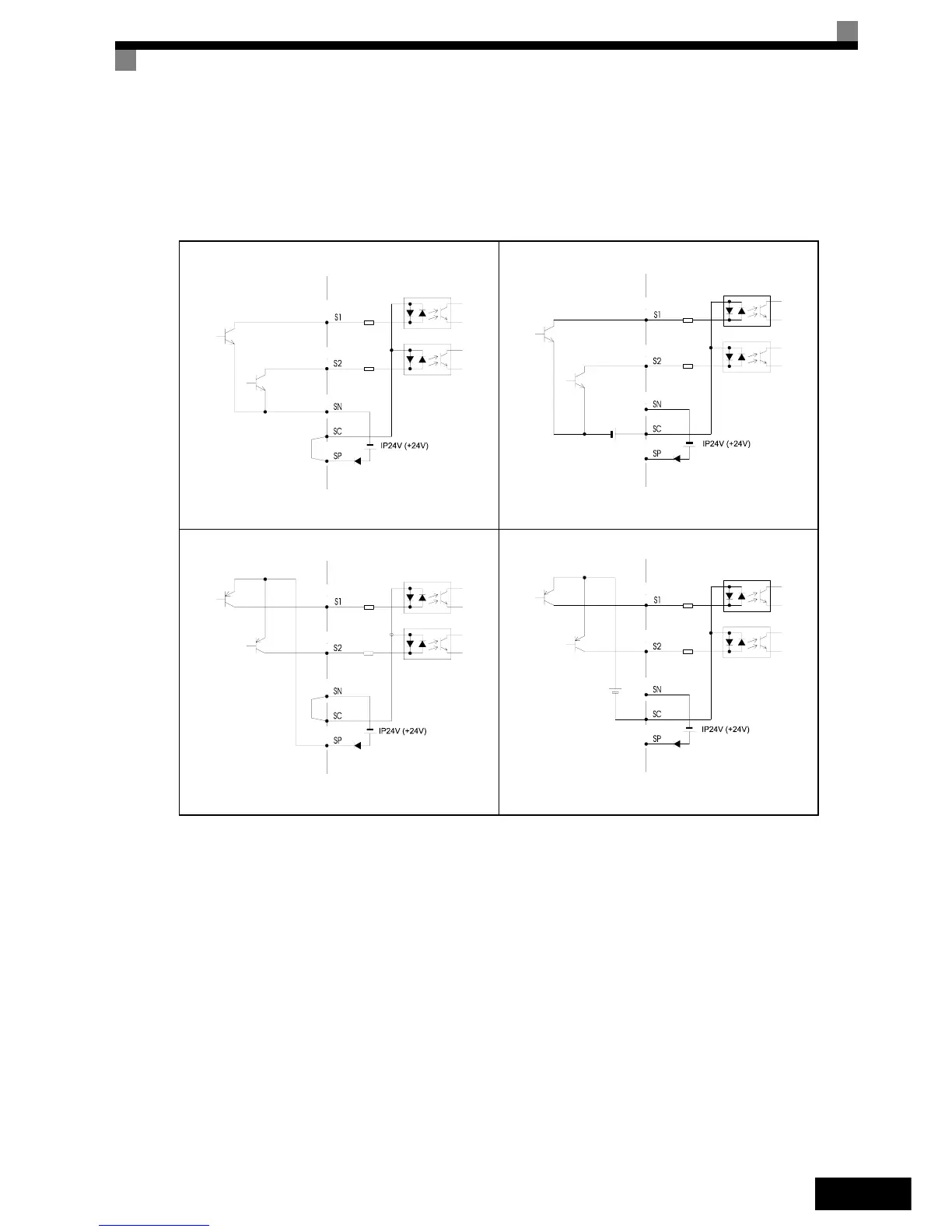

Tabla 3 Modo NPN/PNP y señales de entrada
Fuente de alimentación interna - Modo NPN
Fuente de alimentación externa - Modo NPN
Externa de +24 V
Fuente de alimentación interna - Modo PNP
Fuente de alimentación externa - Modo PNP
Externa de +24 V
