FR-9
Bornes de circuit principal
Les fonctions du circuit principal sont résumées sous forme de symboles dans le Tableau 1.
Raccordez correctement les bornes pour l’utilisation désirée.

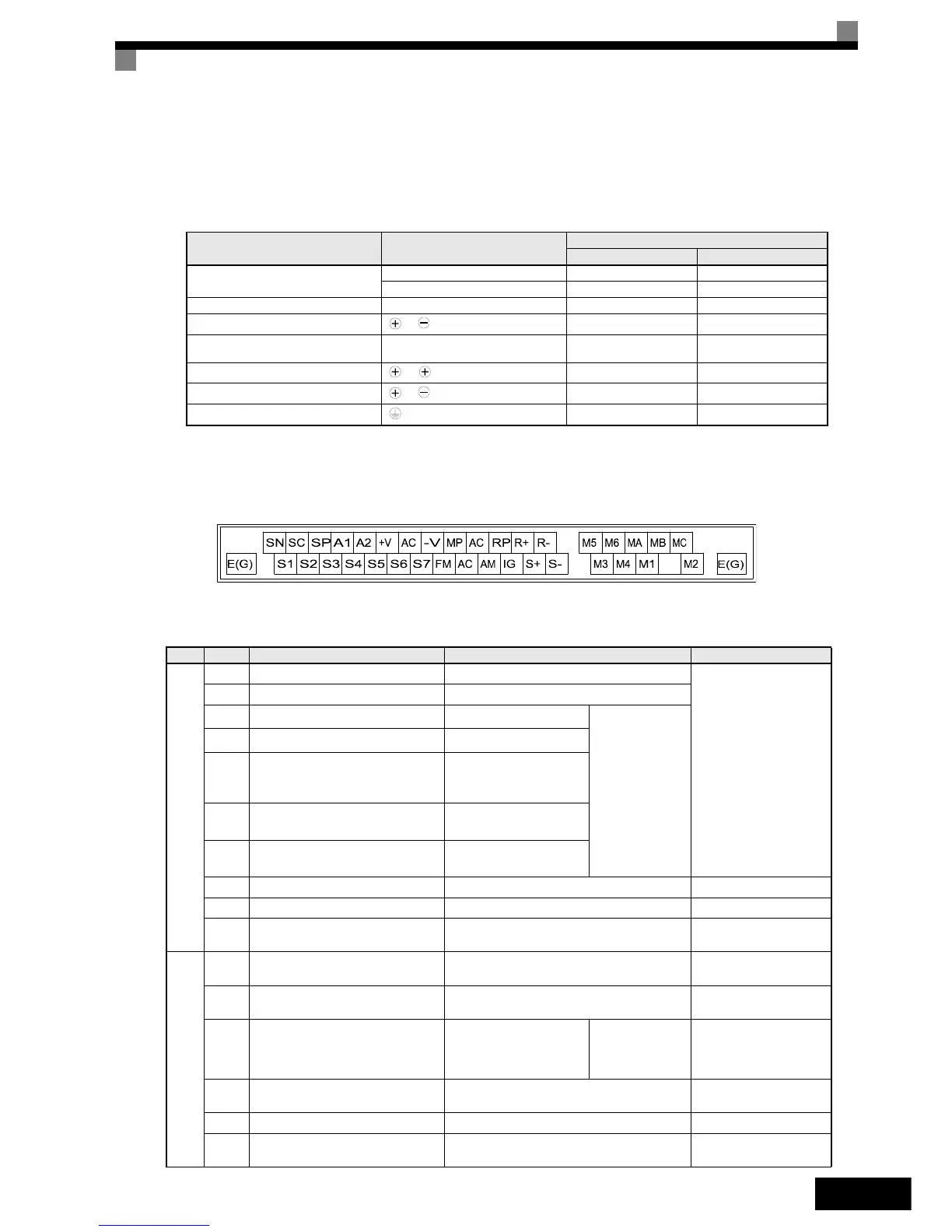

Tableau 1 Fonctions des bornes du circuit principal (modèles 200 V et 400 V)
Bornes de circuit de contrôle
Fig. 5 affiche la disposition des bornes du circuit de contrôle. Les fonctions des bornes du circuit
de contrôle sont illustrées au Tableau 2. Utilisez les bornes appropriées pour les fonctions
auxquelles elles sont destinées.
Fig. 5 Disposition des bornes du circuit de contrôle
Tableau 2 Bornes du circuit de contrôle avec réglage par défaut
Rôle Symbole de la borne
Modèle : CIMR-F7Z
200 V 400 V
Entrée de l’alimentation principale
R / L1, S / L2, T / L3 20P4 à 2110 40P4 à 4300
R1 / L11, S1 / L21, T1 / L31 2022 à 2110 4022 à 4300
Sorties variateur U / T1, V / T2, W / T3 20P4 à 2110 40P4 à 4300
Bornes bus
c.c.
1,
20P4 à 2110 40P4 à 4300
Connexion de l’unité de résistance
en freinage
B1, B2 20P4 à 2018 40P4 à 4018
Connexion de bobine de réactance c.c.
1, 2
20P4 à 2018 40P4 à 4018
Connexion de l’unité de freinage
3,
2022 à 2110 4022 à 4300
Terre
20P4 à 2110 40P4 à 4300
Ty pe N° Nom du signal Fonction Niveau du signal
Signaux d’entrée numérique
S1
Commande marche avant / arrêt Marche avant quand ON ; arrêt quand OFF
24 Vc.c., 8 mA
Isolation de
l'optocoupleur
S2
Commande marche arrière / arrêt
Marche arrière quand ON ; arrêté quand OFF
S3
Entrée erreur externe
*1
Erreur quand ON.
Les fonctions
sont
sélection-
nées grâce
aux paramètres
H1-01 à H1-05
.
S4
Réinitialisation erreur
*1
Réinitialisation quand ON
S5
Référence de vitesse
à pas multiples 1
*1
(Interrupteur maître / auxiliaire)
Référence de
fréquence auxiliaire
quand ON.
S6
Référence de vitesse
à pas multiples 2
*1
Vitesse à pas
multiples 2 quand ON.
S7
Fréquence de référence
pas à pas
*1
Fréquence pas à pas
quand ON.
SC Commun, entrée numérique – –
SN Neutre, entrée numérique – –
SP Alimentation, entrée numérique
Alimentation +24 Vc.c. pour entrées
numériques
24 Vc.c., 250 mA max.
*2
Signaux d'entrée analogique
+V Sortie d'alimentation 15 V
Alimentation 15 V pour références
analogiques
1
5V
(courant max. : 20 mA)
A1 Fréquence de référence 0 à +10 V / 100 %
–10 à +10 V (20 kΩ)
0 à +10 V (20 kΩ)
A2
Fréquence de référence
auxiliaire
Fréquence de référence
analogique auxiliaire ;
4 à 20 mA (250
Ω
)
La fonction est
sélectionnée via
le paramètre
H3-09.
4 à 20 mA (250 Ω)
0 à +10 V (20 kΩ)
0 à 20 mA (250 Ω)
–V Sortie d'alimentation –15 V
Alimentation –15 V pour références
analogiques
AC Commun, référence analogique – –
E(G)
Câble blindé, point de connexion
de la ligne à la terre facultatif
––
