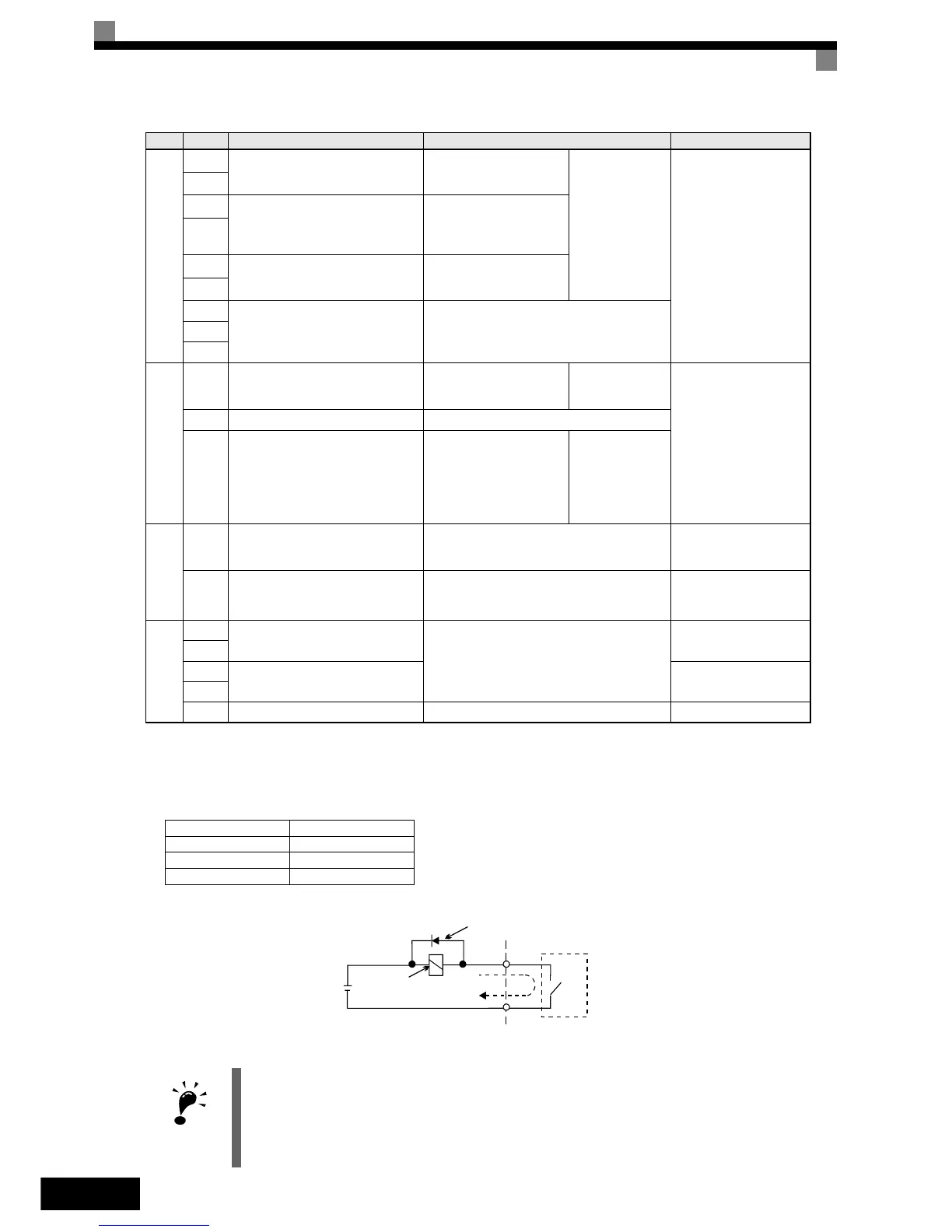

Fig. 6 Raccordement de la diode à effet de volant
Signaux de sortie numérique
M1
Pendant l'exécution (NO)
Fermé pendant
fonctionnement
Fonction
sélectionnée
par les
paramètres
H2-01 à H2-03
Contacts relais
Capacité du contact :
1 A max. à 250 Vc.a.
1 A max. à 30 Vc.c.
*3
M2
M3
Vitesse zéro (NO)
Fermé lorsque la
fréquence de sortie est
inférieure ou égale au
niveau zéro (b2-01)
M4
M5
Détection de l'accord de vitesse
(NO)
±2 Hz de la fréquence
définie quand ON
M6
MA
Signal de sortie erreur
Fermé entre MA et MC pendant les erreurs
Ouvert entre MB et MC pendant les erreurs
MB
MC
Signaux de sortie analogique
FM Fréquence de sortie
Signal de fréquence de
sortie analogique ;
0 à 10 V ; 10 V = FMAX
Fonction
sélectionnée
par H4-01
0 à +10 V max. ±5 %
2mA max.
–10 à +10 V max. ±5 %
2mA max.
4 à 20 mA
AC Commun analogique –
AM
Alimentation de sortie
du variateur
Signal d'alimentation
de sortie analogique ;
0 à 10 V ;
10 V = capacité max.
du moteur applicable
Fonction
sélectionnée
par
H4-04
E / S d'impulsion
RP Entrée d'impulsion
H6-01 (entrée fréquence de référence)
*4
0 à 32 kHz (3 kΩ)
Haute tension
de 3,5 à 13,2 V
MP Sortie d'impulsion H6-06 (fréquence de sortie)
0 à 32 kHz
Sortie +15 V (2,2 kΩ)
RS-485 / 422
R+
Entrée de communication
MEMOBUS
Pour RS-485 à 2 fils, court-circuitez
R+ et S+ ainsi que R- et S-.
Entrée différentielle,
isolation PHC
R-
S+
Sortie de communication
MEMOBUS
Entrée différentielle,
isolation PHC
S-
IG Commun signal – –
*1. Les paramètres par défaut sont fournis pour les bornes S3 à S7. Pour une séquence à 3 fils, les paramètres par défaut sont une séquence
à 3 fils pour S5, réglage de vitesse à pas multiples
1 pour S6 et réglage de vitesse à pas multiples 2 pour S7.
*2. Ne pas utiliser cette source d’alimentation pour alimenter des périphériques externes.
*3. Lors de la manipulation d'une charge réactive, telle une bobine de relais alimentée en c.c., toujours insérer une diode à effet de volant
comme illustré à la Fig. 6
*4. Les spécifications relatives à l'entrée d'impulsion sont fournies dans le tableau ci-dessous :
Tension bas niveau 0,0 à 0,8 V
Tension niveau haut 3,5 à 13,2 V
Service lourd 30 à 70 %
Fréquence d'impulsion 0 à 32 kHz
IMPORTANT
1. Dans la Fig. 4, le câblage des entrées numériques S1 à S7 et BB est illustré pour le raccordement des
contacts ou des transistors NPN (0 V commun et mode NPN). Il s'agit du réglage par défaut.
Se reporter au Tableau 3 pour les raccordements des transistors PNP ou en cas d’utilisation d’une
alimentation externe de 24 V.
2. La bobine de réactance c.c. est en option pour les variateurs de 18,5 kW maximum uniquement.
Déposez la barre de court-circuit lors du raccordement de la bobine de réactance c.c.
Typ e N° Nom du signal Fonction Niveau du signal
Alimentation externe :
30 Vc.c. max.
Bobine
Diode à effet de volant
1A max.
L'intensité de la diode à effet de volant
doit être au moins aussi élevée que
la tension du circuit.
