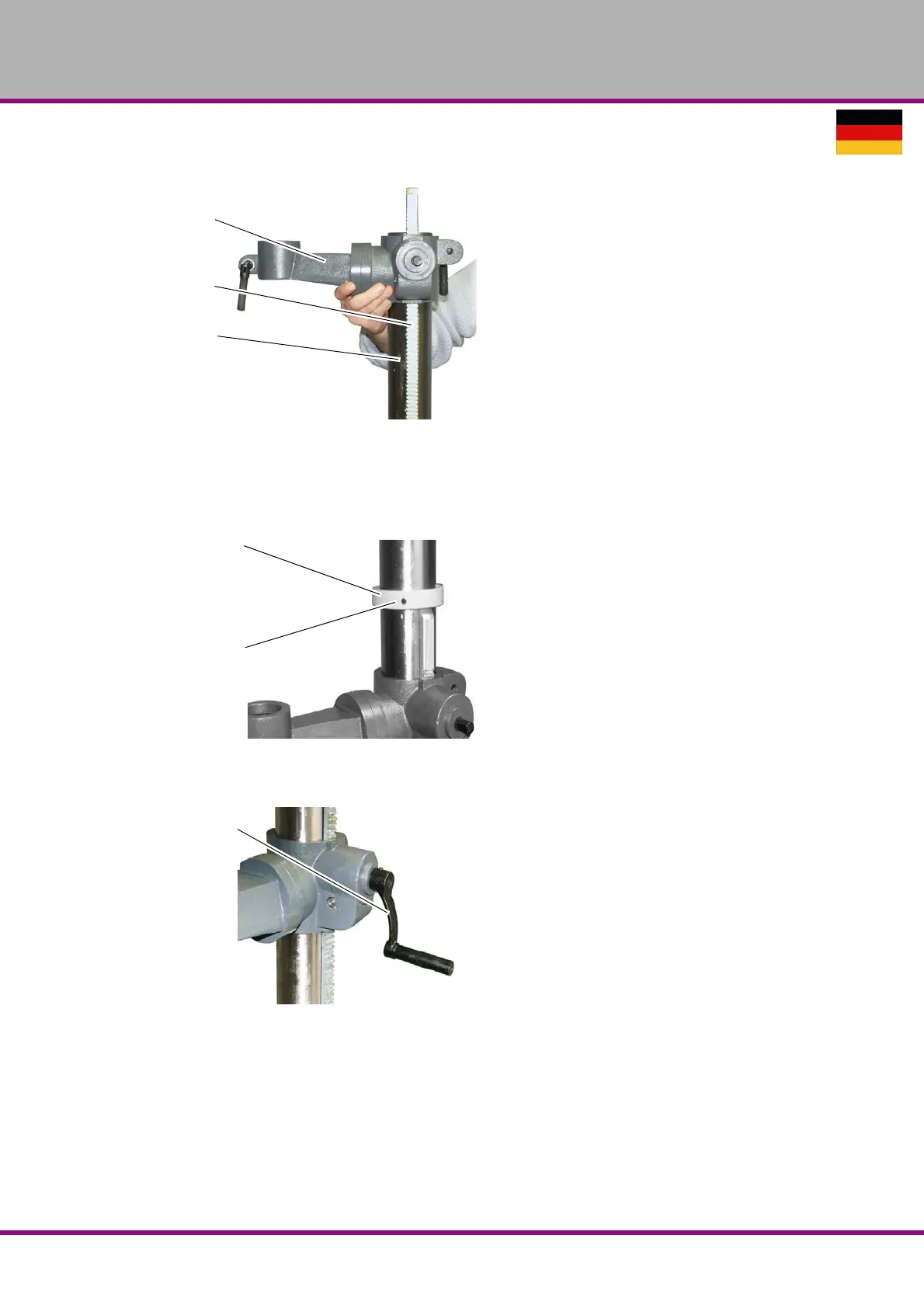

Schieben Sie den Bohrtischträger mit der Zahnstange auf die Bohrsäule.
Abb.3-2: Montage Bohrsäule B16
Schieben Sie den Führungsring auf die Säule und Zahnstange.
Befestigen Sie den Führungsring mit der Stiftschraube.
Achten Sie darauf, dass sich der Bohrtisch noch gut um die Bohrsäule drehen läßt.
Abb.3-3: Montage Bohrsäule
Montieren Sie die Handkurbel zur Höhenverstellung des Bohrtisches.
Klemmen Sie die Handkurbel mit der Stiftschraube.
Abb.3-4: Montage Handkurbel
Bohrtischträger
Zahnstange
Bohrsäule
Führungsring
Stiftschraube
