4 Bedienung

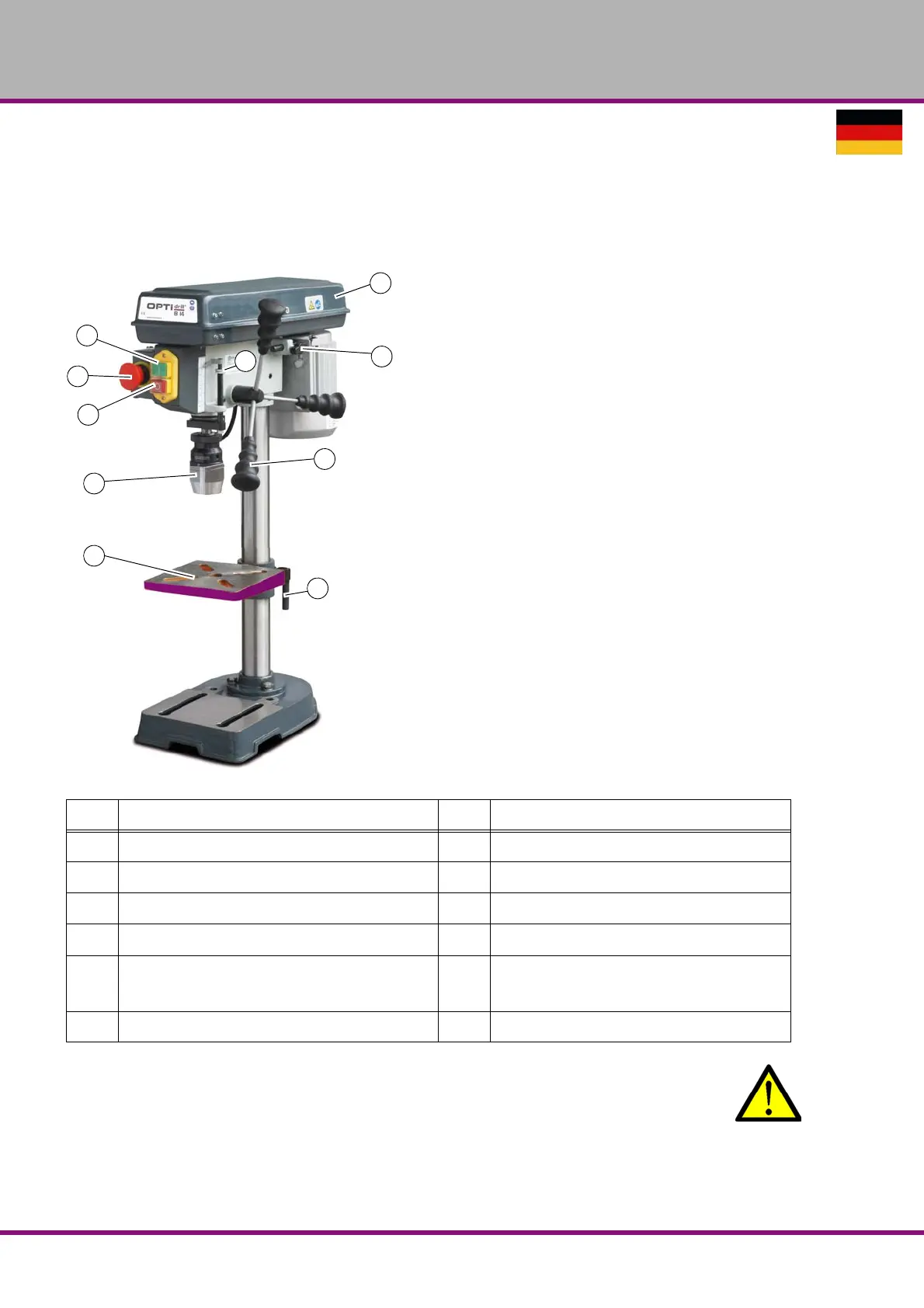

4.1 Bedien- und Anzeigeelemente
VORSICHT!
Der NOT-Aus Schalter darf nur im Notfall betätigt werden. Ein betriebsmäßiges
Stillsetzen der Maschine ist mit dem NOT-Aus Schalter nicht vorgesehen.
Die Lebensdauer des NOT-Aus Schalters verringert sich sonst erheblich.
1
2
3
4
5
6
8
9
10
7
Pos. Bezeichnung Pos. Bezeichnung
1
Ein
7
Klemmschraube für Riemenspannung
2
NOT-Aus Schalter
8
Hebel für Pinolenvorschub
3
Aus
9
Bohrtisch
4
Bohrtiefenanschlag
10
Tischhöhenverstellung
5
Bohrfutter ( B14, B16 )
B13 - Zahnkranzbohrfutter
11
Einstellung Tischneigung
6
Riemenantrieb mit Gehäuse
12
Klemmhebel
