Version 1.0 vom 2019-01-08 Seite 23Originalbetriebsanleitung
B13 basic | B14 basic | B16 basic DE
B13-B14-B16_basic_DE.fm
OPTIMUM
MASCHINEN - GERMANY
®

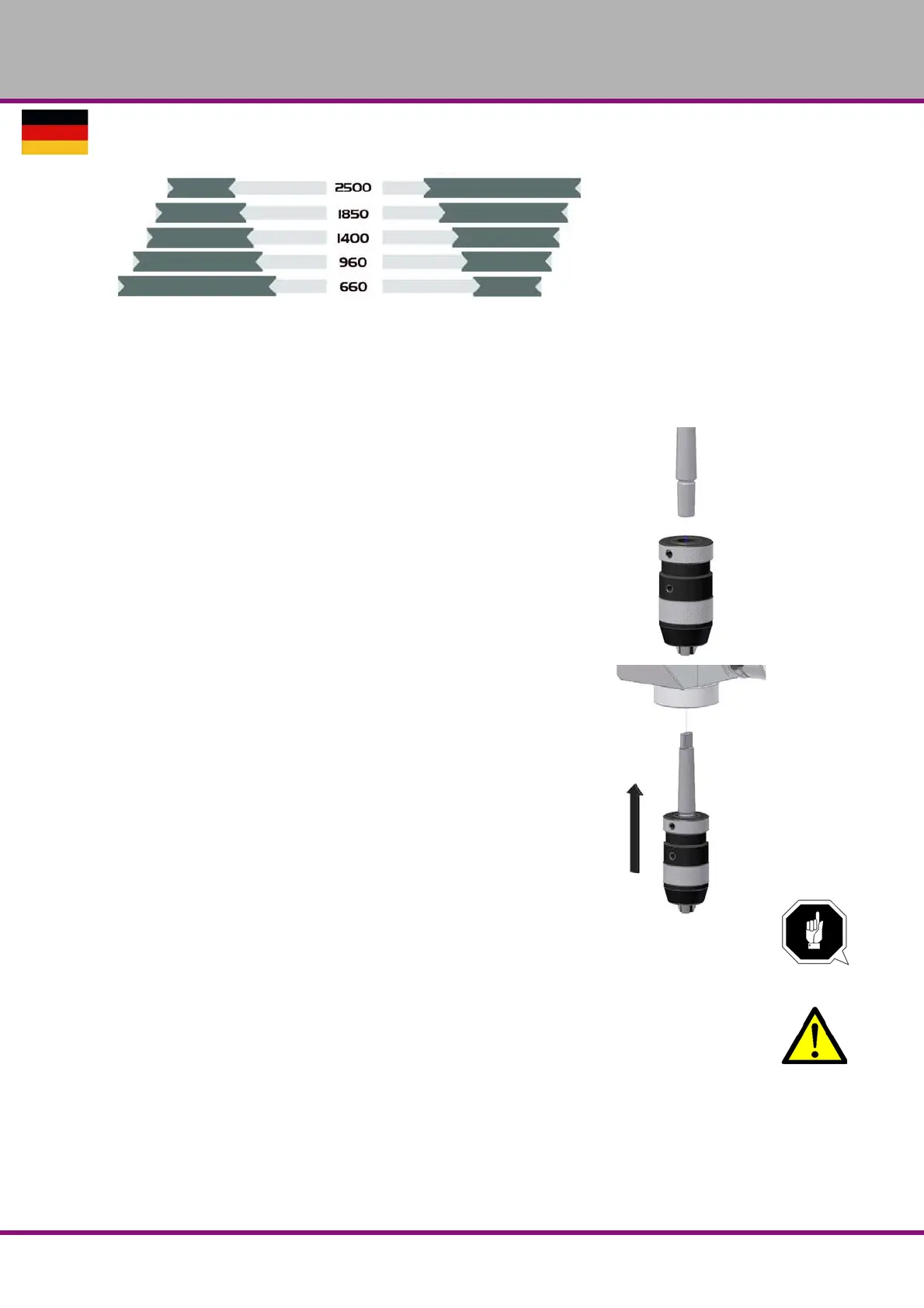

Drehzahltabelle B16 basic
4.5 Bohrfutter
B13 basic, B14 basic
Einbau Morsekegel und Bohrfutter
Eine reibschlüssige Verbindung hält und zentriert das Bohrfutter auf der
B16-Aufnahme.
Prüfen bzw. Reinigen Sie den konischen Sitz an der Bohrspindel
und im Bohrfutter.
Schieben Sie das Bohrfutter mit einem festen Ruck auf die B16-
Aufnahme.
B16 basic
Das Bohrfutter mit der MK-Aufnahme wird durch eine formschlüssige
Verbindung (Mitnehmer) gegen Verdrehen in der Bohrspindel gesichert.
Eine reibschlüssige Verbindung hält und zentriert das Schnellspann-
Bohrfutter mit Kegeldorn in der Bohrspindel.
Prüfen bzw. Reinigen sie den konischen Sitz in der Bohrspindel und
am Kegeldorn des Werkzeugs oder des Schnellspann-Bohrfutters.
Drücken Sie den Kegeldorn mit einem kräftigen Ruck in die Bohr-
spindel.
ACHTUNG!
Achten Sie auf festen und korrekten Sitz des eingespannten Werkzeugs.
4.5.1 Ausbau Bohrfutter
WARNUNG!
Bauen Sie das Bohrfutter erst aus, wenn die Tischbohrmaschine von der elektrischen
Versorgung getrennt ist.
Trennen Sie die Tischbohrmaschine von der elektrischen Versorgung.
Die Kegelverbindung läßt sich mit einem Gummi- oder Kunststoffhammer lösen.
Das Bohrfutter und der Kegeldorn werden mit einem Austreiber von der Bohrspindel gelöst.
Bewegen Sie die Bohrpinole nach unten.
Drehen Sie die Bohrspindel soweit, bis die Öffnung an der Bohrpinole und der Bohrspindel
übereinander liegen.
