Version 1.0 vom 2019-01-08 Seite 17Originalbetriebsanleitung
B13 basic | B14 basic | B16 basic DE
B13-B14-B16_basic_DE.fm
OPTIMUM
MASCHINEN - GERMANY
®
Der Untergrund muss für die Tischbohrmaschine geeignet sein. Achten auch auf Tragfä-
higkeit und Ebenheit des Bodens.
Sorgen Sie für ausreichende Beleuchtung (Mindestwert: 500 Lux, gemessen an der Werk-
zeugspitze). Bei geringerer Beleuchtungsstärke muss eine zusätzliche Beleuchtung, bei-
spielsweise durch eine separate Arbeitsplatzleuchte, sichergestellt sein.
VORSICHT!
Verlegen Sie das Anschlusskabel der Maschine so, das ein Stolpern von Personen
verhindert wird.
INFORMATION
Der Netzstecker der Tischbohrmaschine muss frei zugänglich sein.
3.4 Montieren
WARNUNG!
Quetschgefahr beim Zusammenstellen, Montieren und Aufrichten der
Maschinenkomponenten.
3.4.1 Montieren von Standfuß und Bohrsäule
INFORMATION
Zur Montage der Tischbohrmaschine benötigen Sie einen Sechskantschlüssel 17 mm und die
im Lieferumfang befindlichen Sechskantschrauben.
Stellen Sie den Standfuß auf den Boden und befestigen Sie die Bohrsäule mit den
Standfuß. Zur Befestigung sind Sechskantschrauben vorgesehen.

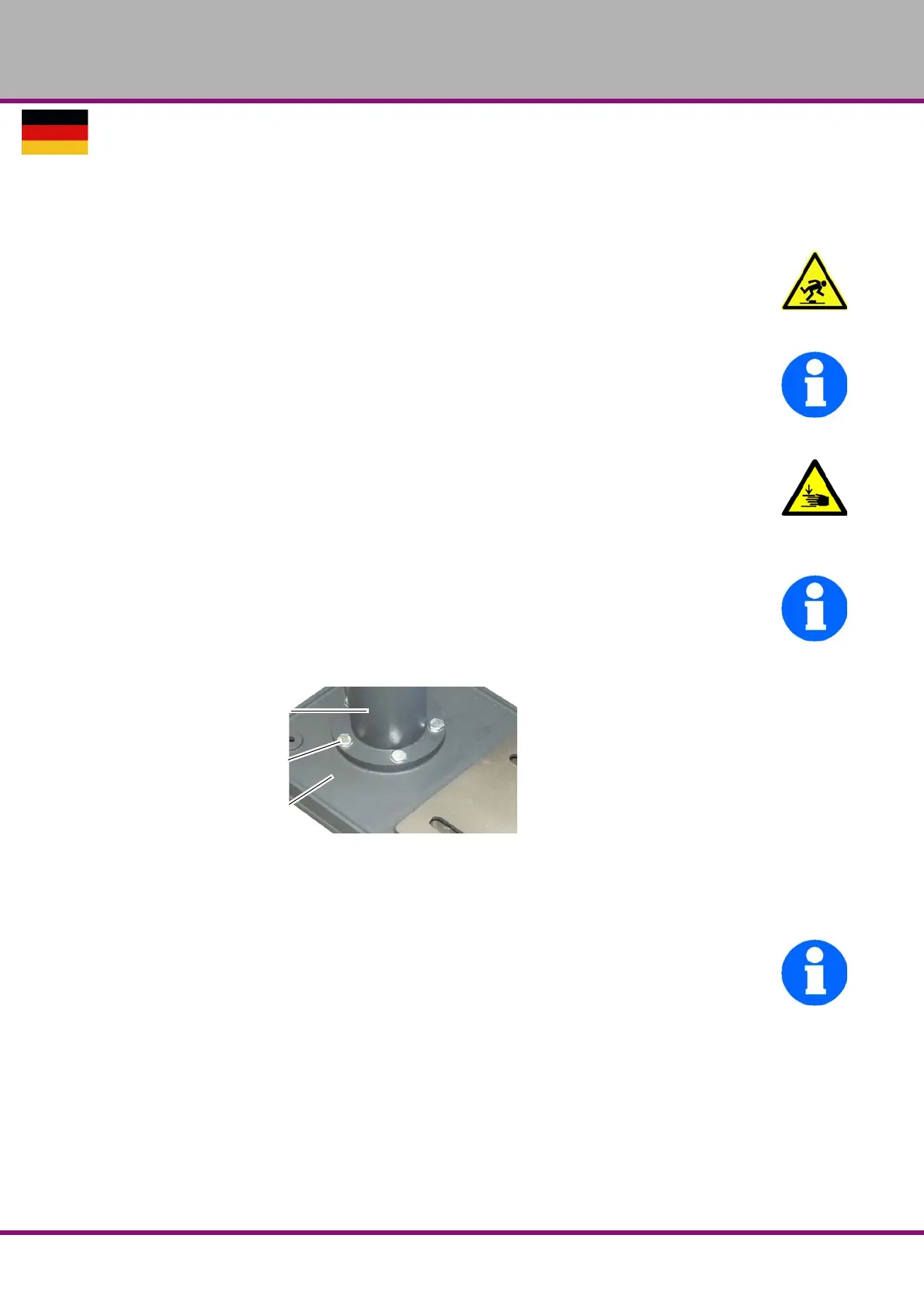

Abb.3-1: Standfuß
3.4.2 Montage Bohrsäule
Montieren des Bohrtisches B16
INFORMATION
Das längere Ende der Zahnstange ohne Verzahnung muss oben sein.
Schieben Sie die Zahnstange in den Bohrtischträger.
Richten Sie die Zahnstange innerhalb des Bohrtischträgers so aus, dass die Zähne der
Zahnstange im Schneckenrad des Bohrtischträgers einrasten.
Bohrsäule
Sechskantschrauben
Standfuss
