Version 1.0 vom 2019-01-08 Seite 21Originalbetriebsanleitung
B13 basic | B14 basic | B16 basic DE
B13-B14-B16_basic_DE.fm
OPTIMUM
MASCHINEN - GERMANY
®
4.2 Sicherheit
WARNUNG!
Diese Bohrmaschinen dürfen nicht ohne den montierten einklappbaren Bohrfutter-
schutz betrieben werden.
Nehmen Sie die Maschine nur unter folgenden Voraussetzungen in Betrieb:
Der technische Zustand der Maschine ist einwandfrei.
Die Maschine wird bestimmungsgemäß eingesetzt.
Die Betriebsanleitung wird beachtet.
Alle Sicherheitseinrichtungen sind vorhanden und aktiv.
Beseitigen Sie oder lassen Sie Störungen umgehend beseitigen. Setzen Sie die Maschine bei
Funktionsstörungen sofort still und sichern Sie sie gegen unabsichtliches oder unbefugtes Ein-
schalten. Melden Sie jede Veränderung sofort der verantwortlichen Stelle.
4.3 Bedienelemente
4.3.1 Bohrfutterschutz
WARNUNG!
Diese Bohrmaschinen dürfen nicht ohne den montierten einklappbaren Bohrfutter-
schutz betrieben werden.
Klappen Sie den Bohrfutterschutz vor Arbeitsbeginn nach unten.
VORSICHT!
Der Bohrfutterschutz ersetzt nicht das Tragen eventuell erforderlicher Schutzkleidung.
4.3.2 Bohrtiefenanschlag
Beim Bohren von mehreren Löchern mit gleicher Tiefe, kann der Bohrtiefenanschlag ver-
wenden. Die Spindel läßt sich nur noch auf die gewünschte Bohrtiefe absenken.
4.3.3 Tischneigung
Der Bohrtisch kann nach rechts oder links geneigt werden.
Lösen Sie die Befestigungsschraube.

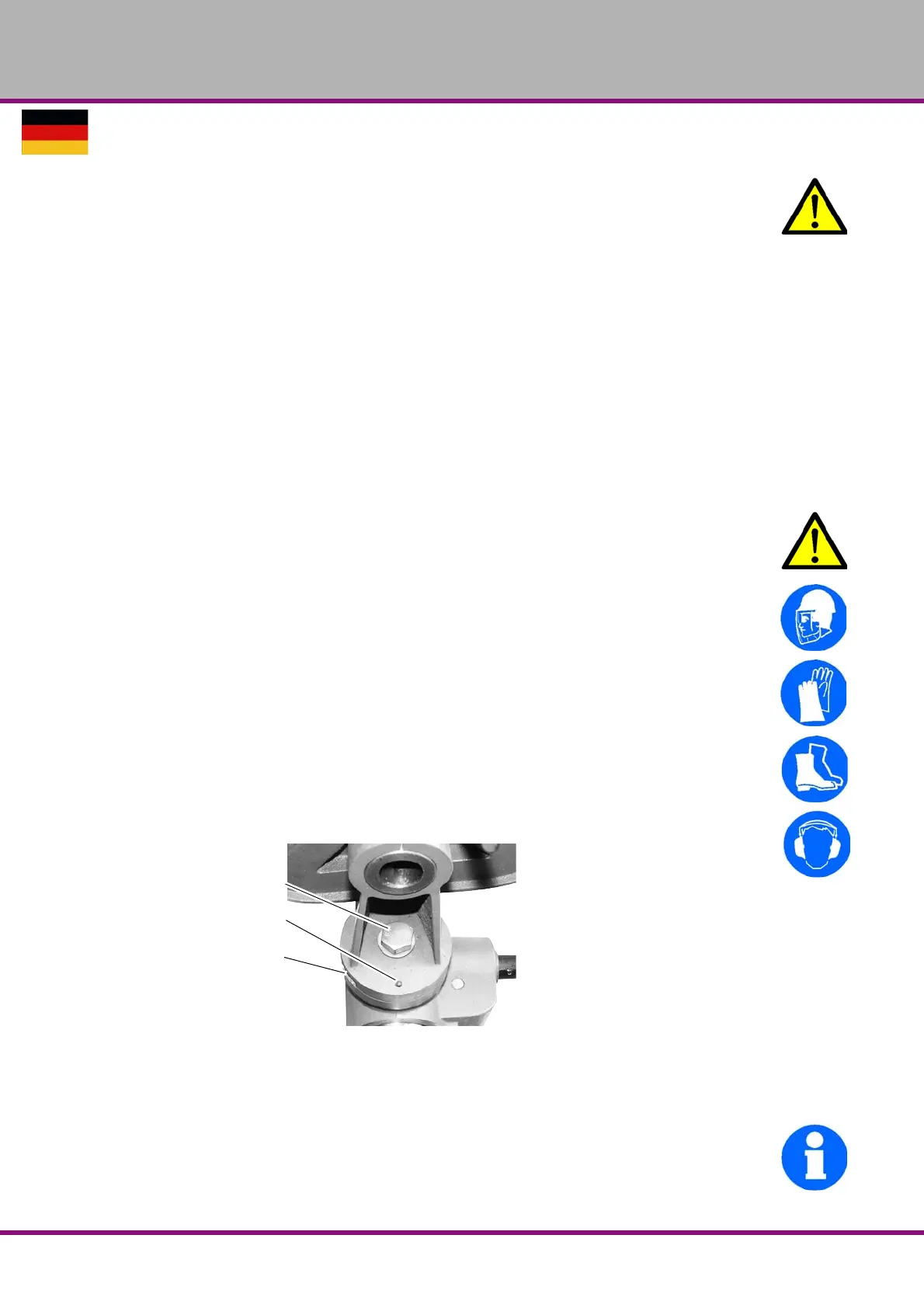

Abb.4-1: Tischneigung
an B16:
Ziehen Sie den Gewindestift heraus.
INFORMATION
Sollte sich der Gewindestift nicht herausziehen lassen, so kann der Sitz durch Drehen an der
Mutter im Uhrzeigersinn gelöst werden.
Stellen Sie den gewünschten Winkel anhand der Skala ein.
Befestigungsschraube
Gewindestift
Skala
