MANUAL TÉCNICO BLUE PAPER RISE · 2021120 | ORBEA ORBEA | 121
ES

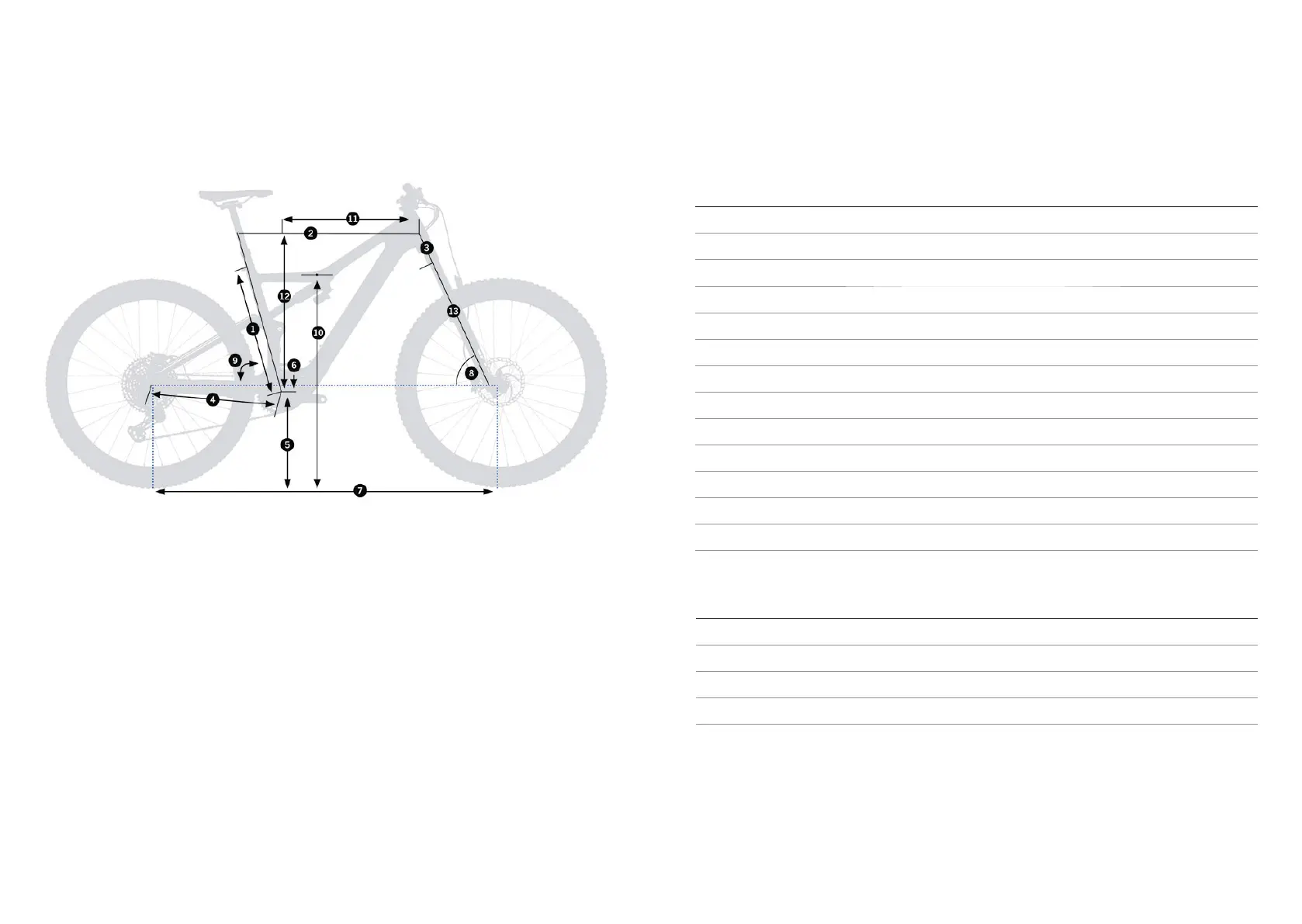

09 GEOMETRÍA Y ERGONOMÍA
RISE
ALTURA (CM) ALTURA (IN) TALLA*
150-165 59.1”-65.0” S
160-175 63.0”-68.9” M
170-185 66.9”-72.8” L
180-198 70.9”-78.0” XL
* Las medidas de la tabla de ergonomía y tallas son orientativas. El método más efectivo para saber qué talla se ajusta mejor a tí
es probar la bicicleta en uno de nuestros distribuidores.
**Con horquilla 140/150mm.
TALLA S M L XL
1 - Tubo de sillín (C-T)
381 419 457 508
2 - Tubo horizontal (EFF)
565 592 619 649
3 - Tubo frontal
95 105 120 140
4 - Vaina
445 445 445 445
5 - Altura eje pedalier
336 336 336 336
6 - Caída eje pedalier**
35/32 35/32 35/32 35/32
7 - Distancia entre ejes
1.180 1.205 1.229 1.255
8 - Ángulo frontal**
66º/65.5º 66º/65.5º 66º/65.5º 66º/65.5º
9 - Ángulo del sillín**
77º/76.5º 77º/76.5º 77º/76.5º 77º/76.5º
10 - Altura base
710 736 766 776
11 - Largo del cuadro
425 450 474 500
12 - Altura del cuadro
604 613 627 646
13 - Longitud horquilla
547 547 547 547
