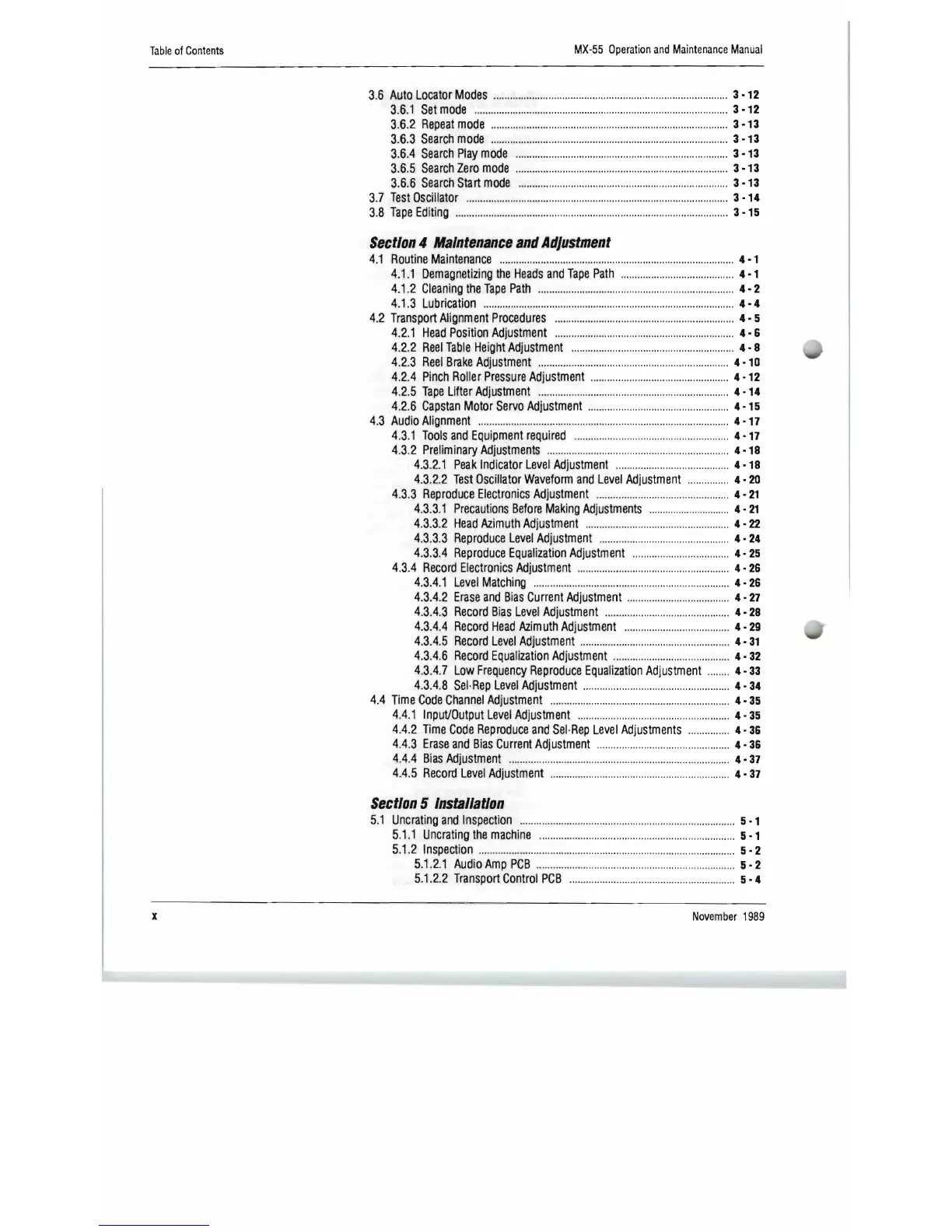

Table of Contents
MX-55 Operation and Maintenance Manual
3.6 Auto Locator Modes .. . .... .. ........ .. ... .. . ... ... . ..... .. ........... . ... . ... .. .. ........ .. .. ........... 3 ·12
3. 6.1 Set mode ............................................................................................ 3 ·12
3. 6.2 Repeat mode ...................... .... ........ ....... .... .. ...... ...... ...... .. .. .. ...... .... ..... 3 ·13
3. 6.3 Search mode .............. .... ...... .. .......... . .......... .... .. ...... ....... ............ .... .... 3 ·13
3.6.4 Search Play mode .................... .. .......... .... ...... .... .................. ...... ...... . 3 ·13
3.6.5 Search Zero mode ........ .... ................................................................. 3 ·13
3.6 .6 Search Start mode ............ ........ ........ .. .... .......... .......... ........ .... .......... 3 ·13
3.7 Test Oscillator .. .... .......... .... ...... .... ............ ...... ............ .. ................................ . 3 ·14
3.8 Tape Editing ................................................................................................... 3 ·15
Section 4 Maintenance and Adjustment
4.1 Routine Maintenance .. .... .......... .. .. ........ ...... ............ .... .. .. ........ ...... ...... ........ ... 4·1
4.1 .1 Demagnetizing the Heads and Tape Path .......... ............ ....... ............ 4·1
4.1.2 Cleaning the Tape Path ...... ............................ .. .......... ........ ............ .. ... 4·2
4.1.3 Lubrication ...... ........ .... ............ .. .............. ............ .. .. .. ........................... 4·4
4.2 Transport Alignment Procedures ........................................................... ...... 4·5
4.2.1 Head Position Adjustment .... .... ..................... .... .. .......... ..... ...... ...... .. . 4· &
4. 2.2 Reel Table Height Adjustment .... .. .... .... . ........ .... ........... . .. ...... ... ......... 4·8
4.2.3 Reel Brake Adjustment ............ .. .............. . .... .. ...... . .... .. ............ ...... ... 4 ·10
4.2.4 Pinch Roiler Pressure Adjustment .... .... ........ .... .................. .. .......... 4 ·12
4.2.5 Tape Lifter Adjustment ............ ...... .......... .. ................ .... .......... .... ..... 4 ·14
4.2.6 Capstan Motor Servo Adjustment .......... ........ .......... ...... ...... ....... .... 4 ·15
4.3 Audio Alignment .. .. ................ .. .............................................. .. ..................... 4· 17
4.3.1 Tools and Equipment required .. .. ....................... .. ....... ........ ........ .... 4·17
4.3.2 Preliminary Adjustments ............ .. .. .. .......... .... ........ ....... ............ .. ..... 4 ·18
4.3. 2.1 Peak Indicator Level Adjustment ........ ............ ........ ...... ...... . 4 ·18
4.3.2.2 Test Oscillator Waveform and Level Adjustment ........ .... ... 4·20
4.3.3 Reproduce Electronics Adjustment .......... .. ........ .. .......... .... .. .......... 4·21
4.3.3.1 Precautions Before Making Adjustments ...... .............. ...... .. .. 4·21
4.3 . 3.2 Head Azimuth Adjustment ........ .. .............. .. .... .......... .... ........ 4·22
4.3.3.3 Reproduce Level Adjustment .......... .. ........ ...... .... .... ............ . 4·24
4.3 . 3.4 Reproduce Equalization Adjustment ... .......... ......... .......... ... 4·25
4.3.4 Record , Electronics Adjustment .................................... .. ................ . 4·26
4.3 . 4.1 Level Matching .. ...... ........ .... .. .. ...... .. .. ........... .. ........ .. .............. 4·26
4.3.4.2 Erase and Bias Current Adjustment .. .. .............. .... ............. .. 4·27
4.3. 4.3 Record Bias Level Adjustment .... ......................................... 4·28
4.3.4.4 Recor ·d Head Azimuth Adjustment ..... .... .. ....... .. .... ... ...... ..... 4·29
4.3.4.5 Record Level Adjustment ........ . .. .... ............ ..... ........... ......... .. 4·31
4.3.4.6 Record Equalization Adjustment ........... .. ............ .. ............... 4· 32
4.3.4.7 Low Frequency Reproduce Equalization Adjustment ........ 4·33
4.3.4.8 Sel·Rep Level Adjustment ...... ...... ....... .... .... .... ........ .. ............ 4·34
4.4 Time Code Channel Adjustment ......... .. ............ ...... ........ ...... .... ....... ..... .. . ... 4·35
4.4.1 Input/Output Level Adjustment ........................................ ... ......... . .. 4·35
4.4.2 Time Code Reproduce and Sel · Rep Level Adjustments .... ...... .... . 4·3&
4.4.3 Erase and Bias Current Adjustment ................. .... ....... .. .................. 4·36
4.4.4 Bias Adjustment ........................................... .. ............ .... .. .... ...... ....... 4·37
4.4.5 Record Level Adjustment ....................... . .............................. . .......... 4·37
Section 5 Installation
5.1 Uncrating and Inspection ........ .. ............ .. .... . ........ .... ............. .. ...................... 5·1
5.1.1 Uncratingthemachine ........ .... .......................... ...... .......... ..... ............ 5·1
5.1 .2 Inspection .... .............. .. .... ...... , ....... .. .......................... ............. ..... ...... ... 5·2
5.1. 2.1 Audio Amp PCB .......... .. . .... ....... .... .... .. ......... .... .. . ....... ..... .......... 5·2
5.1 . 2.2 Transport Control PCB .... ...... ................. ... ......... .. ................... 5·4
November 1989
