Guía de control/Especificaciones
Especificaciones (DIN 45 500)
g SECCIÓN DEL AMPLIFICADOR
Potencia de salida RMS: Modo Dolby Digital
D.A.T. 10% (por canal activo)
1 kHz, canales delanteros 150 W por canal (6 Ω)
1 kHz, canales de sonido ambiental 80 W por canal (4 Ω)
1 kHz, canal central 80 W por canal (4 Ω)
Potencia de salida total (RMS) 540 W
Potencia de salida RMS: Modo ESTÉREO
D.A.T. 10%
1 kHz, canales delanteros 150 W por canal (6 Ω)
Distorsión armónica total
Media potencia a 1 kHz (canales delanteros) 0,5 % (6 Ω)
Sensibilidad de entrada
DVD-P, TV, BD/DVR 450 mV, IHF’66
Relación señal a ruido a la potencia nominal (6 Ω)
DVD-P, TV, BD/DVR 80 dB (85 dB, IHF’66)
Impedancia de entrada
DVD-P, TV, BD/DVR 47 kΩ
Controles de tono
BASS 50 Hz, +6 dB a -6 dB
TREBLE 20 kHz, +6 dB a -6 dB
Impedancia de carga
Delantero (I/D) 6 Ω a 8 Ω
Sonido ambiental (I/D) 4 Ω a 8 Ω
Central 4 Ω a 8 Ω
g SECCIÓN DEL SINTONIZADOR DE FM
Gama de frecuencias 87,50 MHz a 108,00 MHz
Sensibilidad
S/N 30 dB 1,9 µV/75 Ω
S/N 26 dB 1,8 µV/75 Ω
S/N 20 dB 1,6 µV/75 Ω
Sensibilidad usable IHF (IHF'58) 2,2 µV/75 Ω
Sensibilidad de silencio en estéreo 46 dB IHF 22 µV/75 Ω
Distorsión armónica total
MONO 0,2%
STEREO 0,3%
S/N
MONO 60 dB (71 dB, IHF)
STEREO 58 dB (65 dB, IHF)
Respuesta de frecuencia 20 Hz a 15 kHz, +1 dB, -2 dB
Rechazo de imagen a 98 MHz 40 dB
Rechazo IF a 98 MHz 70 dB
Separación estéreo (1 kHz) 40 dB
Terminal de antena 75 Ω (desequilibrada)
g SECCIÓN DEL SINTONIZADOR DE AM
Gama de frecuencias 522 kHz a 1611 kHz (pasos de 9 kHz)
530 kHz a 1620 kHz (pasos de 10 kHz)
Sensibilidad 500 µV/m
Selectividad (a 999 kHz) 35 dB
g GENERALIDADES
Alimentación CA 230 V a 240 V, 50 Hz
Consumo 125 W
Dimensiones (An x Al x Prof) 430 mm x 105 mm x 389 mm
Peso aprox. 4,0 kg
Consumo en el modo de espera: 1 W
Notas:
1. Las especificaciones están sujetas a cambios sin previo aviso.
2. La distorsión armónica total se mide mediante el analizador
de espectro digital.
Entrada digital OPTICAL 2
COAXIAL
1
HDMI Entrada
2
HDMI Salida
1
[^, RECEIVER]
Botón de alimentación en espera/
conectada.

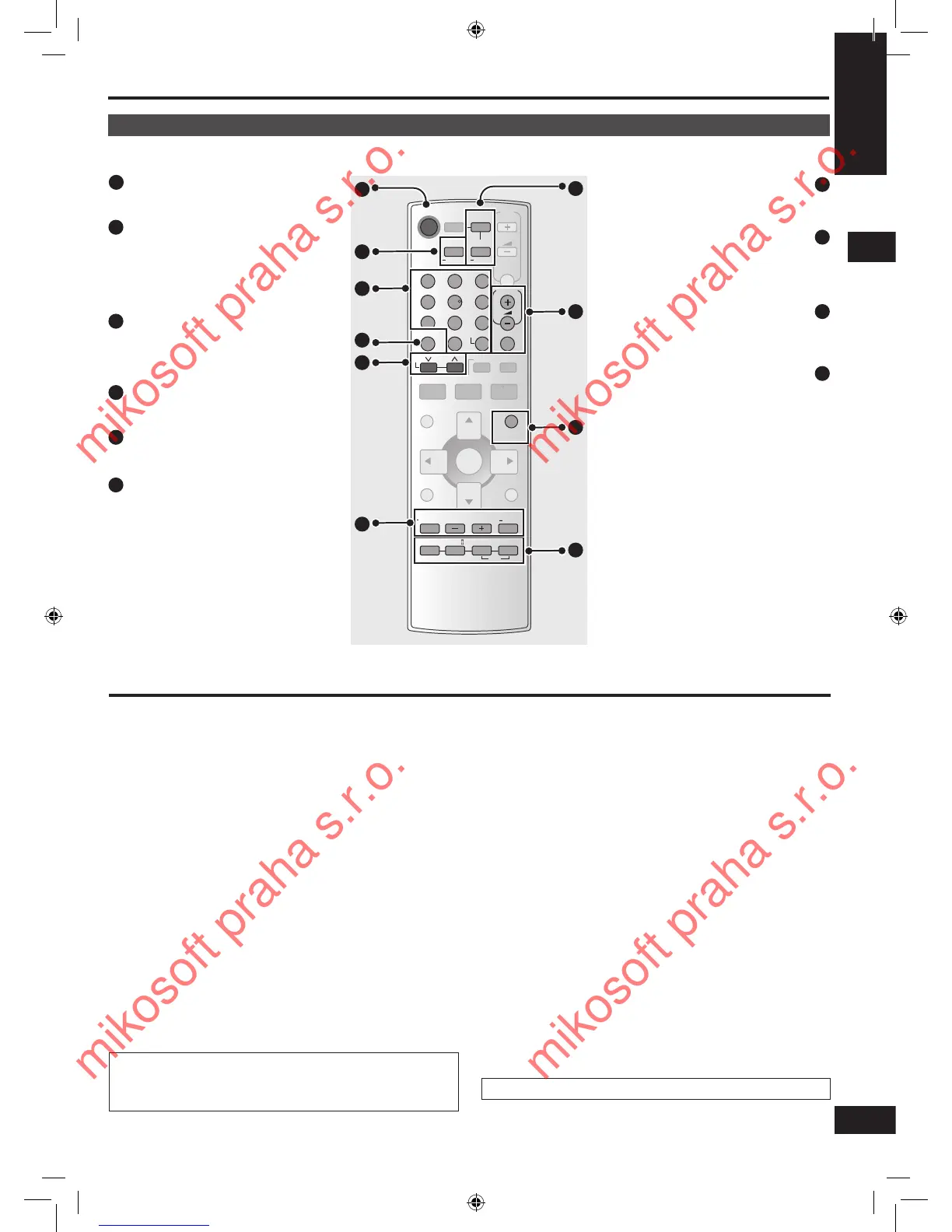

Mando a distancia
[1, 2, 3, 4, 5, 6, 7, 8, 9, 0]
Para introducir frecuencias de radio y
canales.
[
≧
10, -/--]
Para introducir canales de dos dígitos.
[TUNER DIRECT TUNING]
Para permitir seleccionar emisiones de
radio por frecuencia.
Esta página describe los botones utilizados para controlar este aparato.
Consulte esta guía en la página 21 para conocer los botones que controlan otros aparatos.
[OFF]
Para cancelar el uso de Dolby Pro
Logic ΙΙ y SFC.
[% PLΙΙ]
Para seleccionar un modo Dolby
Pro Logic ΙΙ: MOVIE, MUSIC o
PANORAMA.
[MUSIC]
Para seleccionar los modos SFC: LIVE,
POP/ROCK, VOCAL, JAZZ, DANCE o
PARTY.
[MOVIE]
Para seleccionar los modos SFC:
DRAMA, ACTION, SPORTS, MUSICAL,
GAME o MONO.
[TUNER,
―
BAND]
Para cambiar el mando a distancia al
modo TUNER y seleccionar TUNER.
Después de seleccionar TUNER,
mantenga pulsado para cambiar de FM
a AM.
[AUTO SETUP]
Para la configuración automática de
altavoces.
[u, 2, i, 1, SKIP]
Para seleccionar canales de
presintonización de radio.
[-EFFECT,
―
C.FOCUS]
Utilícelo cuando ajuste los efectos del
sistema Dolby Pro Logic ΙΙ.
Mantenga pulsado para seleccionar el
modo de enfoque central.
[-, +]
Seleccione primero [-EFFECT] o
[-LEVEL,
—
TEST], luego pulse [-] o [+]
para ajustarlo.
[-LEVEL,
―
TEST]
Se utiliza cuando se ajusta el nivel de
los altavoces. Mantenga pulsado para
iniciar la señal de prueba del altavoz.
[TV] [BD/DVR,
―
DVD-P]
Botones del modo de entrada y del
modo del mando a distancia.
[+, -, VOLUME]
Para ajustar el volumen.
[MUTING]
Para silenciar el volumen.
