Panasonic VL-MV26 Installation Guide

Control Box
Lift-1
19 F
:
9 F
:
0 F
59 F
:
49 F
:
40 F
79 F
:
69 F
:
60 F
39 F
:
29 F
:
20 F
#04
#03
#02
#01
Lift-3
19 F
:
9 F
:
0 F
59 F
:
49 F
:
40 F
79 F
:
69 F
:
60 F
39 F
:
29 F
:
20 F
#04
#03
#02
#01
Lobby Station
Lift-2
19 F
:
9 F
:
0 F
59 F
:
49 F
:
40 F
79 F
:
69 F
:
60 F
39 F
:
29 F
:
20 F
#04
#03
#02
#01
Branch3

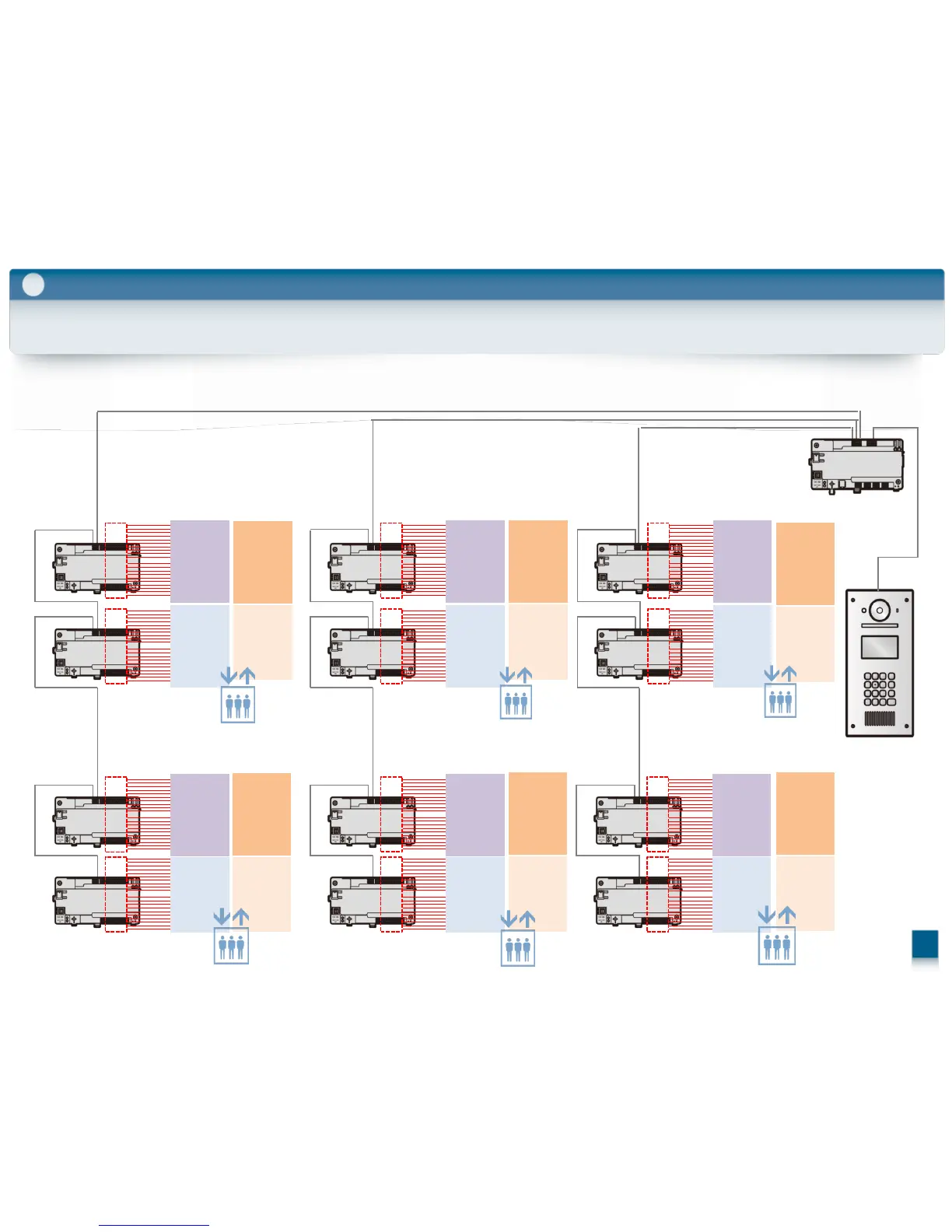

Lift Controller settings (Up to 6 lifts)
Up to 6 Lifts
By connecting one branch per two lift, you can integrate up to 6 lifts.
3 branch x 2 lift controller x 2 lift systems. It can support up to 40 floor per lift.
39
Lift-4
Lift-6
Lift-5
19 F
:
9 F
:
0 F
39 F
:
29 F
:
20 F
19 F
:
9 F
:
0 F
39 F
:
29 F
:
20 F
Setting Real
Setting Real
Setting Real
19 F
:
9 F
:
0 F
39 F
:
29 F
:
20 F
Real
19 F
:
9 F
:
0 F
39 F
:
29 F
:
20 F
Setting
Real
19 F
:
9 F
:
0 F
39 F
:
29 F
:
20 F
Setting
19 F
:
9 F
:
0 F
39 F
:
29 F
:
20 F
RealSetting
Branch2
Branch1
