Panasonic VL-MV26 - Lift Controller Configuration (Binary Control)

3
Wiring
18
Control Box
Lift Controller
99 F
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
G F
Lobby Station
Lift Controller Lift Controller
99 F
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
G F
99 F
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
G F
Lift-1
Lift-3 Lift-2
Port of Lift Controller
Floor bit 7 6 5 4 3 2 1
99 F 100 1 1 0 0 1 0 0
98 F 99 1 1 0 0 0 1 1
97 F 98 1 1 0 0 0 1 0
:
7 F 8 0 0 0 1 0 0 0
6 F 7 0 0 0 0 1 1 1
5 F 6 0 0 0 0 1 1 0
4 F 5 0 0 0 0 1 0 1
3 F 4 0 0 0 0 1 0 0
2 F 3 0 0 0 0 0 1 1
1 F 2 0 0 0 0 0 1 0
G 1 0 0 0 0 0 0 1

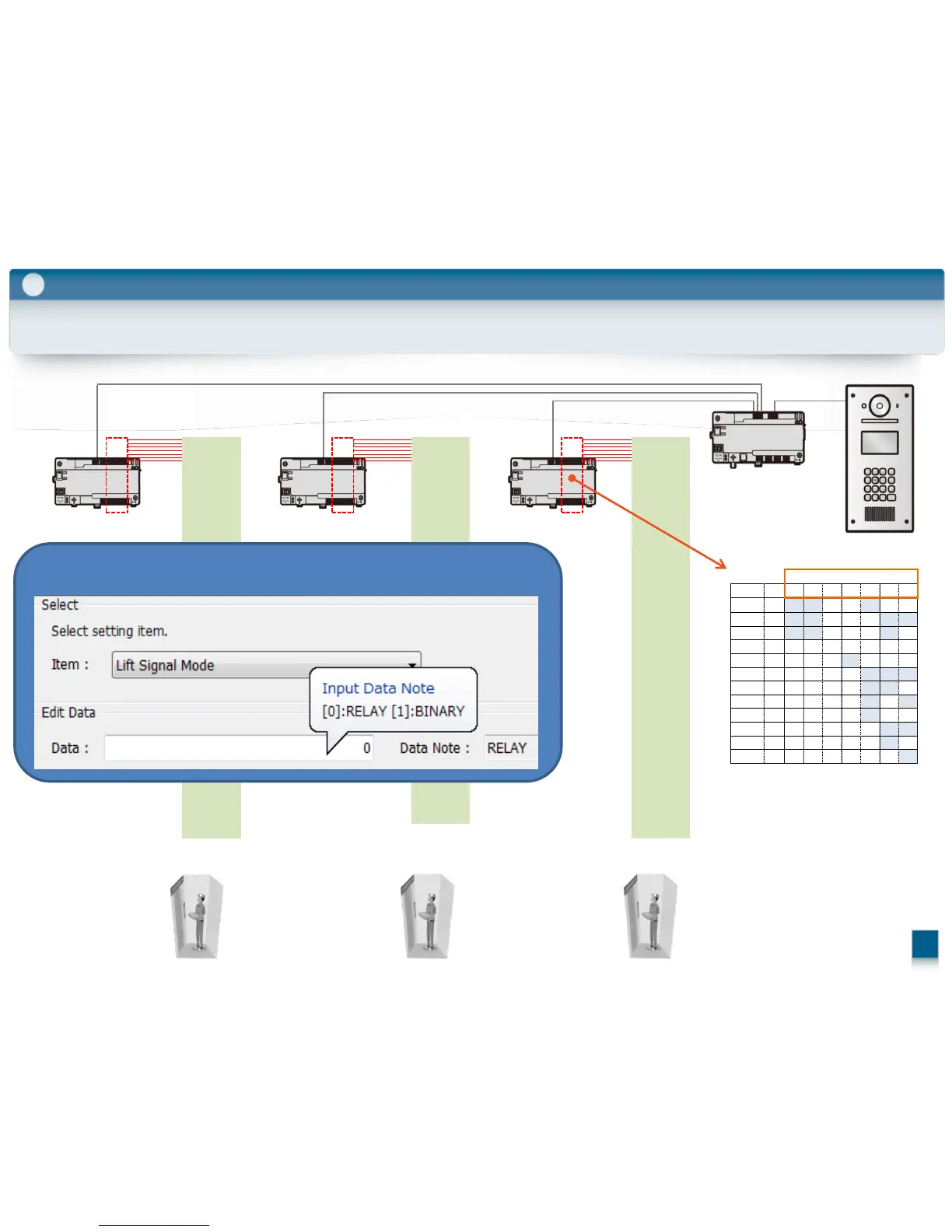

3-13. Lift Controller Configuration (Binary control)
42
Setup tool
Lift-2
Lift-3
