Source d’alimentation
L’écran doit être raccordé à une prise dotée d’une connexion à la terre de protection.
La prise sur secteur est utilisée comme dispositif de sectionnement et doit demeurer facilement
accessible.
norme ANSI/NFPA70.
L’antenne extérieure ne devrait pas se trouver à proximité des lignes électriques aériennes ou de tout
circuit électrique.
Si une antenne extérieure est branchée au récepteur, assurez-vous que le système de l’antenne
électrostatiques. L’article 810 du National Electric Code ainsi que la norme ANSI/NFPA no 70-1984
fournissent de l’information sur la mise à la terre appropriée du mât et de la structure d’appui, la mise
à la terre de la descente d’antenne jusqu’à l’unité de décharge de l’antenne, la taille des raccords de
mise à la terre, l’emplacement de l’unité de décharge de l’antenne, le branchement aux électrodes de
mise à la terre et les exigences relatives aux électrodes de mise à la terre.
cordon d’alimentation dans une prise de 120 volts 60 Hz. Ne jamais brancher le téléviseur à une
source d’alimentation directe ou à toute autre prise n’ayant pas la tension précisée.
Pour éviter tout choc électrique, n’utilisez pas l’écran avec une rallonge, une prise de distribution ni
aucune autre prise de courant à moins de pouvoir insérer complètement les lames et la borne de
terre de manière à éviter d’exposer les lames.
Toutes les lignes secondaires doivent être acheminées par un conduit mis à la terre et rester
séparées de la ligne à c.a.
Code de l’électricité
Remarque: Ce rappel vise à attirer l’attention de
l’installateur sur l’article 820-44 du National Electric Code qui fournit des lignes directrices pour une
mise à la terre appropriée et, plus particulièrement, précise que le câble de mise à la terre devrait
être branché au système de mise à la terre du bâtiment. Les prises de courant murales devraient être
installées à proximité de l’équipement et demeurer facilement accessibles.
INSTALLATION DU SYSTÈME ET EXIGENCES EN MATIÈRE
D’ÉLECTRICITÉ
Remarque: L’installation devrait comprendre un dispositif externe de protection contre les
secteurs de 150 à 300 V c.a., installé conformément aux exigences prévues à l’article 285 de la
norme ANSI/NFPA 70 ou dans les codes locaux applicables.

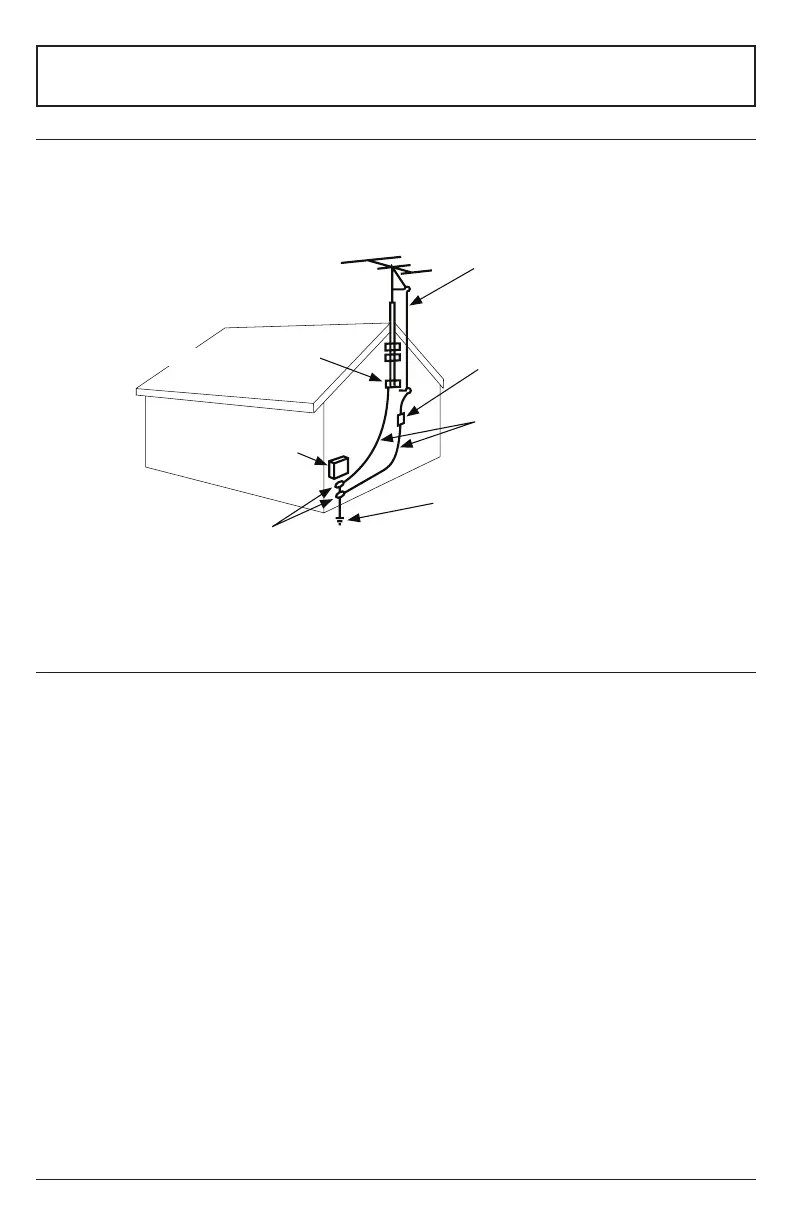

Unité de décharge de l’antenne
(article 810-20 du NEC)
NEC - National Electric Code
Collier de mise à la terre
Équipement du
service d’électricité
Collier de mise à la terre
Système d’électrode de mise à
la terre du service d’électricité
(article 250 de la Partie H)
Conducteurs de mise à la
terre (article 810-21 du NEC)
Descente d’antenne
