peerless-AV XTREME User Manual

66
2018-05-30 #:180-9116-7 (2020-08-04)
Preparar la pantalla para instalación
Instale los cables antes de instalar la pantalla. El panel de entradas puede quedar obstruido al
instalar la pantalla.
Una solución para la instalación de su pantalla se vende por separado. Comuníquese con un
representante de Peerless-AV para obtener un soporte aprobado para uso en exteriores para
su producto.
Para su seguridad, instale solamente un soporte aprobado para uso en exteriores que sea
adecuado para su producto y sostenga el peso de la pantalla. Al instalar una pantalla en
exteriores, utilice soportes ecológicos aprobados adecuados para garantizar la longevidad en
entornos hostiles.

B
F
D
Pieza
Conguración de
montaje
Tornillos de
montaje requeridos
XHB432
XHB492
XHB552
400x200mm
400x400mm
(4) tornillos M8
(17.4 mm de largo)
Pieza A B C D E F
XHB432
15.75"
(400mm)
15.75"
(400mm)
11.87"
(302mm)
3.77"
(96mm)
4.89"
(124mm)
7.87"
(200mm)
XHB492
15.75"
(400mm)
15.75"
(400mm)
14.49"
(368mm)
5.24"
(133mm)
3.92"
(100mm)
7.87"
(200mm)
XHB552
15.75"
(400mm)
15.75"
(400mm)
17.16"
(436mm)
6.74"
(171mm)
3.92"
(100mm)
7.87"
(200mm)

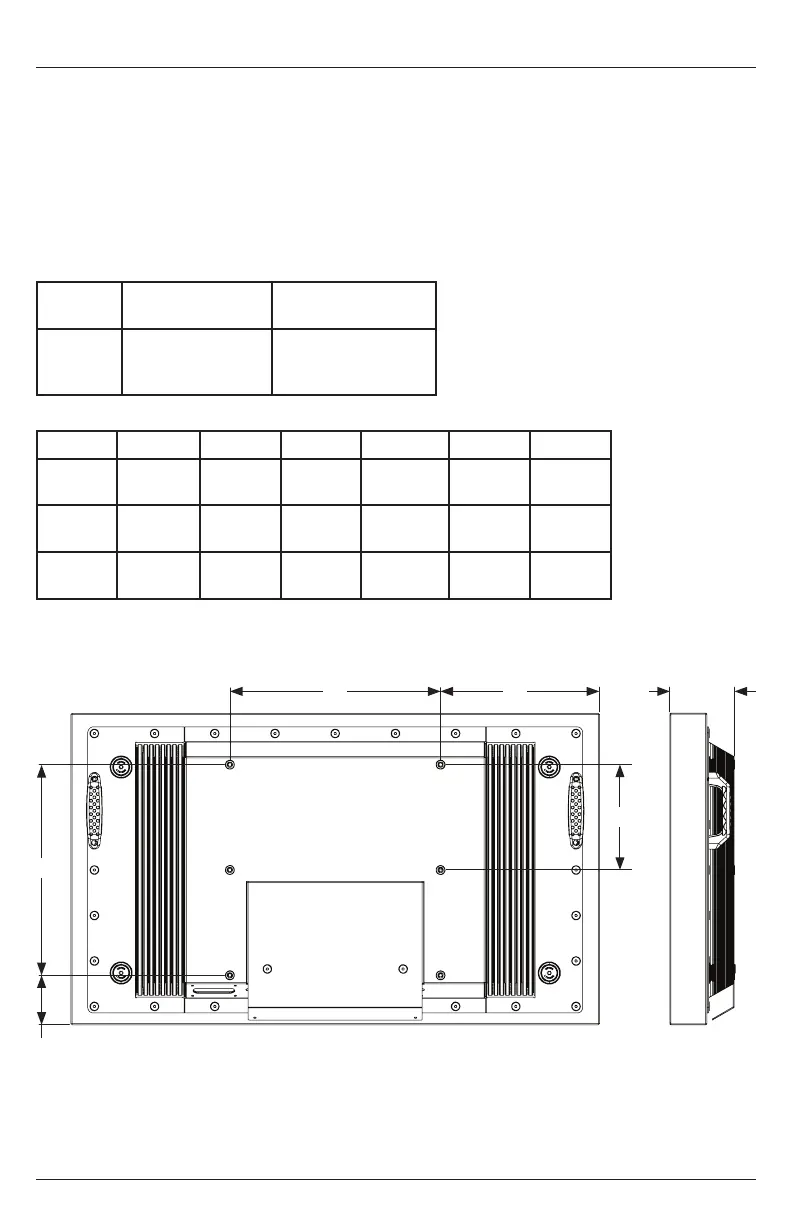

VISTA LATERAL
A C E
VISTA TRASERA
