64
2018-05-30 #:180-9116-7 (2020-08-04)

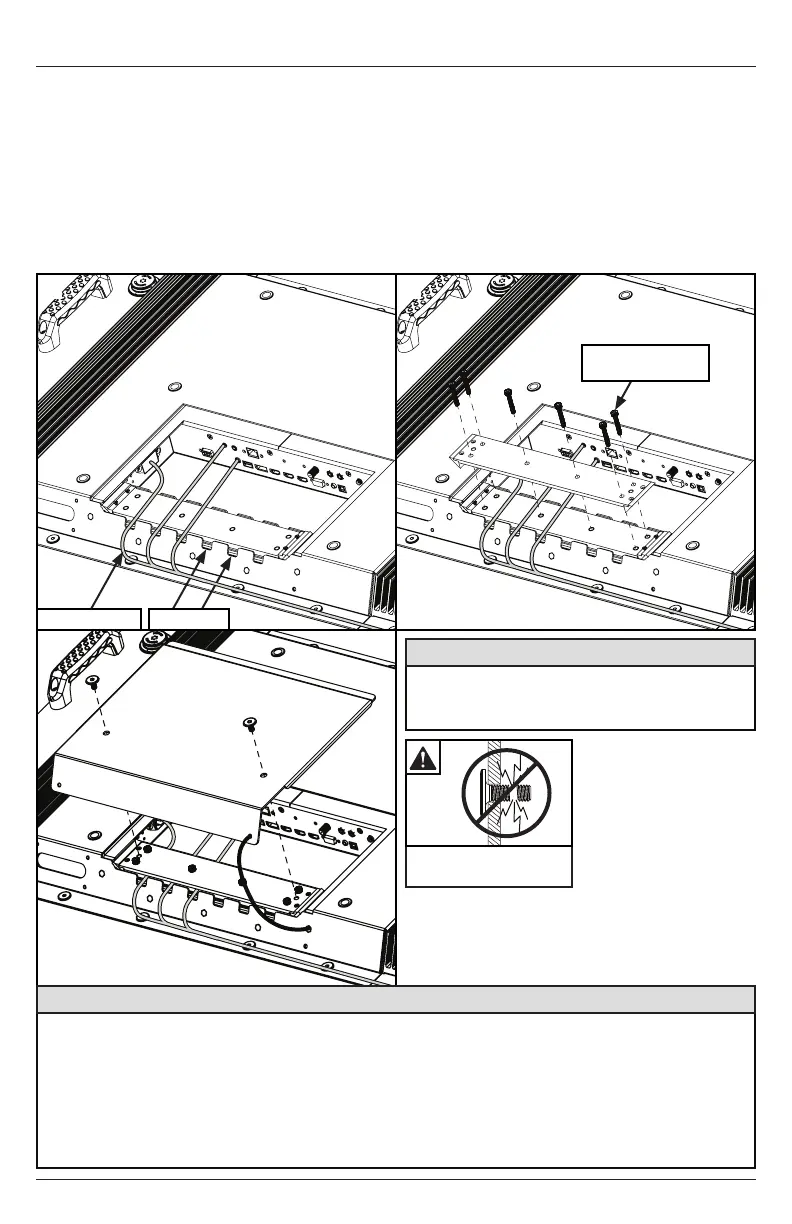

Remplazar la cubierta para cables
1. Pase el cable eléctrico y los cables de los componentes por las muescas. Para evitar la
interferencia indeseada, acomode el cable eléctrico por la muesca del extremo izquierdo (vea la
imagen 1 abajo).
2. Coloque la cubierta para cables sobre los cables y tenga cuidado de no pincharlos. Coloque,
llave allen de 4 mm (E) hasta que la junta de la cubierta esté totalmente apretada en la junta de
los cables.
3. Vuelva a colocar la placa trasera y asegúrese de que los cables estén bien acomodados en
las muescas y no se pinchen. Fije los (2) tornillos de cabeza hexagonal en la placa trasera
para asegurarla utilizando una llave allen de 4 mm (C). Asegúrese de que la placa trasera esté
totalmente apretada en la parte trasera de la pantalla.
No apriete de más los
tornillos.
43
1 2
muescacable eléctrico
tornillo de cabeza
hexagonal de M5
PRECAUCIÓN
No seguir estas instrucciones puede causar
daños o destrucción del producto y tener
como resultado la anulación de la garantía.
• Asegúrese de que el radio de curvatura de los cables no exceda los límites establecidos por el
fabricante.
• Asegúrese de que los cables se acomoden adecuadamente en los canales para cables para
evitar que se dañen al instalar la cubierta para cables.
• No desconecte el lazo de seguridad que conecta la cubierta trasera a la pantalla.
• Asegúrese de que los cables que salen del compartimento de entradas estén acomodados
hacia abajo al instalar la pantalla verticalmente. Si la instalación requiere que los cables se
acomoden hacia arriba, asegúrese de que formen un lazo de goteo.
PRECAUCIÓN
