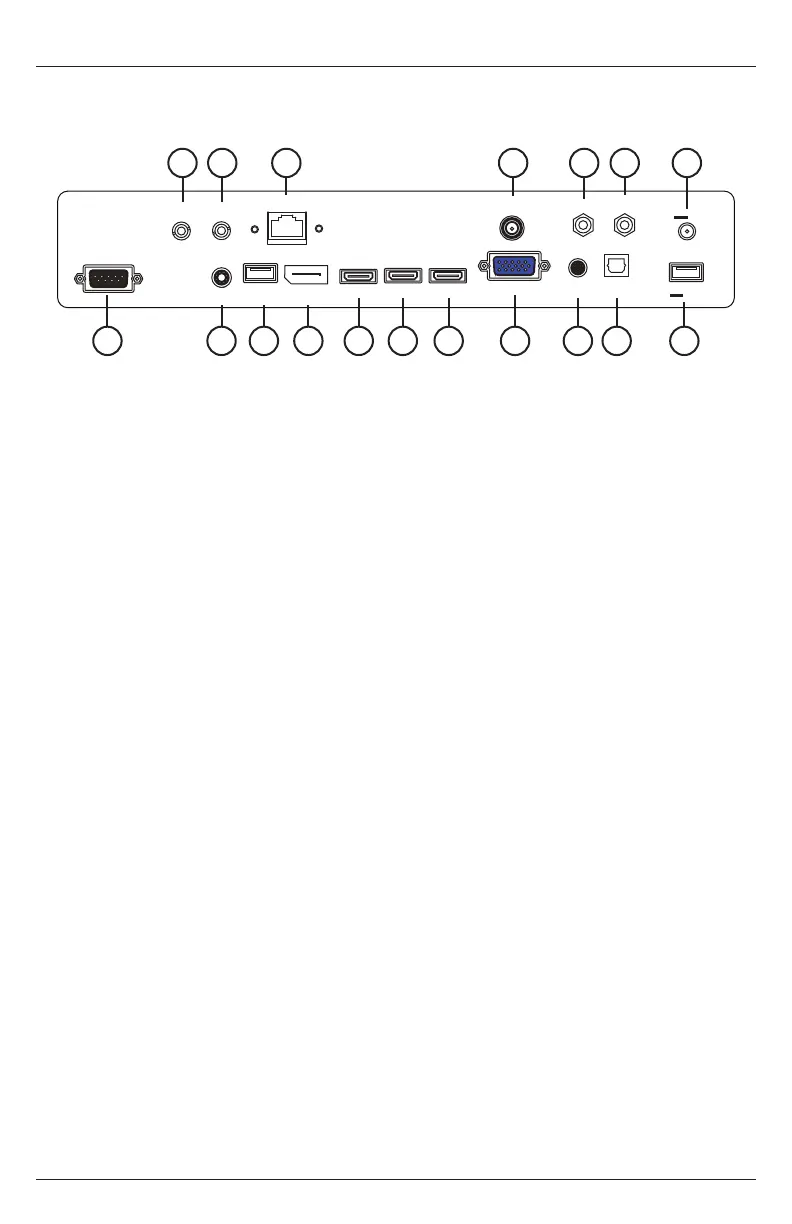

Cordons de Connexion
avant d’allumer l’écran. Le port de données USB 2.0 est réservé au service et aux médias. Pour une
alimentation 5VDC, utilisez le port d’alimentation 5VDC.
___
---
___
---
S/PDIF
Optical
Audio
In
VGA
HDMI 1
Display
Port
USB 2.0
Data
Audio
Out
RS232C
LAN
Mini AV
Component
Antenna or
Cable
ALS
Extender
IR
Extender
HDMI 2
HDMI 3
Mini AV
12V 2500mA
USB Power
5V 2400mA
43 5 6 71 2
8 12 13 14 15 16 17 1811109
1. Rallonge du capteur de lumière ambiante (ALS) de 3,5 mm - ajuste automatiquement la
luminosité de l’écran en fonction des conditions d’éclairage ambiant. La rallonge ALS remplace
le capteur de lumière ambiante intégré lorsqu’elle est connectée, ce qui permet une certaine
projeter des ombres sur l’ALS intégré. La rallonge ALS peut être placée dans un endroit plus
représentatif des conditions d’éclairage réelles. Les rallonges ALS (ACCD-ALG) sont vendues
séparément par Peerless-AV; veuillez communiquer avec le service à la clientèle au
800 865-2112.
2.
contrôle. La rallonge IR peut être utilisée pour placer le récepteur IR dans une position pratique
dans le cas où le récepteur IR à l’avant de l’écran serait masqué.
3. Port LAN - Surveillance de la santé et du bien-être de l’écran (voir l’addenda sur la surveillance).
4. Entrée d'antenne/de câble coaxial – prend en charge les signaux ATSC, NTSC et QAM256. Peut
s'utiliser avec une antenne hertzienne ou dans un réseau coaxial distribué. Cette connexion
prend en charge les signaux analogiques et numériques.
5. Mini AV 3,5 mm - connecte un périphérique source analogique à l’écran et permet la sortie de
signaux vidéo SD et audio stéréo analogiques à l’écran. Cette connexion prend également en
charge la partie audio d’un périphérique composant connecté. Nécessite un dongle accessoire
composite RCA femelle de 3,5 mm. Les ensembles d’accessoires analogues (ACCD-ALG) sont
vendus séparément par Peerless-AV; veuillez communiquer avec le service à la clientèle au
800-865-2112.
6. Mini composant 3,5 mm - connecte un périphérique source analogique à l’écran et permet
la sortie de signaux vidéo HD et audio stéréo analogiques à l’écran. Nécessite un dongle
accessoire de 3,5 mm vers RCA femelle pour les signaux vidéo. Si l’audio est nécessaire
lors de l’utilisation de la connexion du composant, le signal audio stéréo devra être connecté
aux connecteurs RCA femelles rouge et blanc sur le dongle des accessoires composite. Les
ensembles d’accessoires analogues (ACCD-ALG) sont vendus séparément par Peerless-AV;
veuillez communiquer avec le service à la clientèle au 800-865-2112.
7. Port d’alimentation CC de 2,5 mm – produit 12 VCC @ 2,5 A pour l’alimentation des rallonges et
des périphériques source stockés localement. Les ensembles d’accessoires 12 VCC (ACCD-
12K) sont vendus séparément par Peerless-AV; veuillez communiquer avec le service à la
clientèle au 800-865-2112. Les sorties CC accessoires sont activées uniquement lorsque l’écran
est allumé.
8. Port RS232C DB9 - permet de contrôler l’écran au moyen des commandes RS232 à partir d’un
PC connecté ou d’un système de contrôle. Broche de sortie : Broche 2 (RX), broche 3 (TX),
broche 5 (MISE À LA TERRE)
9. Port de sortie audio analogique 3,5 mm - fournit un son stéréo analogique pour les barres de
