Préparer le Achage au Montage
Installez les cordons avant de procéder au montage de l’écran. Le panneau d’entrée peut être
obstrué après le montage de l’écran.
Une solution de montage est vendue séparément. Communiquez avec votre représentant Peerless-
AV pour obtenir une solution de montage extérieur adaptée à votre application particulière.
Pour votre sécurité, installer uniquement un support de montage extérieur assigné pour l’utilisation
prévue et qui supporte le poids de l’appareil. Pour un montage extérieur, utiliser des supports
de montage respectueux de l’environnement appropriés pour garantir la longévité dans les
environnements hostiles.
B
F
D
Pièce
Gabarit des trous
de montage
Vis de montage
requises
XHB432
XHB492
XHB552
400x200mm
400x400mm
(4) vis M8
(17,4 mm de long)
Pièce A B C D E F
XHB432
15.75"
(400mm)
15.75"
(400mm)
11.87"
(302mm)
3.77"
(96mm)
4.89"
(124mm)
7.87"
(200mm)
XHB492
15.75"
(400mm)
15.75"
(400mm)
14.49"
(368mm)
5.24"
(133mm)
3.92"
(100mm)
7.87"
(200mm)
XHB552
15.75"
(400mm)
15.75"
(400mm)
17.16"
(436mm)
6.74"
(171mm)
3.92"
(100mm)
7.87"
(200mm)
A C E

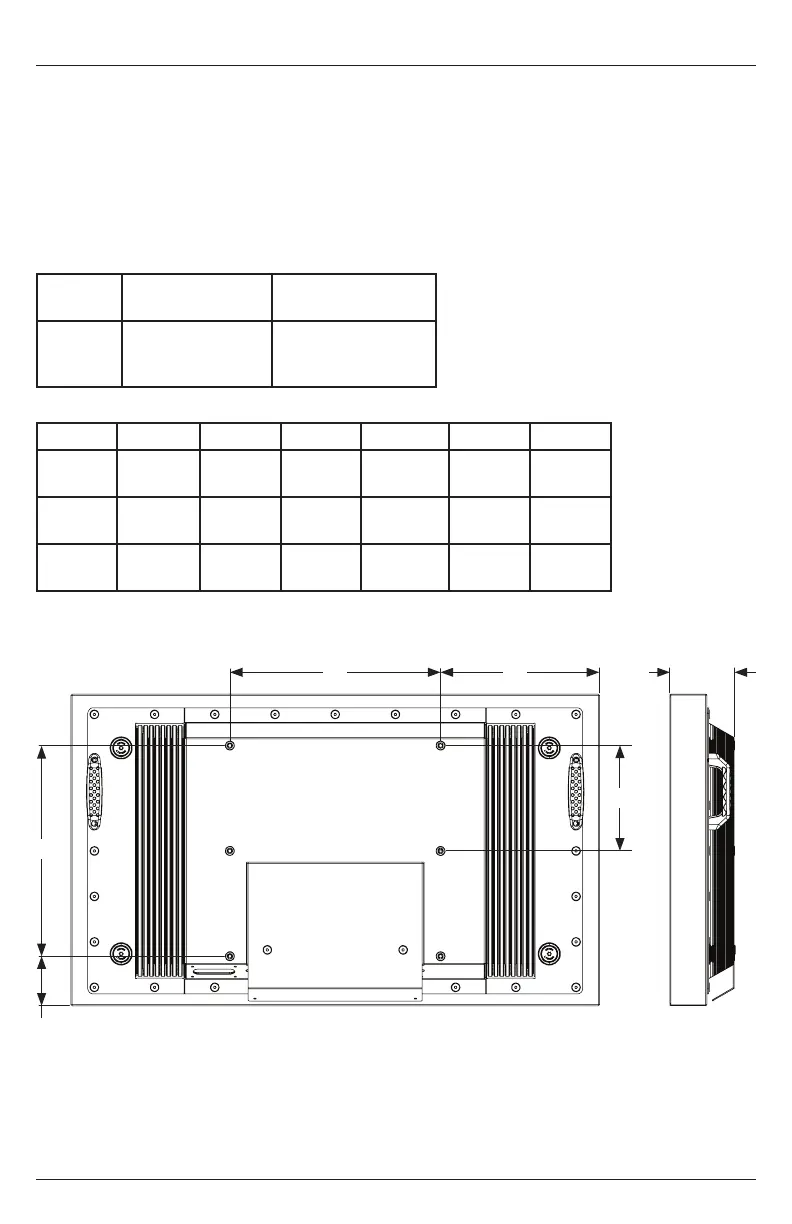

VUE ARRIÈRE VUE LATÉRALE
