Remplacement du Couvercle du Cordon
1. Faites passer les cordons d’alimentation et les câbles de signaux dans les encoches. Pour éviter
toute interférence indésirable, faites passer le cordon d’alimentation par l’encoche la plus à

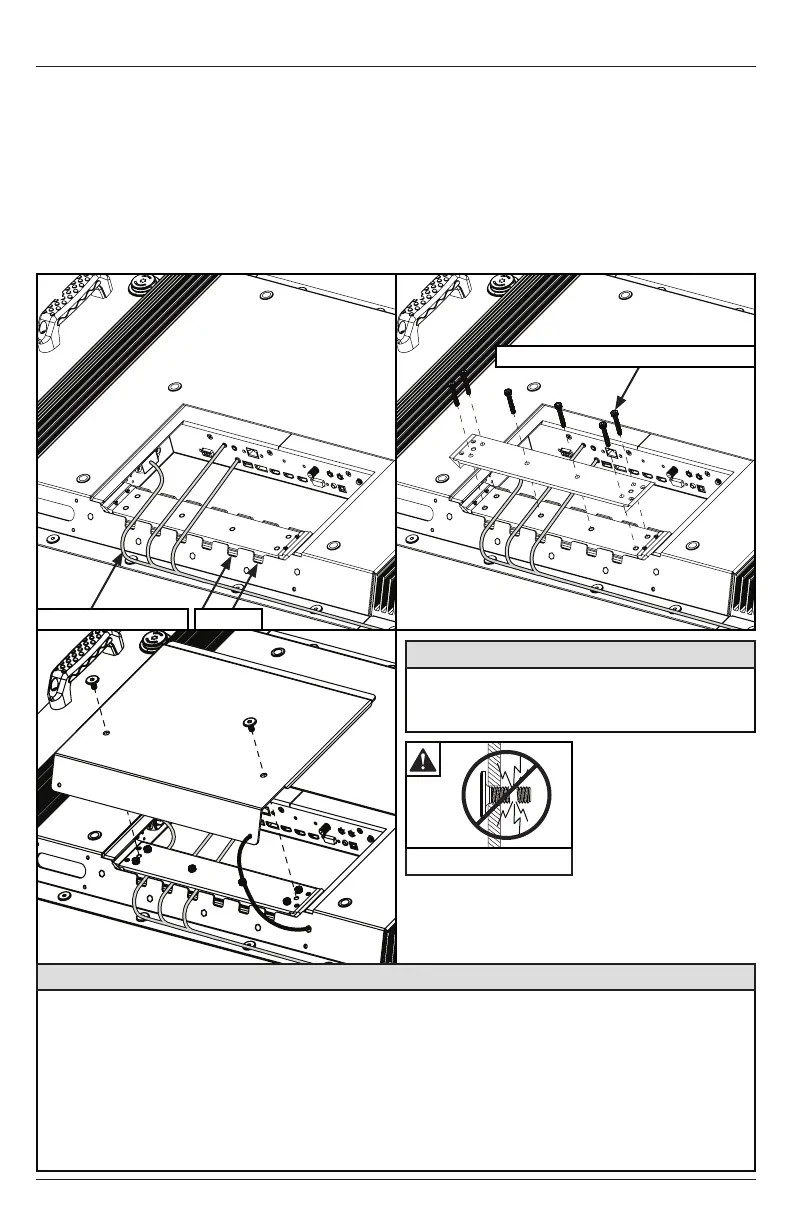

gauche (voir l’image 1 ci-dessous).
2. Placez le cache-câble sur les cordons en faisant attention de ne pas les pincer. Installez sans
serrer (6) vis d’assemblage à tête hexagonale M5, puis serrez les vis sur le cache-câble à
l’aide d’une clé hexagonale de 4mm (E) jusqu’à ce que le joint du couvercle soit complètement
comprimé sur le joint de cordon.
3. Replacez le couvercle arrière en vous assurant que les cordons passent à travers les encoches
de l’écran et qu’ils ne sont pas pincés. Fixez les (2) vis à tête hexagonale sur le couvercle
arrière à l’aide d’une clé hexagonale de 4mm (E). Veillez à ce que le couvercle arrière soit
complètement enfoncé sur l’arrière de l’écran.
Ne pas trop serrer les vis.
43
cordon d’alimentation
1 2
encoche
vis d’assemblage à tête hexagonale M5
AVERTISSEMENT
Le non-respect de ces instructions peut
entraîner la détérioration ou la destruction du
produit et l’annulation de la garantie.
•
fabricant.
•
d’éventuels dommages aux câbles lors de l’installation du couvercle.
•
• Assurez-vous que les câbles sortant du compartiment d’entrée sont acheminés vers le bas
lorsque vous installez l’écran en orientation portrait. Si l’installation exige que le câblage
soit acheminé vers le haut, s’assurer que les câbles sont acheminés à l’aide d’une boucle
d’égouttement.
ATTENTION
