19 of 42
ISSUED: 03-08-07 SHEET #: 095-9264-1
NOTA: Si la placa de pared (D) se va a instalar en la superficie de una pared con montantes de madera, las ranuras
de la placa de pared (D) se tienen que alinear con los montantes.

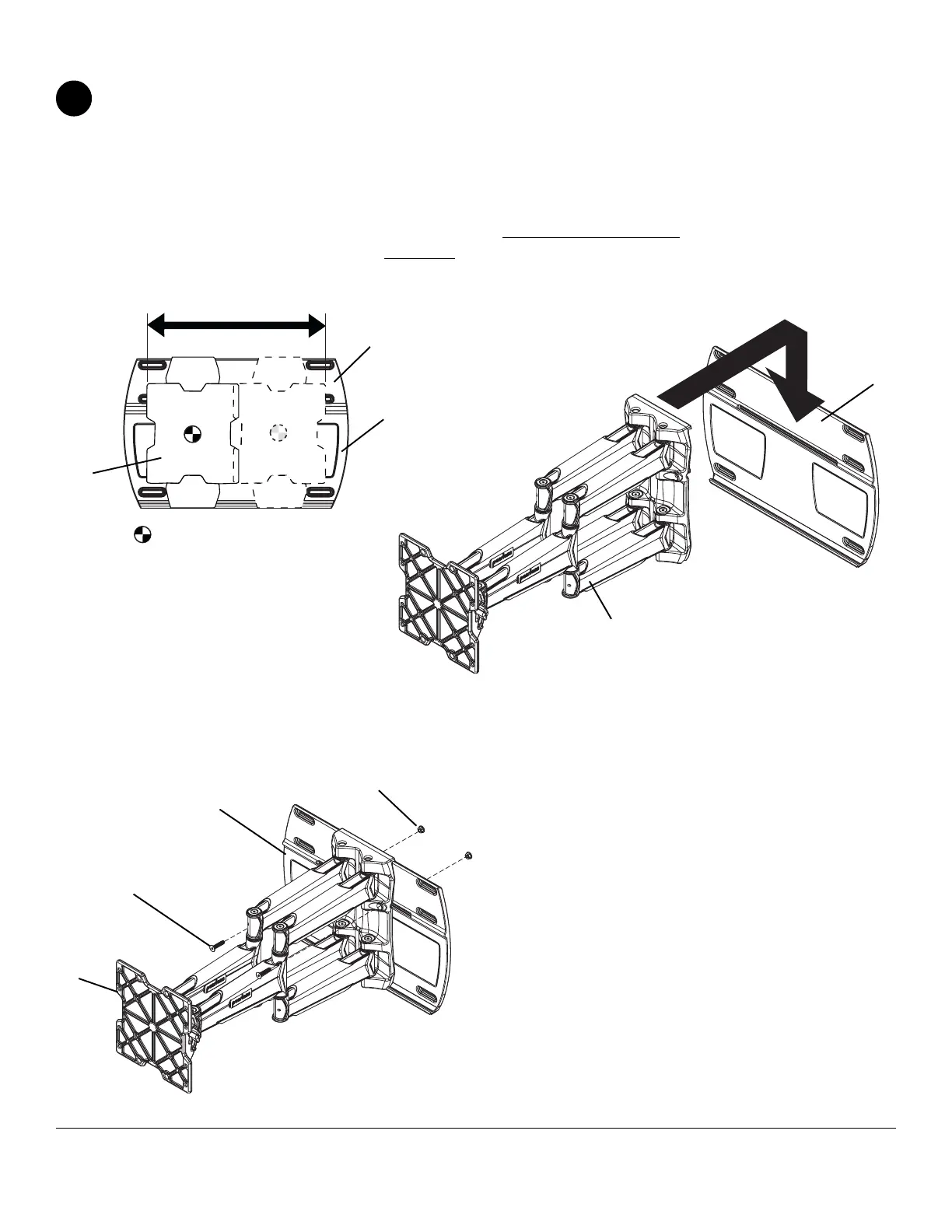

Señale el punto donde quiere que quede el centro de la pantalla (como se maestro en paso 2), como se muestra en
la figura 1.1, y enganche el brazo a la placa de pared (D), como se muestra en la figura 1.2.
Con una llave allen de 3/16" (L), fije el brazo (A) a la placa de pared (D) utilizando dos tornillos de cabeza hueca
plana de 5/16-18 x 1.75" (I) y dos tuercas de 5/16"-18 (J), como se muestra en la figura 1.3. NOTA: AMBOS
tornillos de cabeza hueca plana de 5/16-18 x 1.75" (I)
tienen que estar fijados con firmeza a la placa de
pared con las tuercas de 5/16"-18 (J).
No ajuste el brazo si la pantalla ya se ha fijado al mismo.
Ajuste del brazo en la placa de pared
1
fig. 1.1
fig. 1.3
fig. 1.2
A
D
J
I
A
D
CP = centro de la pantalla
Las ranuras se
alinearán con los
montantes
A
D
