Fijación de la placa adaptadora a pantallas con configuraciones de montaje VESA
®
4
Configuraciones de montaje
VESA
®
200 x 100
VESA
®
200 x 200
VESA
®
100 x 100
VESA
®
200 x 100 VESA
®
200 x 200
VESA
®
100 x 100
NOTA: En el caso de las pantallas
que tienen la configuración de
agujeros en una cavidad, los
espaciadores van entre la placa
adaptadora y la pantalla.
PLACA
ADAPTADORA
PANTALLA
DETALLE 4
DETALLE 5

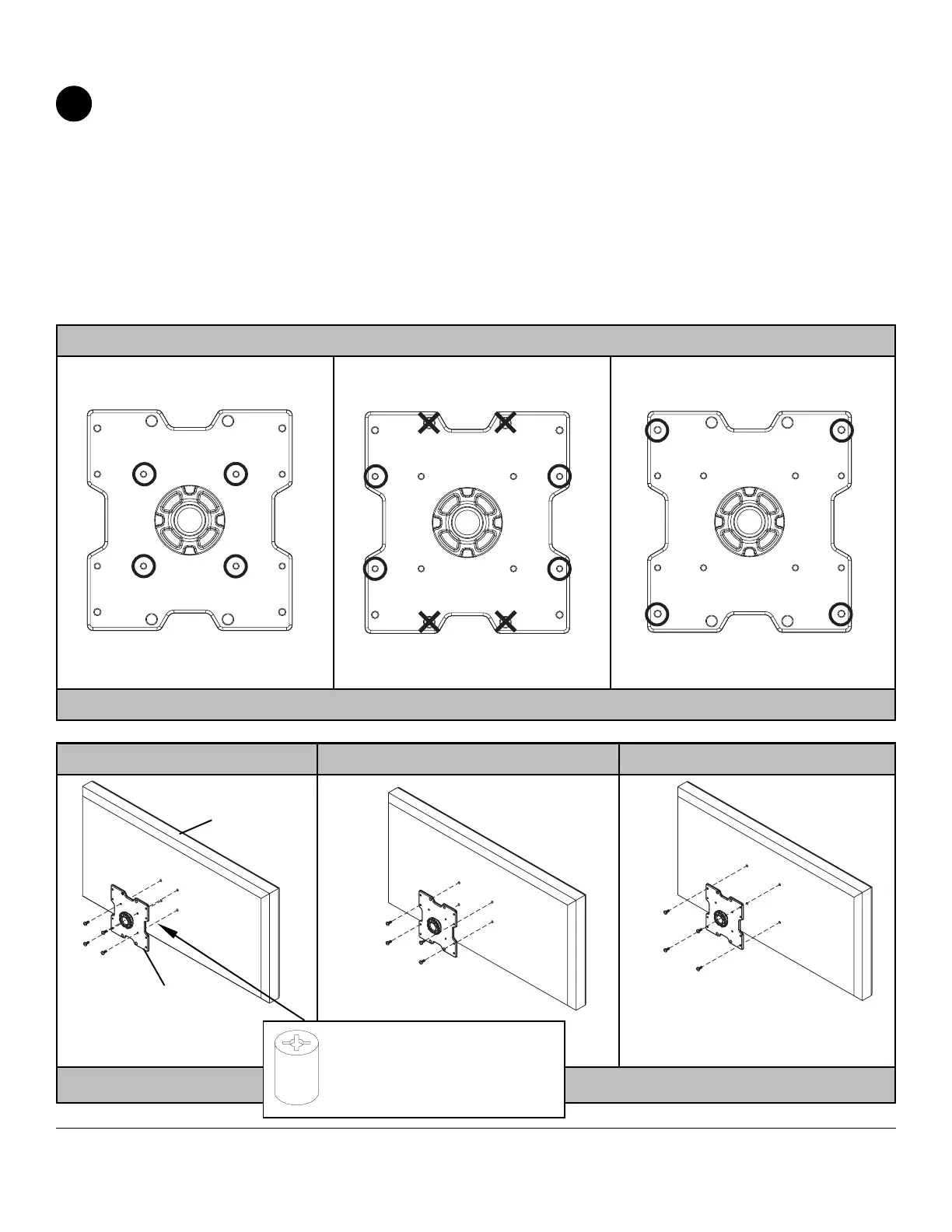

Seleccione la configuración de montaje, como se muestra en el detalle 4, que corresponda a la configuración de montaje
VESA. Comience con uno de los tornillos más cortos, enrósquelo, con la mano, a través de la placa adaptadora a la parte
posterior de la pantalla, como se muestra en el detalle 5.
El tornillo tiene dar, por lo menos, tres vueltas completas dentro del agujero de montaje y debe quedar ajustado en su
lugar. No apriete los tornillos en exceso. Si el tornillo no puede dar tres vueltas completas al entrar en la parte posterior de
la pantalla, seleccione un tornillo más largo de las fijaciones del empaque plástico. Haga lo mismo con los demás de
agujeros de montaje. Apriete los tornillos firmemente.
NOTA: Es posible que no necesite usar los espaciadores, dependiendo del tipo de pantalla.
Si tiene alguna pregunta, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112. Acceda a nuestra página
Web en www.peerlessmounts.com/unl para saber cuáles fijaciones debe utilizar con la pantalla de su televisor.
