Manejo de los cables
NOTA: Asegúrese de que los cordones no queden muy cortos para que el brazo se pueda mover completamente.
Pase el cordón de la electricidad por la parte superior o la parte inferior del brazo (A) y el cable o los cables de la
señal por el otro lado del brazo para evitar que haya interferencia con la señal. Asegure los cordones en su lugar
colocando las cubiertas de los cables, a presión, sobre el soporte. Es posible que necesite mover la pantalla para
tener acceso.

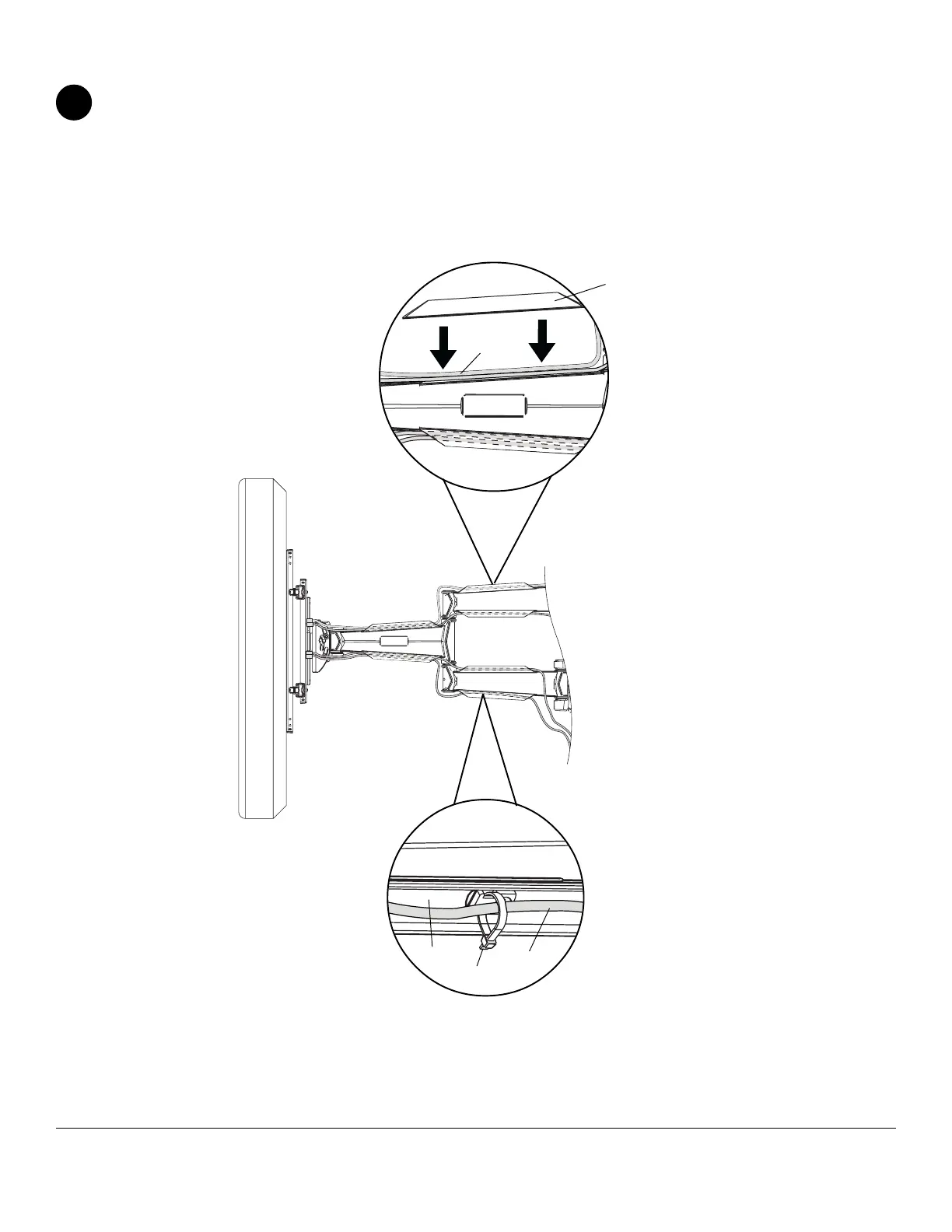

Opcional: Si necesita acomodar más cables, utilice los sujetacables (O), como se muestra en el detalle 7.
fig. 7.1
7
O
A
DETALLE 7
CUBIERTA PARA EL MANEJO DE CABLES
CABLE
DETALLE 6
RANURA
CABLE
© 2007, Peerless Industries, Inc. Todos los derechos reservados.
Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.
