36 of 42
ISSUED: 03-08-07 SHEET #: 095-9264-1

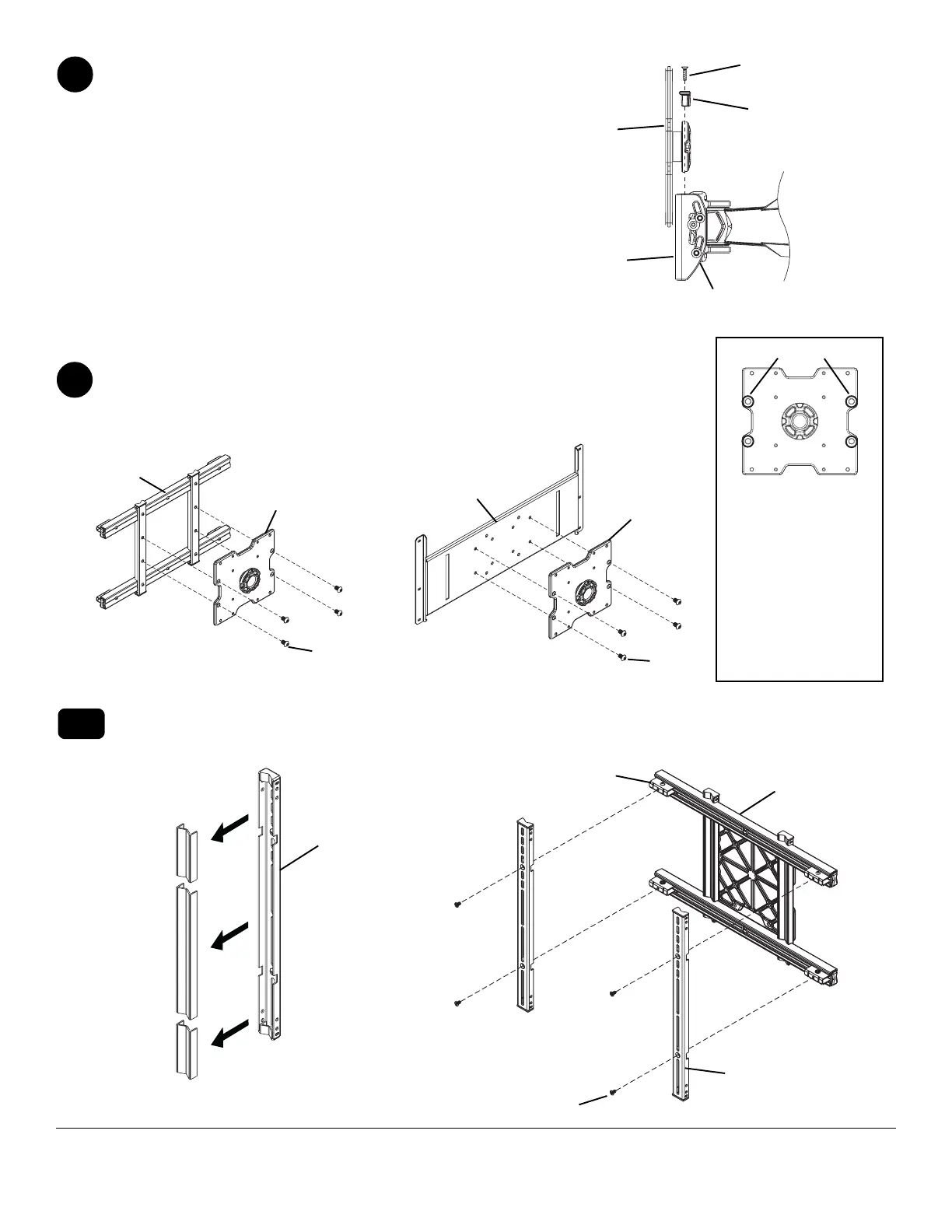

REMARQUE : Si l’écran a une configuration de trous VESA, passez à la page 40. En
utilisant la configuration de trous illustrée dans le Détail 2, attachez la plaque adaptatrice
au support adaptateur universel (B) ou à la plaque adaptatrice dédiée à l’aide de quatre
vis M10 x 15 mm (G) comme illustré. Serrez les vis à l’aide de la clé hexagonale
de 6 mm (K).
Retirez les deux vis M5 x 20 mm du frein de pivotement.
Relevez la plaque adaptatrice du support d’inclinaison
comme illustré.
REMARQUE : Il peut être nécessaire de desserrer la vis
M5 x 25 mm de quelques tours pour permettre au
support adaptateur d’être retiré à l’aide d’une clé
hexagonale de 4 mm (N).
3
Retirez les couvercles des supports de l’écran (C) comme illustré à la Figure 4.1. Attachez deux supports
d’écran (C) aux coulisseaux du support adaptateur universel (B) à l’aide de quatre vis cruciformes à tête plate
M5 x 10 mm (H) comme illustré à la Figure 4.1.20.
4-1
C
COUVERCLE
DU SUPPORT
C
B
COULISSEAUX
H
fig. 4.1.2
4
Installation du support adaptateur universel sur l’écran
PLAQUE
ADAPTATRICE
FREIN DE
PIVOTEMENT
SUPPORT
D’INCLINAISON
VIS M5 X 20 MM
A
VIS M5 X 25 MM
CONFIGURATION
DES TROUS POUR
UTILISATION AVEC
LE SUPPORT
ADAPTATEUR
UNIVERSEL OU
LA PLAQUE
ADAPTATRICE
DÉDIÉE
DÉTAIL 2
GRANDS TROUS
PLAQUE
ADAPTATRICE
PLAQUE
ADAPTATRICE
DÉDIÉE
G
PLAQUE
ADAPTATRICE
B
G
fig. 4.1
