22 of 42
ISSUED: 03-08-07 SHEET #: 095-9264-1

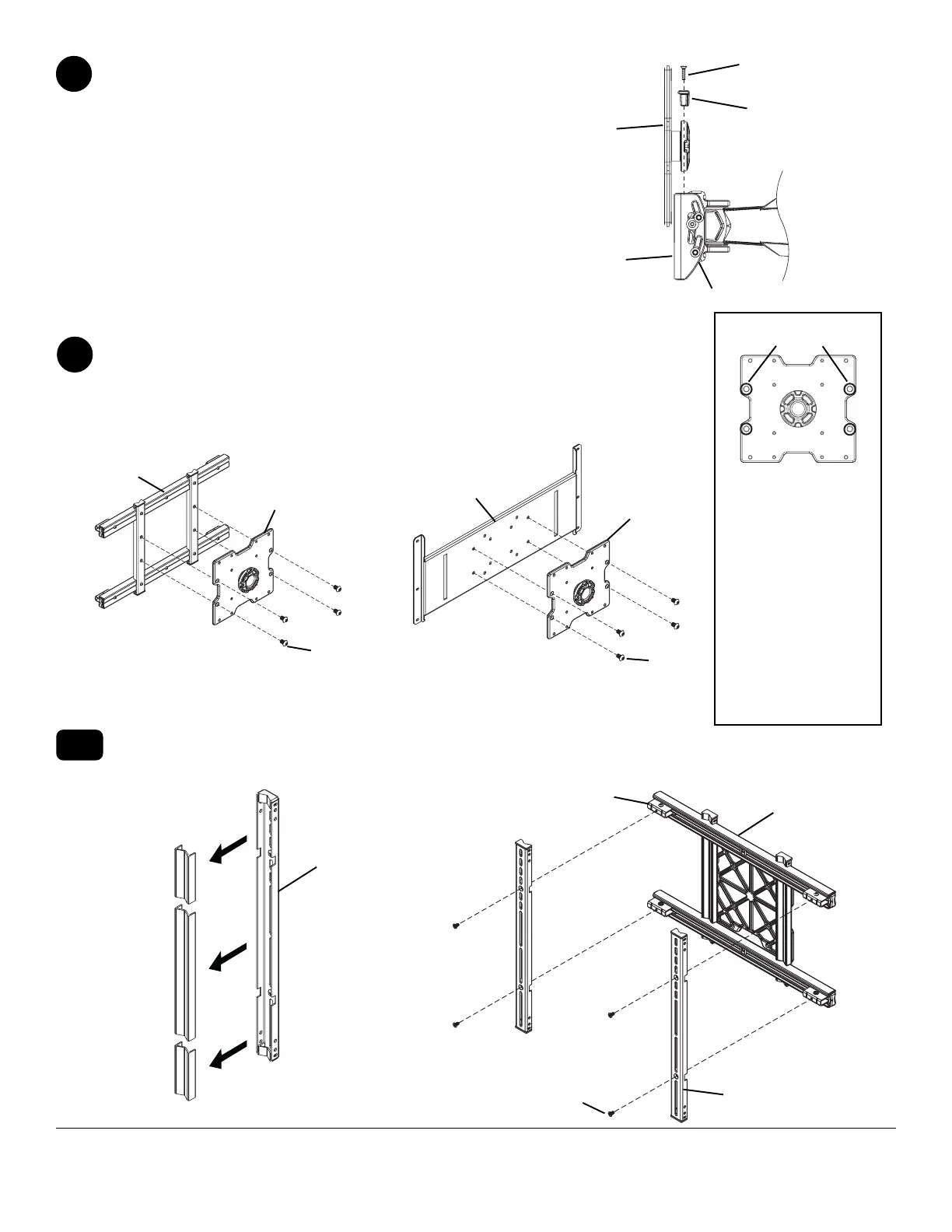

Quite los dos tornillos M5 x 20 mm del freno que impide
la rotación. Levante la placa adaptadora y quítela del
soporte inclinable, como se muestra.
NOTA: Es posible que tenga que dar algunas vueltas al
tornillo M5 x 25 mm para aflojarlo y poder quitar el soporte
adaptador utilizando una llave allen de 4 mm (N).
3
Quite las cubiertas de los soportes de la pantalla (C), como se muestra en la figura 4.1. Fije dos soportes para la
pantalla (C) a los deslizadores del soporte adaptador universal (B) utilizando cuatro tornillos phillips de cabeza
plana M5 x 10 mm (H), como se muestra en la figura 4.1.2.
4-1
C
CUBIERTA DE
LOS SOPORTES
C
B
DESLIZADORES
H
fig. 4.1.2
NOTA: Si la pantalla de su televisor tiene una de las configuraciones de agujeros de
montaje de VESA, pase a la página 26.
Siguiendo la configuración de agujeros de montaje que se muestra en el detalle 2, fije la
placa adaptadora al soporte adaptador universal (B) o a la placa adaptadora especial
utilizando cuatro tornillos M10 x 15 mm (G), como se muestra. Apriete los tornillos
utilizando una llave allen de 6 mm (K).
Instalación del soporte adaptador universal a la pantalla
PLACA
ADAPTADORA
FRENO QUE IMPIDE LA
ROTACIÓN
SOPORTE
INCLINABLE
TORNILLO M5 X 20 MM
A
TORNILLO M5 X 25 MM
CONFIGURACIÓN
DE AGUJEROS
DE MONTAJE
PARA USO CON
EL SOPORTE
ADAPTADOR
UNIVERSAL O
CON LA PLACA
ADAPTADORA
ESPECIAL
DETALLE 2
AGUJEROS
GRANDES
G
B
G
fig. 4.1
PLACA
ADAPTADORA
PLACA
ADAPTADORA
ESPECIAL
4
PLACA
ADAPTADORA
