PEERLESS SmartMount SA750P - Réglage du Bras

33 of 42
ISSUED: 03-08-07 SHEET #: 095-9264-1
REMARQUE : Si la plaque murale (D) est montée sur un mur à montant en bois, les fentes de la plaque murale (D)
doivent s’aligner sur les montants.
Déterminez l’emplacement du centre de l’écran (consultez l’étape 2) comme illustré à la Figure 1.1 puis accrochez
le bras sur la plaque murale (D) comme illustré à la Figure 1.2.
Utilisez une clé hexagonale de 3/16 po (L), fixez le bras (A) sur la plaque murale (D) avec deux vis à tête creuses à
tête plate de 5/16-18 x 1,75 po (I) et deux écrous de 5/16 po-18 (J) comme illustré à la Figure 1.3. REMARQUE : les
DEUX vis à tête creuse à tête plate de 5/16-18 x 1,75 po (I) doivent être attachées à la plaque murale à
l’aide des écrous 5/16 po-18 (J). Ne réglez pas le bras lors de la fixation de l’écran.

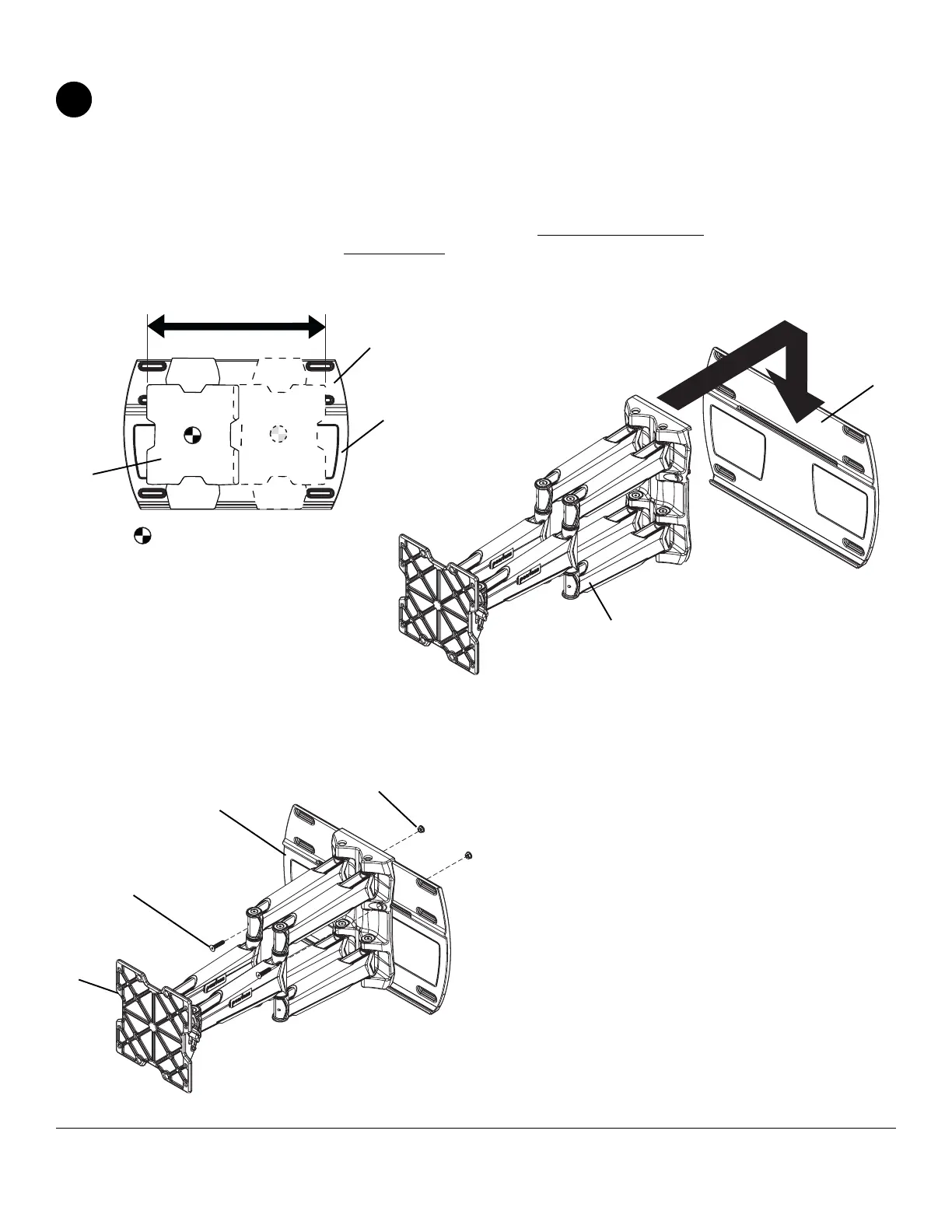

Réglage du bras sur la plaque murale
1
fig. 1.1
fig. 1.3
fig. 1.2
A
D
J
I
A
D
CS = centre de l’écran
Les fentes
s’alignent sur
les montants
A
D
