• Lors de l’installation des montants muraux Peerless sur un bloc de cendre, vérifiez que l’épaisseur de béton réelle
est d’au moins 1-3/8 po dans le trou à utiliser pour les ancrages de béton. Ne percez pas dans les joints de mortier!
Assurez-vous d’effectuer le montage dans une pièce pleine du bloc, généralement à 1 po minimum du côté du bloc.
Le bloc de cendre doit être conforme aux normes ASTM C-90. Il est suggéré d’utiliser une perceuse électrique
standard sur un réglage bas pour percer le trou au lieu d’un marteau perforateur pour éviter de briser l’arrière du trou
en pénétrant dans un vide ou une cavité.
• Le béton doit avoir une densité minimum de 2000 psi. Un béton d’une densité inférieure risquerait de ne pas retenir
l’ancrage de béton.
• Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute
sa visserie et de tous ses composants.
AVERTISSEMENT

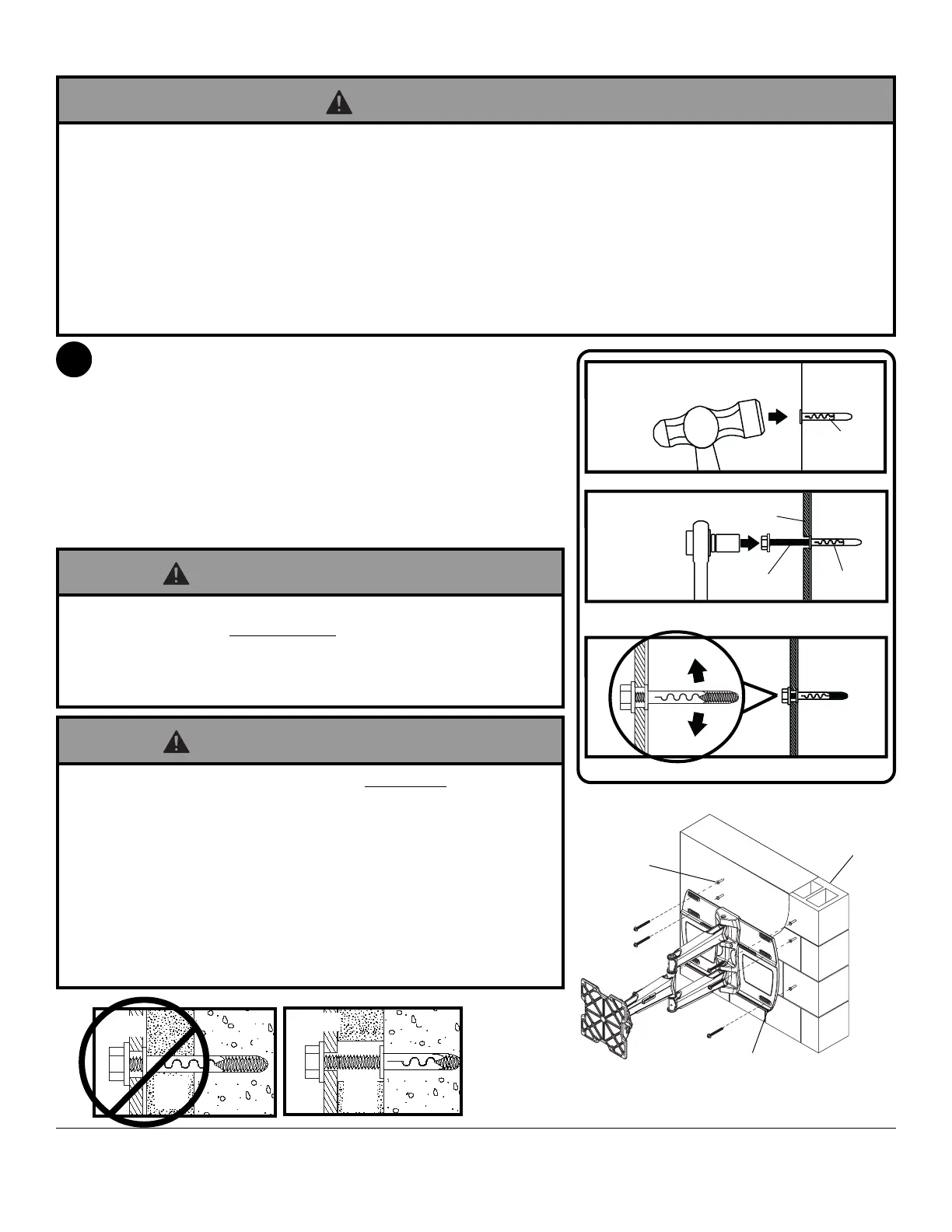

Installation sur du béton plein ou un bloc de cendre
VUE EN COUPE
INCORRECT
béton plein
1
3
2
F
Percez les trous et insérez les ancrages (F).
CORRECT
Posez la plaque murale (D) sur les ancrages (F) et
fixez avec des vis (E).
Serrez toutes les fixations.
plaque
murale
plâtre/
cloison
sèche
béton
D
F
E
surface en béton
fig. 2.3
bloc de
cendre
béton
plaque
murale
plâtre/
cloison
sèche
2
• Attachez toujours les ancrages de béton directement sur le béton
porteur.
• N’attachez jamais les ancrages de béton à du béton couvert de
plâtre, de cloison sèche ou d’un autre matériau de finition. Si le
montage sur des surfaces de béton recouvertes d’une surface de
finition est inévitable, la surface de finition doit être chambrée
comme indiquée ci-dessous. Assurez-vous que les ancrages en
béton ne se séparent pas du béton lors du serrage des vis. Si
l’épaisseur du plâtre ou de la cloison sèche dépasse 5/8 po,
’installateur devra fournir des pièces de fixation sur mesure.
(Non évalué par UL)
AVERTISSEMENT
AVERTISSEMENT
• Serrez les vis jusqu’à ce que la plaque murale soit
fermement attachée, sans trop serrer. Un serrage excessif
peut endommager les vis et en réduire considérablement le
pouvoir de maintien.
• Ne serrez jamais à plus de 80 po-lb (9 N.m).
Déterminez le centre souhaité de l’écran sur le mur et marquez-le au
crayon. Mesurez 7 po (177 mm) au-dessus du centre désiré de l’écran
et tracez une ligne horizontale pour situer l’emplacement du gabarit de
la plaque murale. Alignez le haut du gabarit (haut de la plaque murale)
avec la ligne horizontale. Mettez le gabarit (plaque murale) à niveau sur
le mur et tracez le centre des six trous de montage. Percez six trous
de 5/16 po (8 mm) de dia. et de 3 po (76,2 mm) de profondeur. Insérez
les ancrages (F) dans les trous au ras du mur comme illustré (à
droite). Mettez la plaque murale (D) sur les ancrages et attachez-la
avec six vis de 5/16 X 3 po (E) comme illustré à la Figure 2.3. Mettez la
plaque de niveau puis serrez toutes les fixations.
E
F
D
