ISSUED: 03-08-07 SHEET #: 095-9264-1

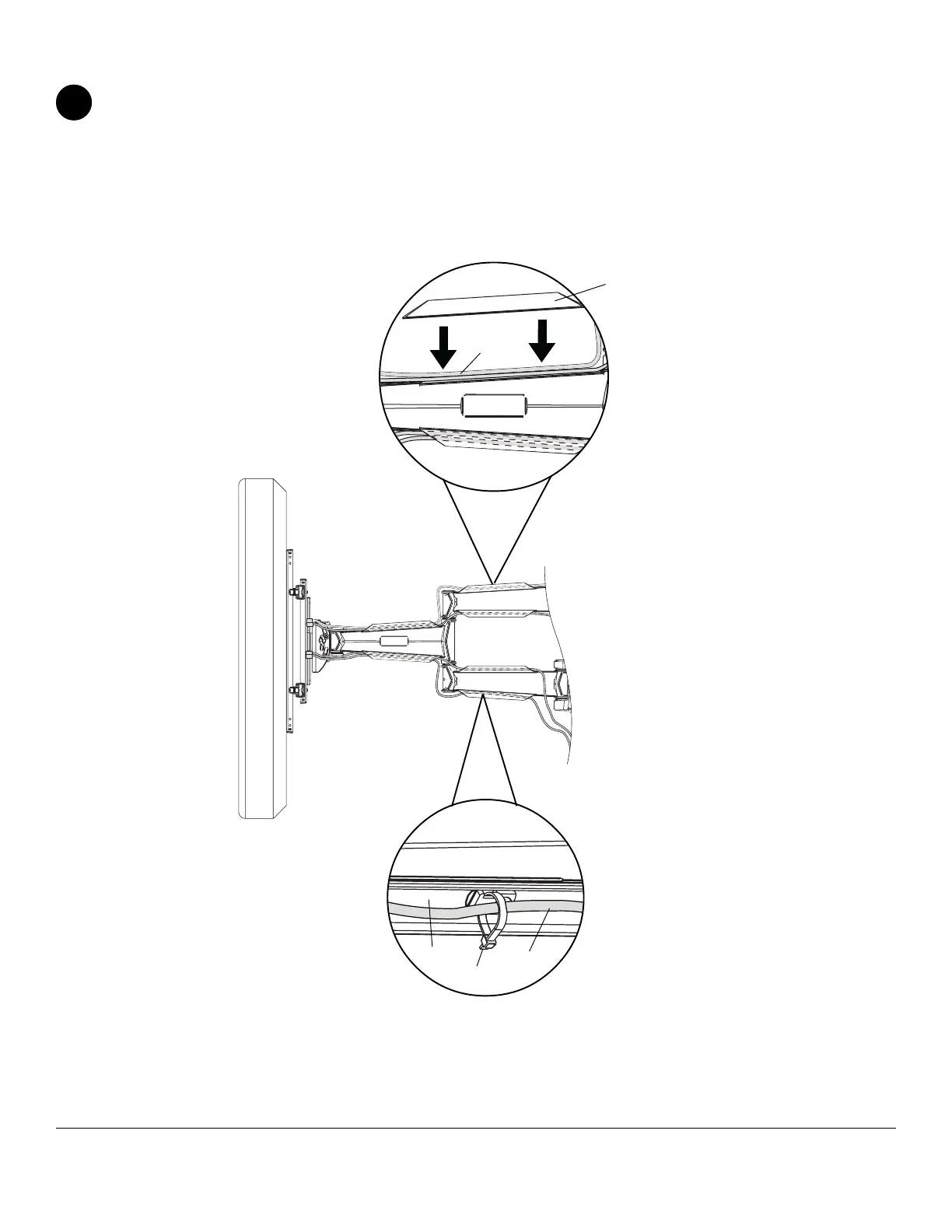

Gestion des câbles
REMARQUE : Assurez-vous que les câbles ont suffisamment de jeu pour permettre le mouvement complet du bras.
Acheminer le cordon d’alimentation par le haut ou le bas du bras (A) et le ou les câbles de signal par l’autre côté du
bras pour éviter les interférences avec le signal. Verrouillez les câbles en place en enclenchant les couvercles de
câble sur le montant. Il peut être nécessaire de déplacer l’écran pour faciliter l’accès.
Optionnel : Si une gestion des câbles supplémentaire est requise, utilisez les attaches de câble (O) comme illustré
dans le Détail 7.
fig. 7.1
7
O
A
DÉTAIL 7
COUVERCLE DE
GESTION DES CÂBLES
CÂBLE
DÉTAIL 6
FENTE
CÂBLE
