Fixation de la plaque adaptatrice à l’écran à l’aide de la configuration de montage VESA®
4
CONFIGURATIONS DE MONTAGE
VESA
®
200 x 100
VESA
®
200 x 200
VESA
®
100 x 100
VESA
®
200 x 100 VESA
®
200 x 200
VESA
®
100 x 100

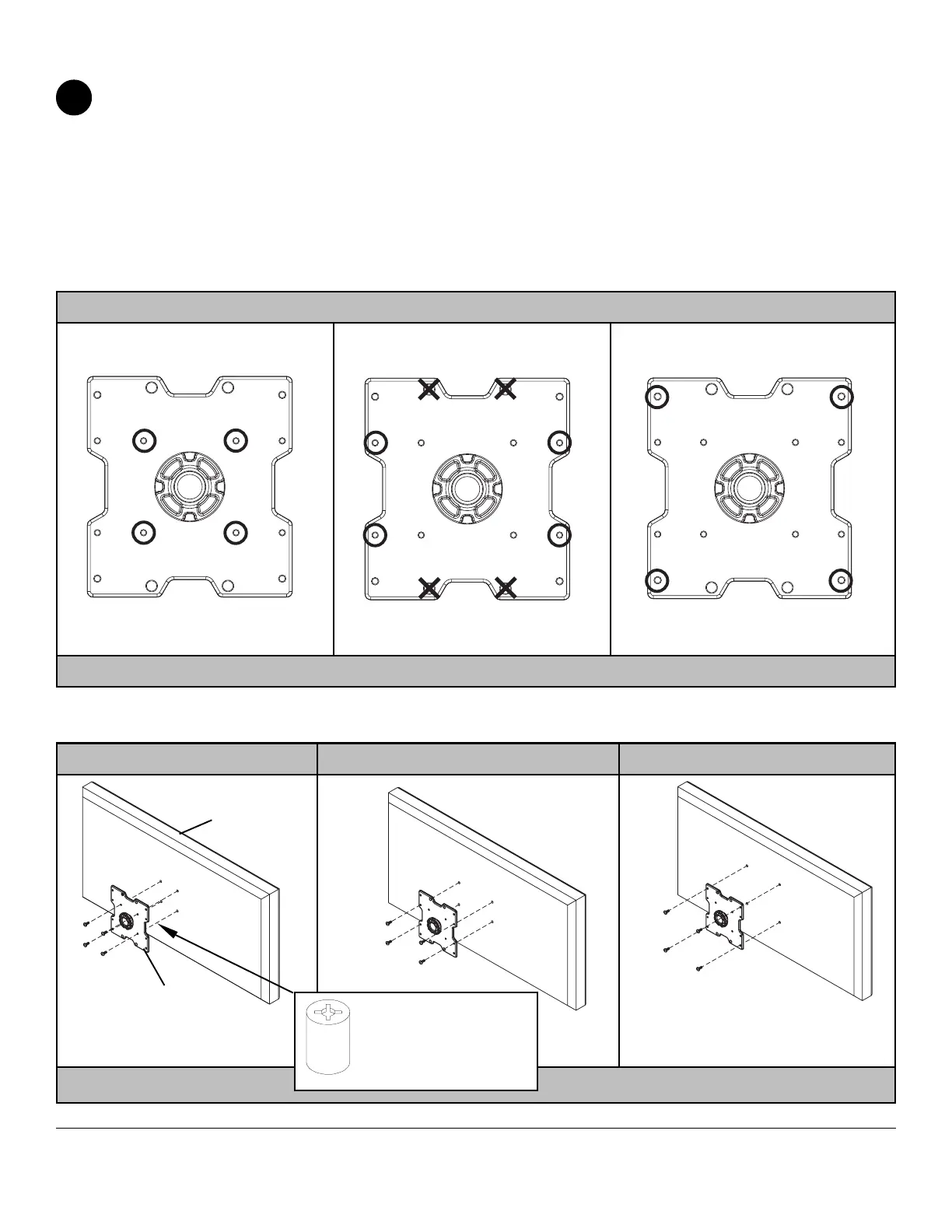

Choisissez la configuration des trous comme illustré dans le Détail 4 pour les configurations de montage VESA. En
commençant par la vis la plus courte, vissez à la main par la plaque adaptatrice dans l’écran comme illustré au
Détail 5. La vis doit faire au moins trois tours complets dans le trou de montage et être bien serrée en place. Ne
serrez pas trop. S’il est impossible d’effectuer trois tours de vis complets, choisissez une vis plus longue dans le
paquet de fixations. Répétez pour les trous de montage restants. Serrez bien les vis.
REMARQUE : Il n’est pas toujours nécessaire d’utiliser des entretoises, selon le type d’écran.
Pour toutes questions, appelez le service à la clientèle de Peerless au 1-800-865-2112. Visitez notre site Web à
www.peerlessmounts.com/unl pour déterminer les fixations correctes à utiliser pour votre écran particulier.
REMARQUE : Pour les
écrans avec configuration
des trous en poche, les
entretoises s’insèrent
entre la plaque adaptatrice
et l’écran.
PLAQUE
ADAPTATRICE
ÉCRAN
DÉTAIL 4
DÉTAIL 5
