23 of 42
ISSUED: 03-08-07 SHEET #: 095-9264-1
4-2

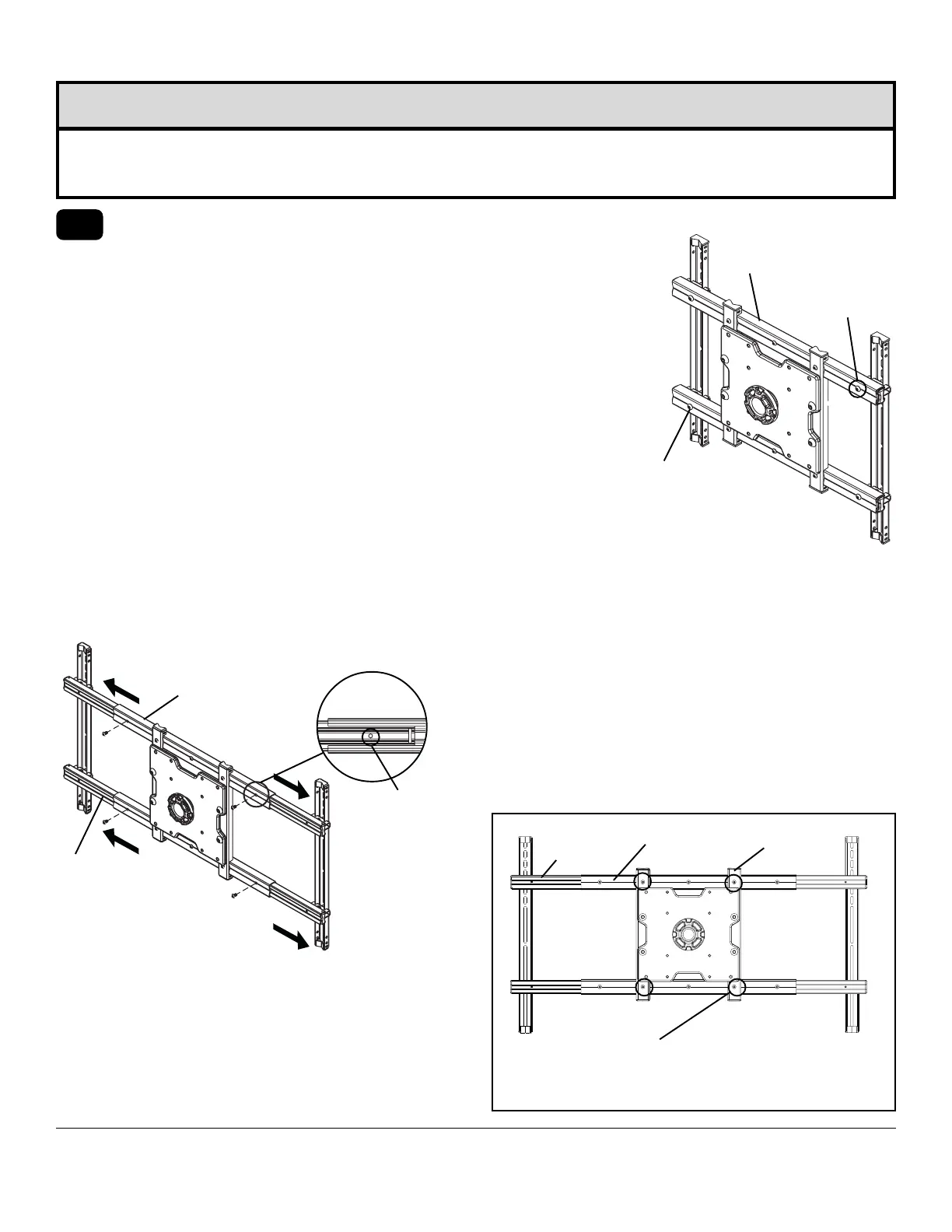

Ajuste del Soporte Adaptador Universal
• No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. Apriete los tornillos M5 x 9
mm del soporte vertical y los tornillos de cabeza hueca semiesférica M5 x 9 mm a un máximo de 35 pulg-lb (3.95
N•m) de par torsor.
PRECAUCIÓN
DETALLE 3
AFLOJE LOS TORNILLOS DEL
SOPORTE VERTICAL PARA
AJUSTAR LOS SOPORTES DE
EXTENSIÓN LUEGO APRIÉTELOS
SOPORTE
VERTICAL
SOPORTE
HORIZONTAL
SOPORTE DE
EXTENSIÓN
VISTA DEL
REVERSO
SOPORTE DE
EXTENSIÓN
SOPORTE
HORIZONTAL
POSICIÓN
EXTENDIDA
POSICIÓN FIJA
(AGUJERO ROSCADO)
TORNILLO DE CABEZA
HUECA SEMIESFÉRICA
M5 X 9 MM
SOPORTE
HORIZONTAL
POSICIÓN
RECOGIDA
POSICIÓN FIJA
RECOGIDA
El soporte adaptador universal tiene dos posiciones fijas en las que
se detiene y traba los soportes de extensión, ya sea en la posición
recogida (que se muestra a la derecha) o en la posición extendida
(que se muestra abajo) utilizando los tornillos M5 x 9 mm.
Si la distancia entre los agujeros de montaje de la parte trasera de la
pantalla es de 17.5" (445 mm) de ancho o menos, mantenga el soporte
adaptador universal en la posición recogida. Pase al paso 4-3.
Si la distancia entre los agujeros de montaje de la parte trasera de la
pantalla es de más de 17.5" (445 mm) de ancho, quite los cuatro tornillos
de cabeza hueca semiesférica M5 x 9 mm del soporte adaptador universal
utilizando una llave allen de 3 mm (M), como se muestra abajo. NOTA: Es
posible que tenga que darles una vuelta completa a los cuatro tornillos
M5 x 9 mm del soporte vertical, como se muestra en el detalle 3, para
aflojarlos y ajustar los soportes de extensión. Extienda ambos soportes
de extensión hasta la posición fija (el agujero roscado se muestra en la
vista del reverso abajo). Fije el soporte de extensión al soporte horizontal
apretando totalmente los tornillos de cabeza hueca semiesférica M5 x 9
mm en las posiciones fijas de los soportes de extensión utilizando una
llave allen de 3 mm (M), como se muestra en la vista del reverso. Vuelva a
apretar los tornillos M5 x 9 mm del soporte vertical, como se muestra en
el detalle 3.
