38 of 42
ISSUED: 03-08-07 SHEET #: 095-9264-1
REMARQUE : Consultez la page 37 pour les réglages des supports d’extension du support adaptateur universel (B).
Afin d’éviter de rayer l’écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le
poids de l’écran. Placez l’écran à plat, tourné vers le bas. Consultez les instructions du fabricant de l’écran pour
retirer les boutons, la base, le couvercle ou la/les vis à l’arrière de l’écran pour le montage des supports de
l’écran (C). Ajustez les supports de l’écran (C) pour les aligner avec les trous de montage de l’écran comme illustré
à la Figure 4.4. Choisissez les vis de taille petite, moyenne, grande ou très grande dans le paquet de fixations puis
attachez les supports d’écran (C) à l’écran en respectant la Figure 4.5 ou 4.6 à la page 39. Resserrez les vis des
coulisseaux M5 x 16 mm comme illustré à la Figure 4.3.
REMARQUE : Utilisez les trous de montage supérieurs et inférieurs pour fixer les supports de l’écran. Les trous du
milieu doivent également être utilisés lorsque les fixations et l’écran le permettent. Veillez à ce que tous les trous
soient bien alignés, puis serrez les vis à l’aide d’un tournevis cruciforme.
REMARQUE : Les dimensions « X » doivent égales.
REMARQUE : Pour les écrans à dos plat, passez à l’étape 4-5. Pour les écrans à dos convexe ou concave, passez à
l’étape 4-6.
REMARQUES:
• Utilisez toujours des rondelles universelles
lorsque vous fixez les supports de l’écran (C) à
l’écran à l’aide de vis petites, moyennes ou
grandes. Il n’est pas nécessaire d’utiliser de
rondelles universelles pour les vis très grandes
(M8).
• Utilisez le trou de la rondelle universelle
correspondant à la taille des vis que vous utilisez
comme illustré.
RONDELLE
UNIVERSELLE
TROU MOYEN POUR VIS M5
GRAND TROU POUR VIS M6
PETIT TROU POUR VIS M4

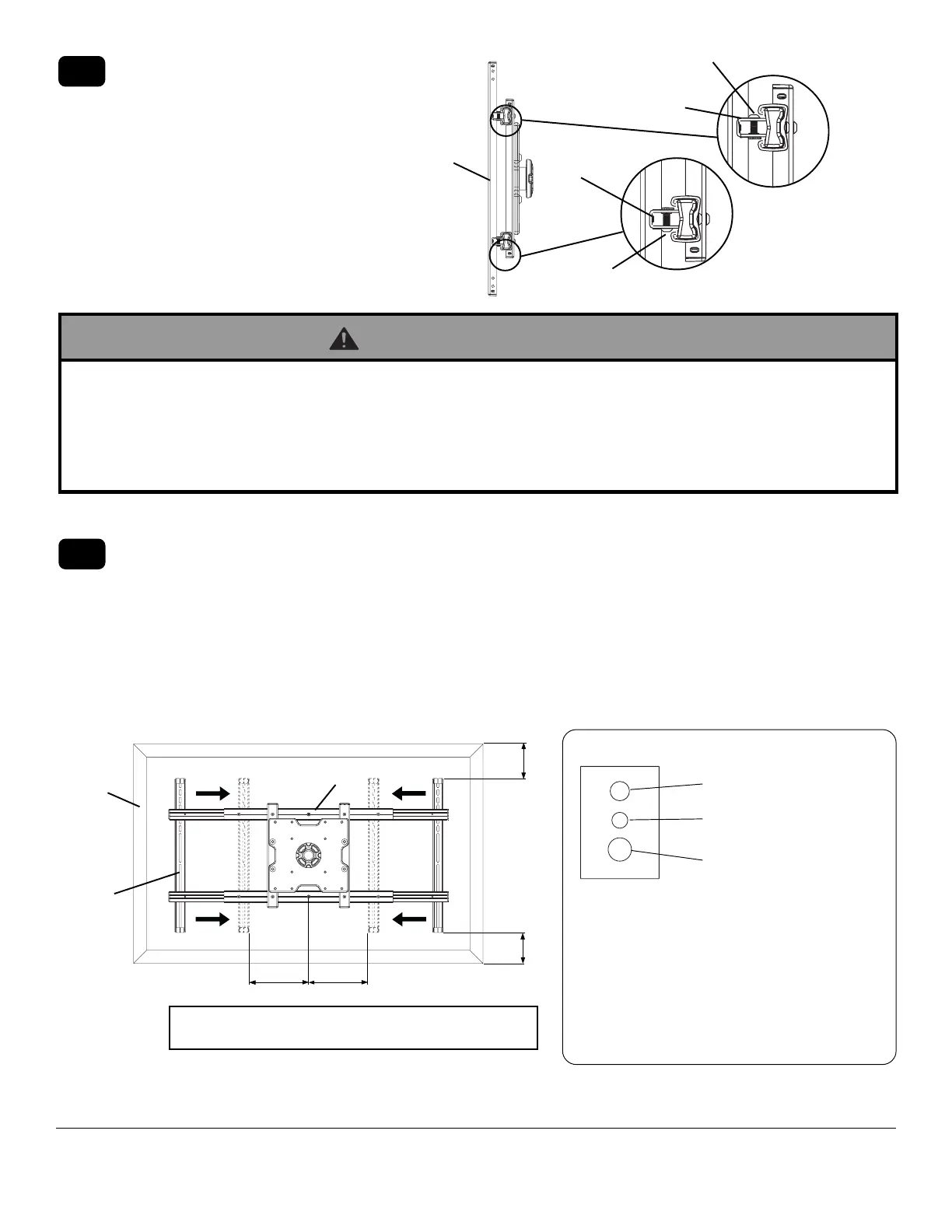

À l’aide d’une clé hexagonale de 3 mm (M),
desserrez les vis de chaque coulisseau sur le
support adaptateur universel jusqu’à ce que
les supports de l’écran (C) puissent se
déplacer facilement dans le support
d’extension.
fig. 4.3
VIS À TÊTE RONDE À TÊTE
CREUSE M5 X 16 MM
COULISSEAU
C
VIS À TÊTE RONDE À TÊTE
CREUSE M5 X 16 MM
COULISSEAU
CENTREZ LES SUPPORTS DE L’ÉCRAN (C) AU DOS DE L’ÉCRAN
ÉCRAN
X
X
C
B
Y
Y
Les dimensions « Y » doivent égales.
fig. 4.4
4-3
4-4
• Serrez les vis de manière à ce que les supports d’écran tiennent solidement sur l’écran. N’exercez pas une force
excessive. Un serrage excessif peut endommager les vis, réduire considérablement leur capacité de support et
éventuellement faire tomber les têtes de vis. Serrez à un couple maximal de 40 po-lb (4,5 N.m).
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts de l’écran ou si elles sont serrées au
maximum sans parvenir à fixer solidement le support, l’écran peut être endommagé ou le produit peut ne pas
fonctionner.
AVERTISSEMENT
